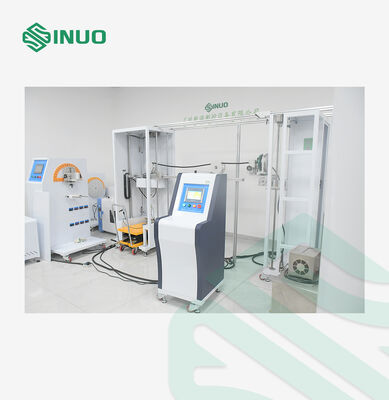

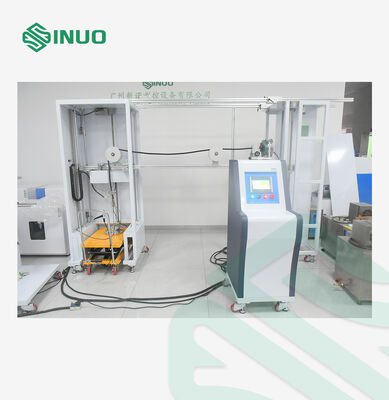

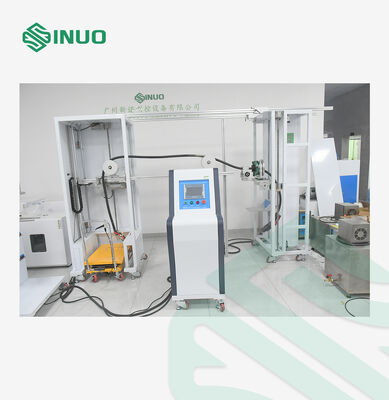

IEC 61851-23 एड.2 EVSE साइड B केबल असेंबली एंकरेज स्ट्रेन रिलीफ टेस्ट उपकरण

आईईसी 61851-23 ईवी चार्जिंग स्टेशन केबल एंकरेज टेस्ट सिस्टम ईवीएसई केबल पुल और टॉर्क टेस्ट उपकरण

आईईसी 61851-23:2023 खंड 11.6.102 और चित्र 110, चित्र 111 और तालिका 114 के अनुसार डिजाइन और निर्मित।

केबल एंकरेज पुल फोर्स और टॉर्क टेस्ट उपकरण (मॉडल एसएनक्यूसी1007बी) एक उच्च परिशुद्धता परीक्षण प्रणाली है जिसे ईवीएसई निर्माताओं और मान्यता प्राप्त प्रयोगशालाओं के लिए डिज़ाइन किया गया है जिन्हें विश्वसनीय और दोहराने योग्य अनुपालन सत्यापन की आवश्यकता होती है। आईईसी 61851-23:2023, क्लॉज 11.6.102 के अनुसार सख्ती से विकसित, सिस्टम का उपयोग यह आकलन करने के लिए किया जाता है कि क्या ईवी एसी/डीसी चार्जिंग स्टेशन केबल असेंबली और एंकरेज संरचनाएं स्वीकार्य विस्थापन सीमा से अधिक के बिना निर्दिष्ट तन्यता बलों और टोक़ का सामना कर सकती हैं।

SNQC1007B में पीएलसी-आधारित बुद्धिमान नियंत्रण, मोटर-चालित बल अनुप्रयोग और सटीक वजन लोडिंग की सुविधा है, जो स्थिर बल आउटपुट, सटीक माप और उत्कृष्ट परीक्षण दोहराव सुनिश्चित करता है। विभिन्न केबल आकारों और परीक्षण आवश्यकताओं को समायोजित करने के लिए परीक्षण मापदंडों को लचीले ढंग से कॉन्फ़िगर किया जा सकता है। सहज टच-स्क्रीन मानव-मशीन इंटरफ़ेस के साथ संयुक्त एक मजबूत यांत्रिक संरचना पहली बार उपयोगकर्ताओं के लिए भी कुशल और उपयोगकर्ता के अनुकूल संचालन को सक्षम बनाती है।

सामान्य उपयोग के दौरान चार्जिंग केबलों पर लागू वास्तविक दुनिया के खींचने और मोड़ने वाले तनावों का सटीक अनुकरण करके, यह उपकरण निर्माताओं को कड़े अंतरराष्ट्रीय सुरक्षा आवश्यकताओं के अनुपालन को सत्यापित करने में मदद करता है। यह प्रमाणन जोखिमों को कम करने और परीक्षण दक्षता में सुधार करते हुए सुरक्षित, अधिक विश्वसनीय और पूरी तरह से अनुकूल ईवी चार्जिंग बुनियादी ढांचे के विकास का समर्थन करता है।

परीक्षण सामग्री	ईवी चार्जिंग स्टेशन साइड बी केबल असेंबली एंकरेज स्ट्रेन रिलीफ टेस्ट उपकरण
उपकरण संरचना योजनाबद्ध
नियंत्रण संचालन मोड	पीएलसी स्वचालित नियंत्रण, टच स्क्रीन ऑपरेशन
टोक़ अनुप्रयोग	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करता है, वजन के सुपरपोजिशन द्वारा महसूस किया जाता है
ड्राइव मोड	बिजली
खींचो बल अनुप्रयोग	160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करता है, वजन के सुपरपोजिशन द्वारा महसूस किया जाता है
चक्र खींचें	1-999999 चक्र, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है

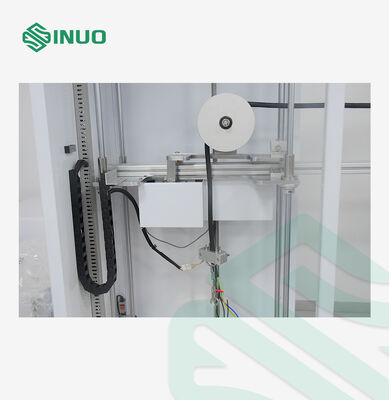

टॉर्क व्हील	R100mm(Ф200mm) ±0.5mm
तन्यता आवृत्ति	1 समय/सेकंड, वास्तविक पुल समय का पता विद्युत सिग्नल द्वारा लगाया जाता है
स्थिरता	यूनिवर्सल क्लैंप, एक सेट
टोक़ आवेदन समय	0-99H59M59S, प्रीसेट किया जा सकता है
बिजली विफलता संरक्षण	पावर-ऑफ डेटा स्टोरेज मेमोरी फ़ंक्शन के साथ
अतिरिक्त विन्यास	उपकरण में 500 से 1200 मिमी (यानी, केबल आउटलेट स्थिति) तक समायोज्य स्थिरता की ऊंचाई होती है, जो इसे विभिन्न केबल आउटलेट स्थितियों के साथ चार्जिंग स्टेशनों की परीक्षण आवश्यकताओं को पूरा करने की अनुमति देती है।
वज़न मिलान चयन तालिका
