| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1007B |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/महीना |

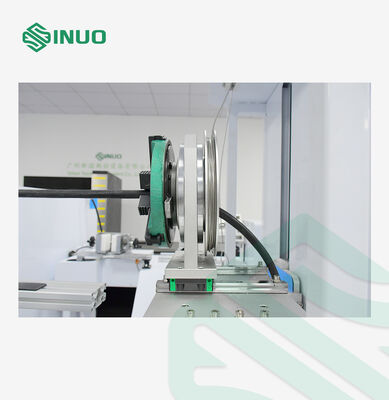

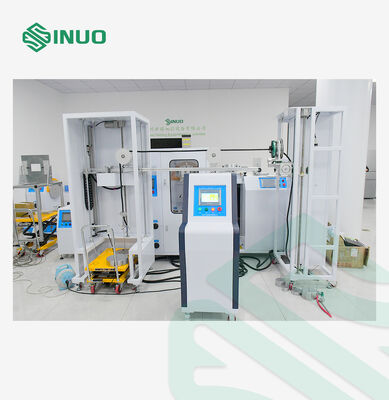

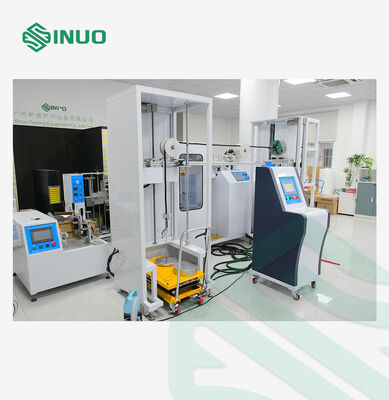

IEC 61851-23 केबल एंकरिंग टेस्ट सिस्टम EVSE केबल पुल और टॉर्क परीक्षण उपकरण
मानकों और खंडों का अनुपालन
यह IEC 61851-23:2023 खंड 11 के अनुसार डिजाइन और निर्मित किया गया है।6.102 और चित्र 110, चित्र 111 और तालिका 114
उत्पादअवलोकन
केबल एंकरिंग पुल फोर्स और टॉर्क टेस्ट उपकरण (मॉडल SNQC1007B) एक उच्च-सटीक परीक्षण समाधान है जो निर्माताओं और प्रयोगशालाओं के लिए बनाया गया है जो विश्वसनीय EVSE अनुपालन की तलाश करते हैं।आईईसी 61851-23 के अनुसार विकसित:2023 खंड 11.6.102, यह प्रणाली यह आकलन करती है कि क्या EV AC/DC चार्जिंग स्टेशन केबल और एंकरिंग संरचनाएं विस्थापन सीमाओं को पार किए बिना निर्दिष्ट तन्यता बल और टोक़ का सामना कर सकती हैं।
पीएलसी बुद्धिमान नियंत्रण, मोटर चालित बल आवेदन, और सटीक वजन लोडिंग से लैस, SNQC1007B स्थिर, दोहराए जाने योग्य, और अत्यधिक सटीक परीक्षण परिणाम प्रदान करता है।इसके अनुकूलन योग्य पैरामीटर, टिकाऊ यांत्रिक संरचना और सहज टच-स्क्रीन इंटरफ़ेस पहली बार उपयोगकर्ताओं के लिए भी ऑपरेशन को आसान बनाते हैं।
वास्तविक दुनिया में खींचने और मोड़ने की स्थितियों का यथार्थवादी अनुकरण करके यह उपकरण यह सुनिश्चित करता है कि चार्जिंग स्टेशन सख्त अंतरराष्ट्रीय सुरक्षा मानकों को पूरा करेंअधिक विश्वसनीय, और पूरी तरह से अनुरूप ईवी चार्जिंग इन्फ्रास्ट्रक्चर।
तकनीकी पैरामीटर
| परीक्षण सामग्री | ईवी चार्जिंग स्टेशन केबल खींच और टॉर्क परीक्षण |
| उपकरण संरचना की योजनाबद्ध आरेख | |
| नियंत्रण संचालन मोड | पीएलसी स्वचालित नियंत्रण, टच स्क्रीन संचालन |
| टॉर्क लागू करें | 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करें,जो भारों के ओवरपॉजिशन द्वारा प्राप्त किए जाते हैं |
| ड्राइव मोड | विद्युत |
| खींचें लागू | 160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करें, भारों के अतिव्यापीकरण द्वारा प्राप्त |
| खींचने के चक्र | 1-999999 चक्र, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है |

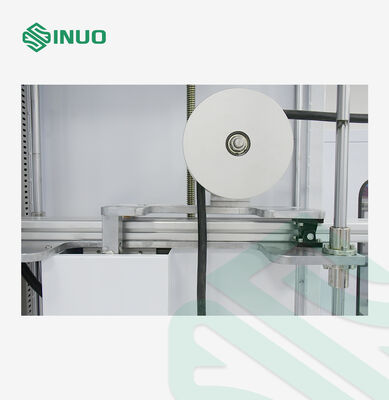

| मोर्टार पहिया | R100mm(Ф200mm) ±0.5mm |
| तन्यता आवृत्ति | 1 बार/सेकंड, विद्युत संकेत द्वारा वास्तविक खींच समय का पता लगाया जाता है |

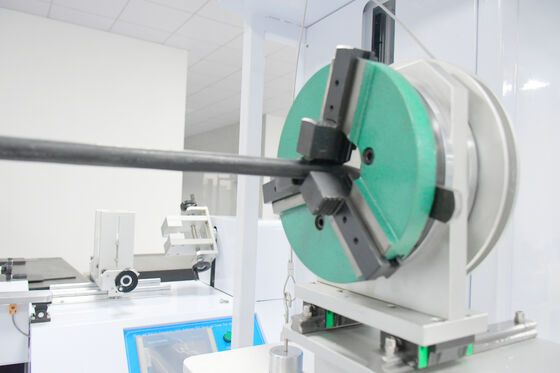

| फिक्स्चर | यूनिवर्सल क्लैंप, एक सेट |
| टोक़ लगाने का समय | 0-99H59M59S, पूर्व निर्धारित किया जा सकता है |
| बिजली की विफलता संरक्षण | बिजली बंद डेटा भंडारण स्मृति समारोह के साथ |
| अतिरिक्त विन्यास | उपकरण में 500 से 1200 मिमी (यानी केबल आउटलेट की स्थिति) के बीच समायोज्य स्थिरता ऊंचाई है,विभिन्न केबल आउटलेट स्थितियों वाले चार्जिंग स्टेशनों की परीक्षण आवश्यकताओं को पूरा करने की अनुमति देता है. |
| वजन मिलान चयन तालिका | |
विवरण
