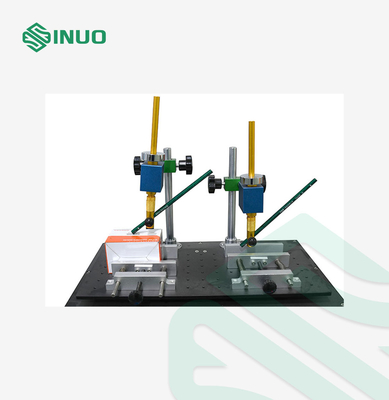

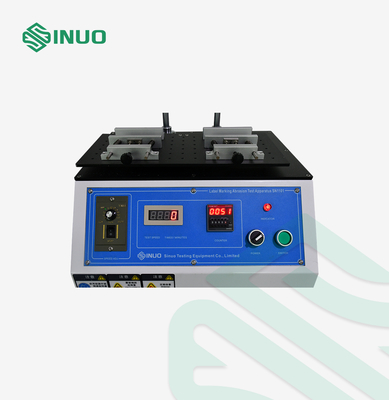

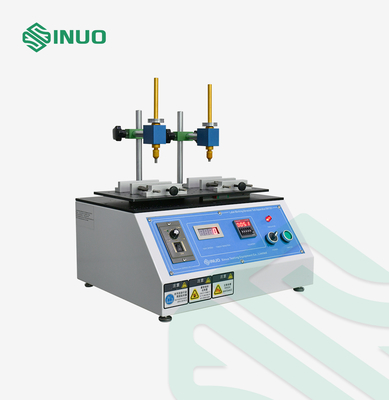

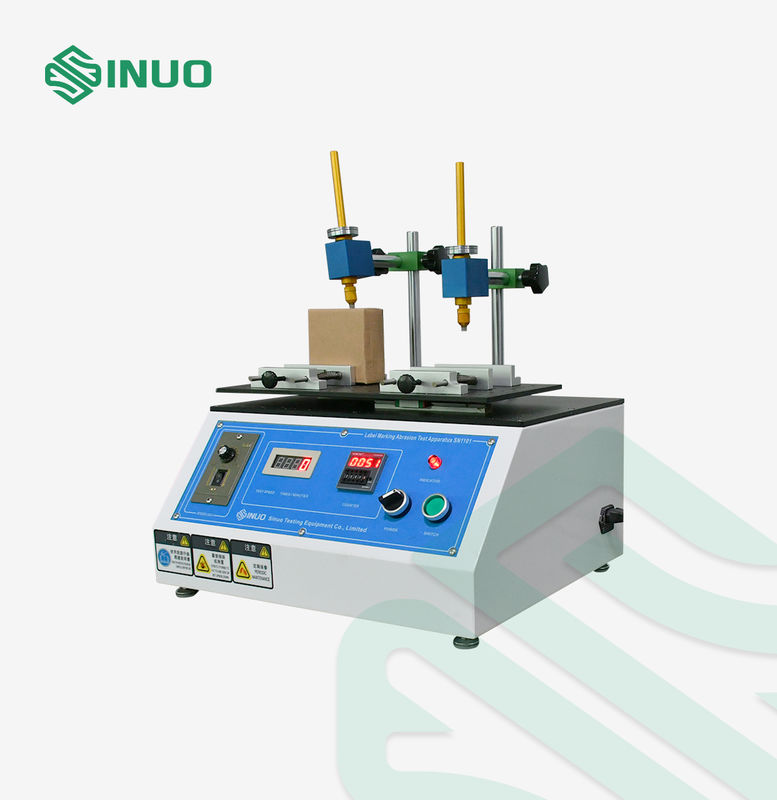

IEC 62196-1 लेबल मार्किंग घर्षण परीक्षण उपकरण EV कनेक्टर चिह्नों के लिए
अनुपालन मानक और खंड
यह लेबल मार्किंग घर्षण परीक्षण उपकरण IEC 62196-1:2022 खंड 8.7, चित्र 8 के अनुरूप है। इसका उपयोग चिह्नों के स्थायित्व को सत्यापित करने के लिए किया जाता है।
उपकरण अवलोकन
परीक्षण 15 सेकंड के लिए पानी में भिगोए हुए सूती कपड़े के टुकड़े से और फिर 15 सेकंड के लिए n-हेक्सेन 95% (केमिकल एब्स्ट्रैक्ट्स सर्विस रजिस्ट्री नंबर, CAS RN, 110-54-3) में भिगोए हुए सूती कपड़े के टुकड़े से मार्किंग को रगड़कर किया जाता है।
परीक्षण किए जाने वाले मार्किंग सतह को पानी से परीक्षण के बाद सुखाया जाना चाहिए।
रगड़ना सूती कपड़े के टुकड़े को भिगोने के तुरंत बाद शुरू होना चाहिए, लगभग एक चक्र प्रति सेकंड की दर से (एक चक्र में मार्किंग की लंबाई के साथ आगे और पीछे की गति शामिल है) (5 ± 1) N का संपीड़न बल लगाते हुए। 20 मिमी से अधिक लंबे चिह्नों के लिए, रगड़ना मार्किंग के एक हिस्से तक सीमित किया जा सकता है, जो कम से कम 20 मिमी लंबाई के पथ पर हो।

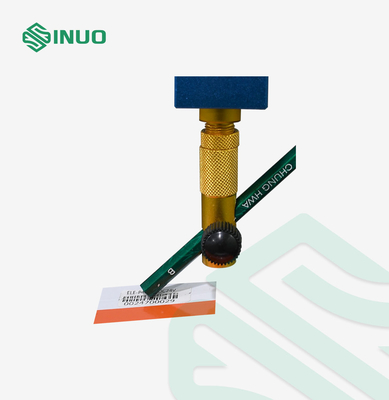

संपीड़न बल एक परीक्षण पिस्टन के माध्यम से लगाया जाता है जो सूती ऊन से युक्त सूती कपड़े के टुकड़े से ढका होता है।
परीक्षण पिस्टन में चित्र 8 में निर्दिष्ट आयाम होने चाहिए और यह एक लोचदार सामग्री से बना होना चाहिए जो परीक्षण तरल पदार्थों के प्रति निष्क्रिय है और इसमें 47 ± 5 का शोर-ए कठोरता है (उदाहरण के लिए सिंथेटिक रबर)।
तकनीकी पैरामीटर
| परीक्षण स्टेशन | 2 स्टेशन |
| विद्युत नियंत्रण विधि | बटन नियंत्रण |
| ड्राइव मोड | इलेक्ट्रिक |
| नमूना क्लैंपिंग विधि | यांत्रिक क्लैंपिंग, क्लैंपिंग बिंदु की स्थिति समायोज्य है |
| परीक्षण चक्र | 0-9999 चक्र, पूर्व निर्धारित किया जा सकता है |
| परीक्षण गति | एक चक्र/सेकंड (एक चक्र में मार्किंग की लंबाई के साथ आगे और पीछे की गति शामिल है) |
| बल | 5±1N, वजन द्वारा लगाया गया |
| परीक्षण पिस्टन | NF C 61-314 चित्र 48, रेयान, शोर-ए कठोरता शोर ए 47± 5 |
