| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1007B |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/महीना |
EVSE केबल एंकरेज पुल फोर्स और टॉर्क टेस्ट उपकरण IEC 61851-23
अनुपालन मानक और खंड
यह IEC 61851-23:2023 खंड 11.6.102 और चित्र 110, चित्र 111 और तालिका 114 के अनुसार डिज़ाइन और निर्मित है।
उत्पाद ओवरिष्ठ दृश्य

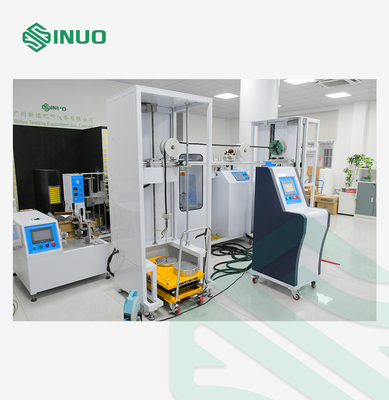

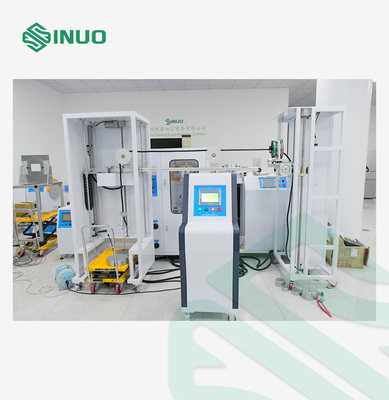

केबल एंकरेज पुल फोर्स और टॉर्क टेस्ट उपकरण (मॉडल SNQC1007B) एक पेशेवर परीक्षण समाधान है जिसे IEC 61851-23:2023 खंड 11.6.102 के अनुसार सख्ती से डिज़ाइन किया गया है। यह विशेष रूप से EV AC और DC चार्जिंग स्टेशनों के लिए विकसित किया गया है, यह सुनिश्चित करता है कि लचीला कॉर्ड एंकरेज या केबल फिक्सिंग डिवाइस निर्दिष्ट तन्य बलों और टॉर्क का सामना कर सके बिना विस्थापन सीमा से अधिक हो।
यह उपकरण अत्यधिक सटीक और दोहराने योग्य परीक्षण परिणाम देने के लिए PLC नियंत्रण, मोटर ड्राइव और सटीक वजन प्रणालियों को जोड़ता है। अनुकूलन योग्य परीक्षण पैरामीटर, मजबूत संरचना और उपयोगकर्ता के अनुकूल टच स्क्रीन ऑपरेशन के साथ, यह EVSE अनुपालन परीक्षण में लगे निर्माताओं, प्रयोगशालाओं और प्रमाणन निकायों के लिए एक आवश्यक उपकरण है।
वास्तविक दुनिया में पुलिंग फोर्स और टॉर्क स्थितियों का अनुकरण करके, SNQC1007B EV चार्जिंग स्टेशन केबलों के सुरक्षित, विश्वसनीय और मानक-अनुपालक प्रदर्शन की गारंटी देता है।
तकनीकी पैरामीटर
|
मद |
विशिष्टता |
|---|---|
| परीक्षण सामग्री | EV चार्जिंग स्टेशन केबल पुल और टॉर्क टेस्ट |
| नियंत्रण और संचालन | PLC स्वचालित नियंत्रण, टच स्क्रीन इंटरफेस |
| ड्राइव मोड | इलेक्ट्रिक |
| पुल फोर्स स्तर | 160N, 200N, 240N, 250N, 500N (वजन के माध्यम से) |
| टॉर्क स्तर | 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (वजन के माध्यम से) |

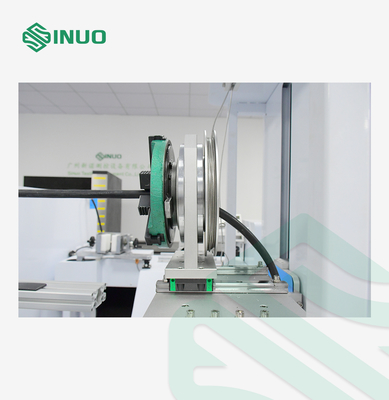

| टॉर्क व्हील | R100 mm (Ø200 mm) ±0.5 mm |
| तन्य आवृत्ति | 1 पुल/सेकंड (विद्युत संकेत द्वारा पता लगाया गया) |
| पुल चक्र | 1–999,999 (प्रीसेट, डिफ़ॉल्ट 100±1 चक्र) |
| टॉर्क एप्लीकेशन समय | 0–99 घंटे 59 मिनट 59 सेकंड (प्रीसेट) |
| बिजली विफलता संरक्षण | डेटा स्टोरेज मेमोरी फ़ंक्शन |
| फिक्स्चर | यूनिवर्सल क्लैंप (1 सेट शामिल) |
| फिक्स्चर ऊंचाई समायोजन | 500–1200 mm |
| बिजली की आपूर्ति | AC220V ±10%, 50–60Hz, 1kW |
| आयाम | लगभग। W4000 × D600 × H1850 mm |
| वज़न | लगभग। 300 किलो |
| कार्य वातावरण | तापमान 0–40℃; आर्द्रता 30%–90% |
