| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1007B |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 20 sets/month |

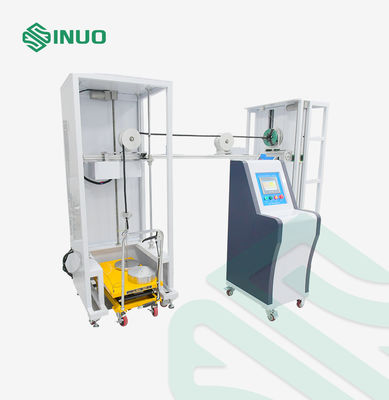

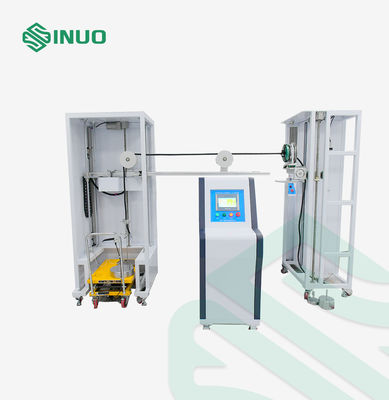

ईवी चार्जिंग स्टेशन केबल एंकरेज पुल फोर्स और टॉर्क टेस्ट उपकरण
अनुपालन मानक और खंड
इसे IEC 61851-23:2023 खंड 11.6.102 और चित्र 110, चित्र 111 और तालिका 114 के अनुसार डिज़ाइन और निर्मित किया गया है।
उत्पाद ओवरव्यू
उपकरण पीएलसी नियंत्रण और मोटर ड्राइव को अपनाता है। वजन स्थिर खींचने वाला बल लगाते हैं, और टॉर्क वजन और टॉर्क आर्म के संयोजन के माध्यम से उत्पन्न होता है। सिस्टम खींचने वाले बल अनुप्रयोगों की संख्या और टॉर्क परीक्षण अवधि को सेट करने की अनुमति देता है। एक बार प्रीसेट चक्रों की संख्या या अवधि तक पहुंचने के बाद, उपकरण स्वचालित रूप से बंद हो जाता है। परीक्षण के बाद, ईवी चार्जिंग कनेक्टर केबल का अधिकतम अनुमेय विस्थापन मानक में निर्दिष्ट सीमा से अधिक नहीं होना चाहिए। यह उपकरण विभिन्न केबल लंबाई वाले चार्जिंग गन से लैस चार्जिंग स्टेशन नमूनों के साथ संगत है।
उपकरण का लचीला कॉर्ड एंकरेज टर्मिनलों पर कंडक्टरों को खींचने वाले बल और टॉर्क से मुक्त करेगा। इस उपकरण का उपयोग ईवी एसी/डीसी चार्जिंग स्टेशनों के कॉर्ड एंकरेज या केबल फिक्सिंग डिवाइस की निर्दिष्ट तन्य बल और टॉर्क का सामना करने की क्षमता का परीक्षण करने के लिए किया जाता है।

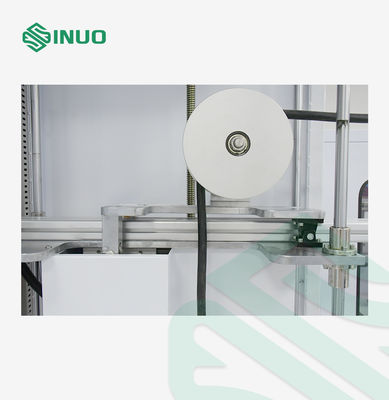

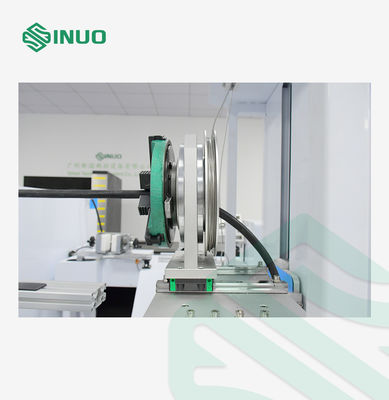

खींचने वाला बल एक मोटर का उपयोग करके एक सनकी पहिया तंत्र को चलाने से महसूस होता है। मोटर की गति समायोज्य है ताकि यह सुनिश्चित किया जा सके कि हर बार खींचने वाला बल सटीक रूप से लगाया जाए। यह खींचने वाले बल की अवधि के लिए एक निगरानी फ़ंक्शन से लैस है। टॉर्क एक मोटर-चालित ट्रे द्वारा लगाया जाता है जो एक वजन उठाता है; जब समय आ जाता है, तो ट्रे स्वचालित रूप से उठाने वाले वजन को रीसेट कर देती है और टॉर्क का अनुप्रयोग समाप्त हो जाता है।
तकनीकी पैरामीटर
| खींचें लागू करें | 160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करें, वजन के सुपरपोजिशन द्वारा महसूस किया गया |
| टॉर्क लागू करें | 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करें, वजन के सुपरपोजिशन द्वारा महसूस किया गया |
| टॉर्क व्हील | R100mm(Ф200mm) ±0.5mm |
| तन्य आवृत्ति | 1 बार/सेकंड, वास्तविक खींचने का समय विद्युत संकेत द्वारा पता लगाया जाता है |
| खींचने के चक्र | 1-999999 चक्र, प्रीसेट किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है |
| टॉर्क अनुप्रयोग समय | 0-99H59M59S, प्रीसेट किया जा सकता है |
| बिजली की विफलता संरक्षण | पावर-ऑफ डेटा स्टोरेज मेमोरी फ़ंक्शन के साथ |
| फिक्सचर | यूनिवर्सल क्लैंप, एक सेट |
| वजन मिलान चयन तालिका | |
| अतिरिक्त विन्यास | उपकरण में 500 से 1200 मिमी (यानी, केबल आउटलेट स्थिति) तक की एक समायोज्य फिक्सचर ऊंचाई है, जिससे यह विभिन्न केबल आउटलेट स्थितियों वाले चार्जिंग स्टेशनों की परीक्षण आवश्यकताओं को पूरा कर सकता है. |
