| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1007B |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 20 sets/month |

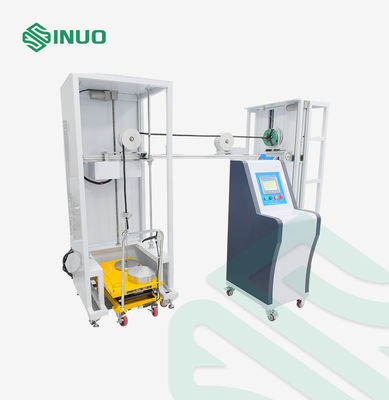

चार्जिंग स्टेशन के लिए केबल एंकरेज पुल फोर्स और टॉर्क टेस्ट उपकरण
अनुपालन मानक और खंड
यह IEC 61851-23:2023 खंड 11.6.102 और चित्र 110, चित्र 111 और तालिका 114 के अनुसार डिज़ाइन और निर्मित है।
उत्पाद ओवरव्यू
नमूने और प्रतिबंध: इलेक्ट्रिक वाहन AC और DC चार्जिंग स्टेशन
परीक्षण उद्देश्य: उपकरण के लचीले कॉर्ड एंकरेज को टर्मिनलों पर कंडक्टरों को खींचने वाले बल और टॉर्क से मुक्त करना चाहिए। इस उपकरण का उपयोग EV AC/DC चार्जिंग स्टेशनों के कॉर्ड एंकरेज या केबल फिक्सिंग डिवाइस की निर्दिष्ट तन्य बल और टॉर्क का सामना करने की क्षमता का परीक्षण करने के लिए किया जाता है।

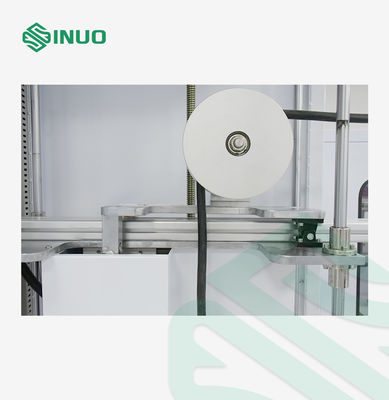

परीक्षण सिद्धांत: खींचने वाले बल को एक मोटर का उपयोग करके एक सनकी पहिया तंत्र को चलाने के द्वारा महसूस किया जाता है। मोटर की गति समायोज्य है ताकि यह सुनिश्चित किया जा सके कि हर बार खींचने वाला बल सटीक रूप से लगाया जाए। यह खींचने वाले बल की अवधि के लिए एक निगरानी फ़ंक्शन से लैस है। टॉर्क को एक मोटर-चालित ट्रे द्वारा लगाया जाता है जो एक वजन उठाती है; जब समय आ जाता है, तो ट्रे स्वचालित रूप से भार उठाती है और टॉर्क का अनुप्रयोग समाप्त हो जाता है।
तकनीकी पैरामीटर
| परीक्षण सामग्री | ईवी चार्जिंग स्टेशन केबल पुल और टॉर्क टेस्ट |
| उपकरण संरचना योजनाबद्ध आरेख | |
| नियंत्रण संचालन मोड | पीएलसी स्वचालित नियंत्रण, टच स्क्रीन ऑपरेशन |
| ड्राइव मोड | इलेक्ट्रिक |
| पुल लागू करें | 160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करें, वजन के सुपरपोजिशन द्वारा महसूस किया गया |
| टॉर्क लागू करें | 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करें, वजन के सुपरपोजिशन द्वारा महसूस किया गया |

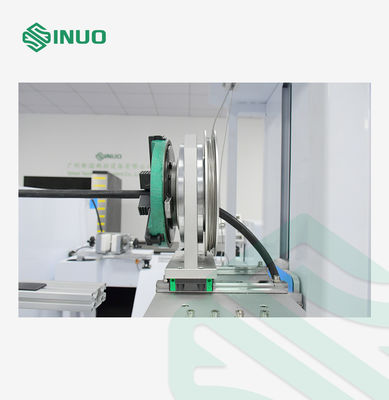

| टॉर्क व्हील | R100mm(Ф200mm) ±0.5mm |
| तन्य आवृत्ति | 1 बार/सेकंड, वास्तविक पुल समय का पता विद्युत संकेत द्वारा लगाया जाता है |
| पुल चक्र | 1-999999 चक्र, प्रीसेट किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है |
| टॉर्क अनुप्रयोग समय | 0-99H59M59S, प्रीसेट किया जा सकता है |
| बिजली की विफलता संरक्षण | पावर-ऑफ डेटा स्टोरेज मेमोरी फ़ंक्शन के साथ |
| फिक्स्चर | यूनिवर्सल क्लैंप, एक सेट |
