| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN1104 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |

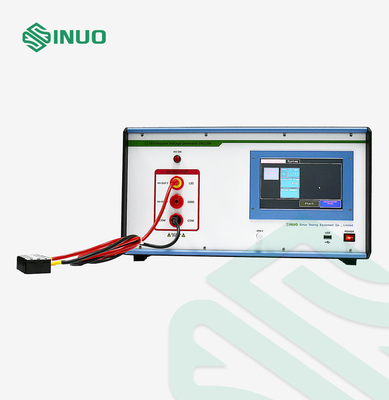

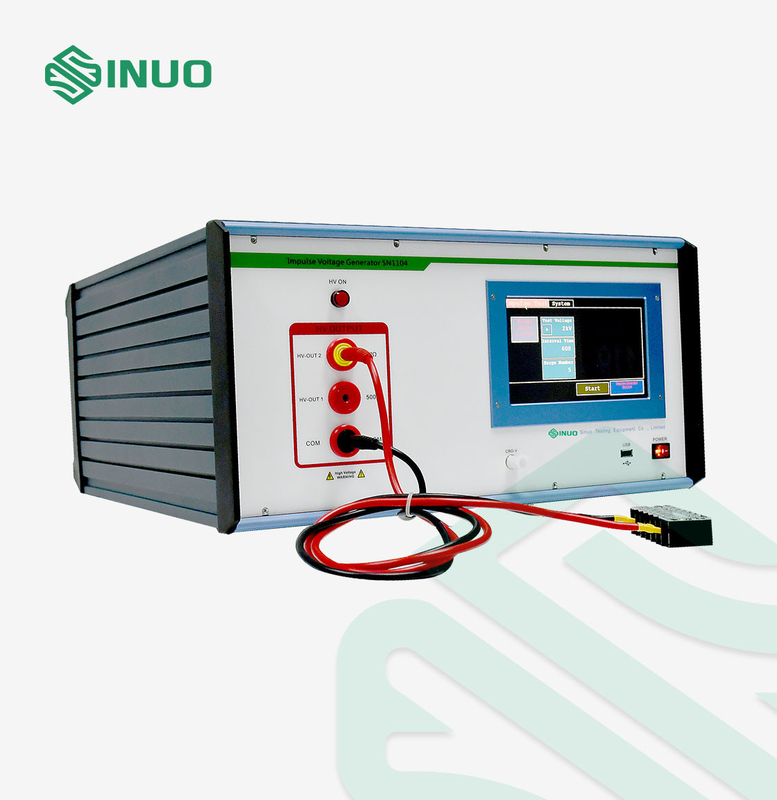

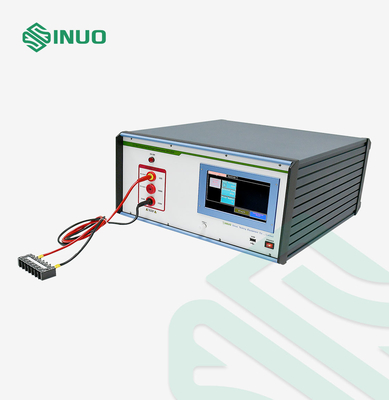

1.2μs/50μs इम्पल्स डायलेक्ट्रिक प्रतिरोध EVSE परीक्षण उपकरण
मानकों और खंडों का अनुपालन
आईईसी/सीडीवी 61851-1 "विद्युत वाहनों के लिए प्रवाहकीय चार्जिंग प्रणाली - भाग 1: सामान्य आवश्यकताएं" खंड 12.3
आईईसी 60664-1 "कम वोल्टेज आपूर्ति प्रणालियों के भीतर उपकरणों के लिए इन्सुलेशन समन्वय - भाग 1: सिद्धांत, आवश्यकताएं और परीक्षण"
आईईसी 61180 "कम वोल्टेज उपकरण के लिए उच्च वोल्टेज परीक्षण तकनीक - परिभाषाएं, परीक्षण और प्रक्रिया आवश्यकताएं, परीक्षण उपकरण"
उपकरणों का अवलोकन
यह परीक्षक विशेष रूप से क्षणिक अधिभार प्रतिरोध का मूल्यांकन करने के साथ-साथ घटकों के बीच विद्युत क्लीयरेंस और स्लिपज दूरी को सत्यापित करने के लिए डिज़ाइन किया गया है।
उपयुक्त परीक्षण नमूने
इलेक्ट्रॉनिक उपकरणों की एक विस्तृत श्रृंखला का परीक्षण करने के लिए आदर्श, जिनमें शामिल हैंः
• घरेलू उपकरण
• ऑडियो/वीडियो उपकरण
• उपभोक्ता इलेक्ट्रॉनिक्स
• समान निम्न वोल्टेज इलेक्ट्रॉनिक उत्पाद
मुख्य विशेषता
एक ब्रेकडाउन परीक्षण के दौरान, इकाई वास्तविक दुनिया की विफलता की स्थिति का अनुकरण करती हैः
खराबी होने पर दृश्य स्पार्क और श्रव्य शोर
डिस्चार्ज के बाद पीक वोल्टेज तेजी से गिरता है (लगभग शून्य)
एक ही वोल्टेज पर बाद के परीक्षणों के दौरान दोहराए जाने योग्य व्यवहार, विश्वसनीय दोष का पता लगाने का संकेत देता है
तकनीकी मापदंड
| मॉडल | SN1104 |
| डीसी उच्च वोल्टेज | अधिकतम 12.5kV |
| प्रभाव चक्र |
1 ~ 9999 |
| कार्य शक्ति स्रोत | नामित वोल्टेजः ~ 220V±10%, 50Hz |
| पीक वोल्टेजः 300 वी~ 12,500 वी |
कमः 300V~2,500V उच्चः 2,500 वी~ 12,500 वी |
| आवेग वोल्टेज तरंग |
आवेग तरंगों के सामने का समयः 1.2 μs ± 30 %; लहर के बाद के समय का अर्ध-मूल्यः 50 μs ± 20 % (नोट: तरंगरूप को बाहरी ऑसिलोस्कोप द्वारा जाँच किया जा सकता है) |

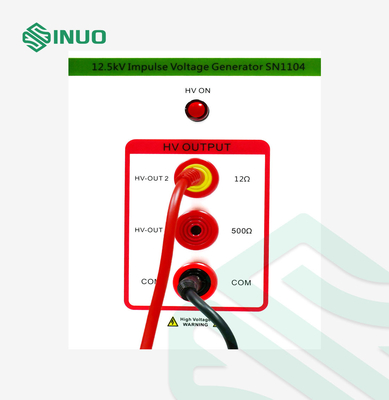

| उपकरण का आंतरिक प्रतिरोध | 12Ω± 10%, 40Ω± 10%, 500Ω± 10% तीन प्रतिरोध अंतर्निहित, विभिन्न टर्मिनल चुनकर स्विच किया जा सकता है |
| ध्रुवीयता | सकारात्मक और नकारात्मक |
| प्रभाव अंतराल का समय | 5 ~ 99 |
| आयाम | 630 मिमी × 600 मिमी × 380 मिमी |
| वजन | 30 किलो |
विवरण
