| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन448-ई4 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

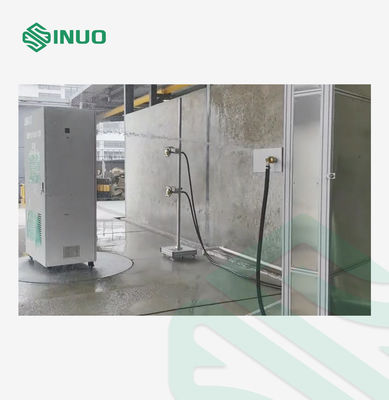

चार्जिंग स्टेशन वाटरप्रूफ टेस्टिंग स्प्रे टेस्ट सिस्टम आईईसी 60529 IPX5 IPX6
मानकों और खंडों का अनुपालन
आईईसी 60529 के अनुरूपः2013, ISO20653:2006, आईईसी 60068-2-18:2000आदि।
उपकरण का अवलोकन
उपकरण में मुख्य रूप से जल संग्रह पूल, जल भंडारण टैंक, जल भरने की प्रणाली, जल निकासी प्रणाली, छिड़काव प्रणाली, विद्युत नियंत्रण प्रणाली और पंप प्रणाली शामिल हैं।
उपकरण 6.5 मीटर (लंबाई) × 6.5 मीटर (चौड़ाई) × 3 मीटर (ऊंचाई) के फर्श क्षेत्र पर कब्जा कर रहा है, जिसमें 2000 मिमी × 2800 मिमी के दरवाजे के उद्घाटन का आकार है, जिसमें टेम्पर्ड ग्लास के मैन्युअल डबल दरवाजे हैं।कृपया उपयोगकर्ता को साइट लेआउट योजना प्रदान करें. (विवरण के लिए निर्माण स्थल की योजना देखें)
आवेदनः बाहरी ईएसएस प्रणालियों पर आईपीएक्स5 जलरोधक परीक्षण करने के लिए प्रयोग किया जाता है, स्वचालित छिड़काव प्रणाली को बाहरी ईएसएस प्रणाली की सामने, पीछे, बाएं, दाएं और शीर्ष सतहों पर लागू किया जाता है।
तकनीकी मापदंड
| पानी के छिड़काव का दबाव | 30~150kPa |
| छिड़काव छेद का आंतरिक व्यास |
φ6.3 मिमी ((IPX5),Ф12.5 मिमी (IPX6)
|
| गति गति |
समर्थन फ्रेम की गति समायोज्य है। |
| उपयोगकर्ता साइट पर मौजूदा कमरे का आकार | 6*8m ((L*W) |
| ग्राहक नमूना विनिर्देश | 3*2.5*3m ((L*W*H) |
| पूर्व निर्धारित परीक्षण समय | 1 से 9999 घंटे, 59 मिनट और 59 सेकंड तक समायोज्य। |
| परीक्षण की गई सतह | बाहरी ESS प्रणाली की पांच सतहें, नीचे को छोड़कर। |
| छिड़काव कवरेज की आवश्यकताएं |
स्वचालित छिड़काव प्रणाली को सामने, पीछे, बाएं, दाएं और ऊपरी सतहों को कवर करने की आवश्यकता है।
|
| छिड़काव विधि |
पूरी परीक्षण प्रक्रिया में पूर्ण स्वचालित छिड़काव शामिल है और छिड़काव प्रणाली का आंदोलन पथ परीक्षण की जा रही वस्तु में हस्तक्षेप नहीं करता है।
परीक्षण प्रक्रिया IEC 60529 में निर्दिष्ट IPX5 सुरक्षा स्तर की आवश्यकताओं के अनुरूप हैः2013. |
| परीक्षण का समय | 1 से 9999 घंटे, 59 मिनट और 59 सेकंड तक समायोज्य। |
| साइड-मोविंग स्प्रेइंग फ्रेम | |
| साइड मूवेबल स्प्रे रैक के मुख्य मापदंड | फ्रेम 40*40*3 मिमी एल्यूमीनियम से बना है |
| सीलिंग प्लेट 1.2 मिमी स्टेनलेस स्टील 304# प्लेट से बना है | |
| IPX5 मोबाइल डिवाइसः ट्रांसमिशन के लिए रैक से जुड़ा सर्वो मोटर गियर | |
| स्विंग ट्रांसमिशन स्प्रे डिवाइसः समायोज्य एक्सेंट्रिक व्हील स्विंग तंत्र (स्विंग कोण एक्सेंट्रिक दूरी को समायोजित करके प्राप्त किया जाता है) | |
| छिड़काव फ्रेम स्ट्रोकः एक सर्वो मोटर गियर रैक तंत्र से लैस, चलती स्ट्रोक 3 मीटर है। | |
| स्विंग मोटर | सर्वो मोटर और रिड्यूसर |
| मोबाइल मोटर | सर्वो मोटर और रिड्यूसर |
| गियर | स्टेनलेस स्टील के गियर |
| रैक | स्टेनलेस स्टील रैक |
