| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN4412C-F |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

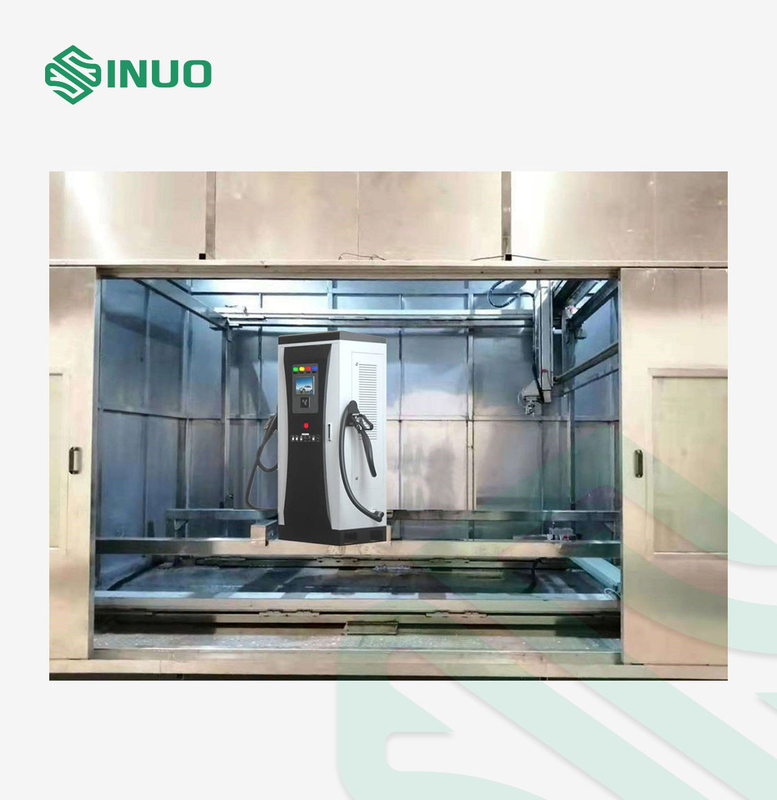

IPX9 उच्च तापमान और दबाव जल जेट परीक्षण प्रणाली SN4412C-F
अनुपालन के लिए मानदंड और खंडईवी चार्जिंग पाइल आईपीएक्स9 उच्च तापमान और दबाव जल जेट परीक्षण प्रणाली
IPX9 ओपन रेन रूम SN4412C-F IEC 60068:2022, IEC60529:2020 आदि की मानक आवश्यकताओं के अनुरूप है।
के लिए तकनीकी पैरामीटरईवी चार्जिंग पाइल आईपीएक्स9 उच्च तापमान और दबाव जल जेट परीक्षण प्रणाली
| मुख्य तकनीकी मापदंड | |
| आंतरिक फ्रेम आयाम | गहराई 2000 × चौड़ाई 2500 × ऊंचाई 4000 मिमी |
| बाहरी फ्रेम आयाम | लगभग. गहराई 2500 × चौड़ाई 45,000 × ऊंचाई 4500 मिमी (ग्लास हाउस, जल निकासी टैंक और ग्राउंड इंजीनियरिंग उपयोगकर्ता उपयोगकर्ता द्वारा संभालते हैं) । |
| अधिकतम उपयोगकर्ता नमूना | गहराई 1500 × चौड़ाई 1000 × ऊंचाई 500 मिमी, नमूना वजनः 650 किलो। |
| छिड़काव प्रणाली | यह एक इतालवी उच्च दबाव और उच्च तापमान पानी पंप, उच्च दबाव और उच्च तापमान पानी दबाव मीटर से बना है,उच्च दबाव और उच्च तापमान सोलेनोइड वाल्व और उच्च दबाव और उच्च तापमान हाइड्रोलिक पाइप. |
| जेट पानी का तापमान | RT ~ 80°C सेट किया जा सकता है (RT परिवेश का तापमान है) |
| इंजेक्शन कोण | छिड़काव नमूना की पूरी सतह को कवर कर सकता है और छिड़काव कोण नमूना सतह के लंबवत है। |
| जेट दबाव | ८०००१००० केपीए |
| छिड़काव प्रवाह | 1416L/मिनट |
| नोजल से नमूना तक की दूरी | 175±25 मिमी |
| छिड़काव समय | 30S/m2 (समायोज्य) |
| समय नियंत्रण चलाएँ | 1s ~ 9999h59min59s (समायोज्य) |
| रिसीवर सतह | उत्पाद का शीर्ष और पक्ष |
| पानी के जेट दबाव माप | पानी के छिड़काव दबाव प्रदर्शित किया जा सकता है |
| नियंत्रण प्रणाली | कंपनी ने स्वतंत्र रूप से टच स्क्रीन नियंत्रण प्रणाली विकसित की |
| हीटिंग टैंक (इनक्यूबेटर) | एक |
| नमूना कार भार | 650 किलोग्राम |
| छिड़काव करने वाले सिरों की संख्या | 2 पीसी, एक स्प्रे नमूने की शीर्ष सतह पर स्थापित; एक विमान के चारों ओर जेट नमूने के किनारों पर स्थापित है; |

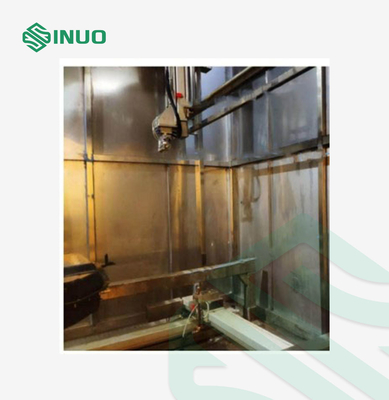

| जेट प्रक्षेपवक्र | एस-आकार के प्रक्षेपवक्र को चलाने के सिद्धांत के आधार पर, पांच पक्षों पर पानी छिड़कने के लिए एक रोबोट बांह डिजाइन करने के लिए एक चार-तरफा सर्वो मोटर का उपयोग किया जाता है।60S प्रति M2 मीटर का छिड़काव समय बुनियादी संदर्भ परीक्षण समय है, और पूरे प्रक्षेपवक्र के पूरा होने का समय सेट किया जा सकता है, जिसे 150-300S (5 m2) के बीच सेट किया जा सकता है।रोबोट प्रणाली स्वचालित रूप से व्यवस्थित परीक्षण के लिए परीक्षण प्रक्षेपवक्र को पूरा करती हैपरीक्षण के बाद, हाथ डिवाइस ध्वनि और प्रकाश संकेत के मूल बिंदु पर लौट आया। |
| नमूना व्यवस्था | 1 नमूने लोड करने और उतारने के लिए फोर्कलिफ्ट का उपयोग करें, फोर्कलिफ्ट ग्राहक (सप्लायर विनिर्देश प्रदान करने के लिए), 2 उपकरण के दरवाजे तक जाने के लिए नमूने उठाने के लिए ट्रक का उपयोग करें,और फिर मैनुअल नमूना ट्रक परीक्षण अंतरिक्ष के लिए धक्का करने के लिए पूछेंदरवाजा बंद करने के बाद, सिस्टम आपको एक औपचारिक परीक्षण करने के लिए कहता है। |
| शुद्ध जल प्रणाली | हीटिंग के लिए पानी उपलब्ध कराने के लिए 50L/H शुद्ध जल उपकरण उपलब्ध कराएं, स्प्रे पानी रीसाइक्लिंग। |
| बिजली स्रोत | AC380V तीन-चरण पांच तार, 50 हर्ट्ज बिजलीः लगभग 100KW (कोई भार नहीं); एक 120A हवा स्विच अलग से बनाएं, हवा स्विच में वायरिंग टर्मिनल होने चाहिए, और बिजली लाइन ≥50 वर्ग होनी चाहिए। |
| प्रणाली में पानी का परिसंचरण नहीं होता है |
1) पानी के स्रोत को पुनर्नवीनीकरण नहीं किया जा सकता है (क्योंकि बैटरी परीक्षण के बाद पानी का स्रोत गंदा है, इसलिए उपयोग किए गए पानी को सीवेज टैंक में छोड़ने की सिफारिश की जाती है) । 2) यदि उपयोगकर्ता पानी के पुनर्चक्रण पर विचार करता है, तो कृपया वापसी पूल और पूल को पहले से साफ करें; 3) पाइपलाइन उपयोगकर्ताओं को पहले से तैयार किया जाता है; 4) पानी के टैंक का आकारः गहराई 2000 × चौड़ाई 1000 × ऊंचाई 1000 मिमी। |
| संरचनात्मक सामग्री | |
| नोजल | 304 स्टेनलेस स्टील के हाइड्रोलिक पाइप |
| सिस्टर्न | 304 स्टेनलेस स्टील |
| विद्युत नियंत्रण सहायक उपकरण | श्नाइडर और ओमरोन जैसे प्रसिद्ध अंतरराष्ट्रीय ब्रांडों का चयन किया जाता है |
तकनीकी लाभके लिए ईवी चार्जिंग पाइल आईपीएक्स9 उच्च तापमान और दबाव जल जेट परीक्षण प्रणाली
हीटिंग सिस्टम
उच्च आवृत्ति में प्रयुक्त हीटिंग तार इस प्रणाली में बहुत महत्वपूर्ण है, हीटिंग पाइप की अनुचित सामग्री का चयन, कम सेवा जीवन, फनल शॉर्ट सर्किट घटना का उत्पादन करना आसान है,उच्च आवश्यकताओं के साथ उपयोगकर्ता के लिए अत्यंत असुविधाजनक और परेशान है, और उत्पादन और निरीक्षण की प्रगति को गंभीरता से प्रभावित करते हैं। इस उद्देश्य के लिए कंपनी ने नवीनतम नए प्रकार के सिरेमिक हीटिंग रैक, सिरेमिक सामग्री उच्च तापमान प्रतिरोध,अच्छी इन्सुलेशन, रिसाव शॉर्ट सर्किट घटना का उत्पादन नहीं करेगा, मध्य के माध्यम से जर्मन आयातित हीटिंग तार, मोटी तार व्यास, उच्च तापमान प्रतिरोध, सूखी जलने प्रतिरोध।क्वार्ट्ज कांच ट्यूब हीटिंग तार के बीच में डाला जाता है, और इसका महत्वपूर्ण कार्य हीटिंग तार को लाल, नरम और गिरने से रोकना है,और उत्पादन हीटिंग तार और आंतरिक बॉक्स धातु संपर्क शॉर्ट सर्किट और अन्य गलती घटनाओं के परिणामस्वरूपयह तकनीक चीन में पहली है।
(टैंक हीटिंग पाइप)
इटली से आयातित उच्च तापमान और उच्च दबाव वाले जल पंप
उच्च तापमान और उच्च दबाव इलेक्ट्रॉनिक फ्लोमीटर

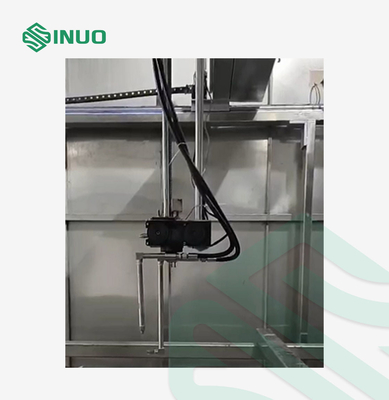

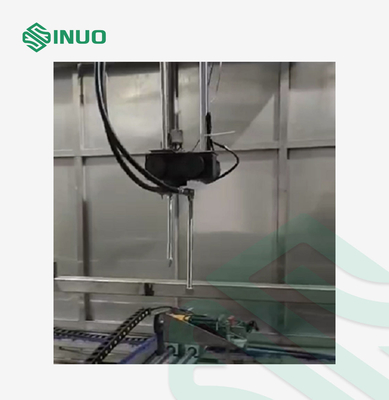

नोजल और नमूना धारक
पानी के दबाव के कैलिब्रेशन सेंसर
