| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन5515-3एम |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

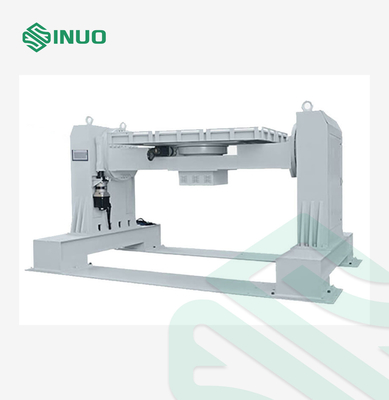

UL 2580 EV बड़ी शक्ति वाली बैटरी पैक रोटेशन टेस्ट सिस्टम
उपकरण का अवलोकन
यह परीक्षण मशीन UL2580:2020 खंड 34, GB/T 31467 के अनुरूप है।3, आईएसओ 12405-3 आदि
तकनीकी मापदंड
| नियंत्रण और संचालन | पीएलसी बुद्धिमान नियंत्रण प्रणाली, टच स्क्रीन और रिमोट कंप्यूटर का दोहरी प्रणाली संचालन |
| ड्राइव | सर्वो मोटर |
| प्लेटफार्म का आकार |
3500 मिमी लंबाई*2500 मिमी चौड़ाई*30 मिमी मोटाई, सामग्रीः एल्यूमीनियम। यह 3200 मिमी*2400 मिमी तक के नमूने रख सकता है, और ऊंचाई 1000 मिमी से कम है, छोटे और बड़े आकार के नमूनों के साथ संगत हो सकता है
|
| सीनोसाइडल कंपनदिशा |
एक्स/वाई/जेड अक्ष स्विच स्वचालित रूप से, जैसा कि निम्नलिखित चित्र में दिखाया गया है, बायीं दिशा क्रमशः एक्स-अक्ष के चारों ओर घूमती है और दाईं दिशा क्रमशः जेड-अक्ष के चारों ओर घूमती है। वाई-अक्ष सिनोइडल कंपनपरीक्षणः नमूना को पहले Z-अक्ष के चारों ओर 90° घुमाएं और फिर X-अक्ष के चारों ओर घुमाएं।
|
| घूर्णन गति |
1°/s ~12°/s, टच स्क्रीन और कंप्यूटर पर सीधे प्रीसेट किया जा सकता है
|
| घूर्णन कोण | 0~360°, टच स्क्रीन और कंप्यूटर पर सीधे प्रीसेट किया जा सकता है |
| घूर्णन कोण वृद्धि | 90°, टच स्क्रीन और कंप्यूटर पर सीधे प्रीसेट किया जा सकता है |
| कोण घूर्णन की सटीकता | ¥0.5° |
| नमूना क्लैंपिंग | मैकेनिकल क्लैंपिंग |
| परीक्षण प्रक्रिया | प्रोग्राम स्वचालित नियंत्रण |
| सुरक्षा संरक्षण |
1. दोष अलार्म और कारण, प्रसंस्करण शीघ्र समारोह 2. दोष प्रदर्शन और स्व-निदान कार्य 3मोटर अधिभार अलार्म 4विद्युत रिसाव अलार्म 5धूम्रपान अलार्म 6. पावर-आउट सुरक्षा, स्वचालित स्मृति 7सुरक्षा रिले एकीकृत करें 8सुरक्षा ग्रिड को एकीकृत करें |
| मॉनिटर | समर्पित उच्च परिभाषा कैमरों के 2 सेट वास्तविक समय की छवियों की निगरानी करते हैं और रिकॉर्ड और सहेजते हैं |
| मुख्य विन्यास |
1कम्प्यूटर: औद्योगिक ऑल-इन-वन मशीन, वाई-फाई फंक्शन के साथ, 1 सेट 2टच स्क्रीन: WEINVIEW, 1 सेट 3पीएलसी: मित्सुबिशी, 1 सेट 4मोटर: हुइचुआन, 2 सेट 5रिड्यूसर: Jiacheng 6यांत्रिक भागः सिनूओ 7सॉफ्टवेयरः सिनूओ 8ग्राहक द्वारा समर्पित परीक्षण कक्ष उपलब्ध कराया जाना चाहिए। 9. बैटरी लोडिंग तंत्र, जैसे कि कैंटिलीवर क्रेन या क्रेन, ग्राहक द्वारा प्रदान किया जाना चाहिए |
विशेषताएं और लाभ
लागू मानक:
UL2580 इलेक्ट्रिक वाहनों में उपयोग के लिए बैटरी खंड 18:
1बैटरी पैक को एक्स अक्ष के चारों ओर 360° घूमाते हुए 90°/5 सेकंड की घूर्णन गति से घुमाएं, फिर रुकें और कुछ समय के लिए अवलोकन करें।
2बैटरी पैक को 360° Y अक्ष के चारों ओर 90°/5 सेकंड की घूर्णन गति से घुमाएं, फिर रुकें और कुछ समय के लिए अवलोकन करें।
3बैटरी पैक को 360° Z अक्ष के चारों ओर 90°/5 सेकंड की घूर्णन गति से घुमाएं, फिर रुकें और कुछ समय के लिए अवलोकन करें।
4मानक स्वीकार करें: बैटरी पैक या प्रणाली में इलेक्ट्रोलाइट रिसाव नहीं होता है, मामले में कोई दरार नहीं होती है, कोई आग या विस्फोट नहीं होता है।
Gb/T31467.3-2015 इलेक्ट्रिक वाहनों के लिए लिथियम आयन ट्रैक्शन बैटरी पैक और सिस्टम भाग 3: सुरक्षा आवश्यकताएं और परीक्षण विधियां खंड 7.4:
1. बैटरी पैक को एक्स अक्ष के चारों ओर 360° घुमाएं, 6°/सेकंड की घूर्णन गति के साथ; दूसरा इसे 90°, 180°, 270°, 360° घुमाएं, और प्रत्येक कदम के बाद एक घंटे के लिए बने रहें। फिर 2 घंटे के लिए रुकें और अवलोकन करें।
2. बैटर पैक को Y अक्ष के चारों ओर 360° घुमाएं और 6°/सेकेंड की घूर्णन गति से घुमाएं; दूसरा इसे 90°,180°,270°,360° घुमाएं और प्रत्येक चाल के बाद एक घंटे तक वहीं रहें। फिर 2 घंटे तक रुकें और अवलोकन करें।
3. मानदंड को स्वीकार करें: बैटरी पैक या प्रणाली में कोई इलेक्ट्रोलाइट रिसाव नहीं है, मामले में कोई टूटना नहीं है, कोई आग या विस्फोट नहीं है। और कनेक्शन विश्वसनीय है, संरचना बरकरार है,इन्सुलेशन प्रतिरोध मूल्य 100 ओमेगा / वी से कम नहीं.
आईएसओ 12405-3:2014 विद्युत चालित सड़क वाहनों के लिए परीक्षण विनिर्देश लिथियम-आयन ट्रैक्शन बैटरी पैक और सिस्टम भाग 3: सुरक्षा प्रदर्शन आवश्यकताएं NEQ। आदि
नमूने और सीमाएं:
इलेक्ट्रिक वाहनों के लिए लिथियम आयन ट्रैक्शन बैटरी पैक और सिस्टम
आवेदनः
बैटरी पैक रोटेट टेस्ट डिवाइस का उद्देश्य इलेक्ट्रिक वाहन पर स्थापित बैटरी पैक या प्रणाली का अनुकरण करना है। उच्च कोण की चढ़ाई, उतार-चढ़ाव, रोलओवर, रोलओवर आदि की विशेष परिस्थितियों में,ड्राइविंग प्रक्रिया के दौरान बैटरी पैक या प्रणाली के विभिन्न स्थितियों का निरीक्षण करने के लिएप्रयोगशाला में बैटरी पैक या सिस्टम के वास्तविक उपयोग का परिचय दें, समस्याओं का पता लगाएं और हल करें, उत्पाद डिजाइन को अनुकूलित करें और उत्पाद की गुणवत्ता में सुधार करें।बैटरी पैक घूर्णन परीक्षण उपकरण पावर बैटरी पैक या सिस्टम सुरक्षा परीक्षण के लिए एक विशेष परीक्षण उपकरण हैयह लिथियम बैटरी पैक निर्माताओं, इलेक्ट्रिक वाहन निर्माताओं और वैज्ञानिक अनुसंधान और परीक्षण इकाइयों के लिए सबसे अच्छा विकल्प है।
परीक्षण सिद्धांतः
निकट संचालन के लिए टच स्क्रीन और पीएलसी बुद्धिमान नियंत्रण का उपयोग करना, दूरस्थ संचालन के लिए कंप्यूटर, और क्रमशः एक्स / वाई / जेड अक्ष के चारों ओर 360 डिग्री रोटेशन प्राप्त करने के लिए रोटेशन तंत्र को नियंत्रित करना।परीक्षण गति, परीक्षण कोण, अंतराल समय, और कुल परीक्षण समय कंप्यूटर और टच स्क्रीन पर सेट किया जा सकता है।

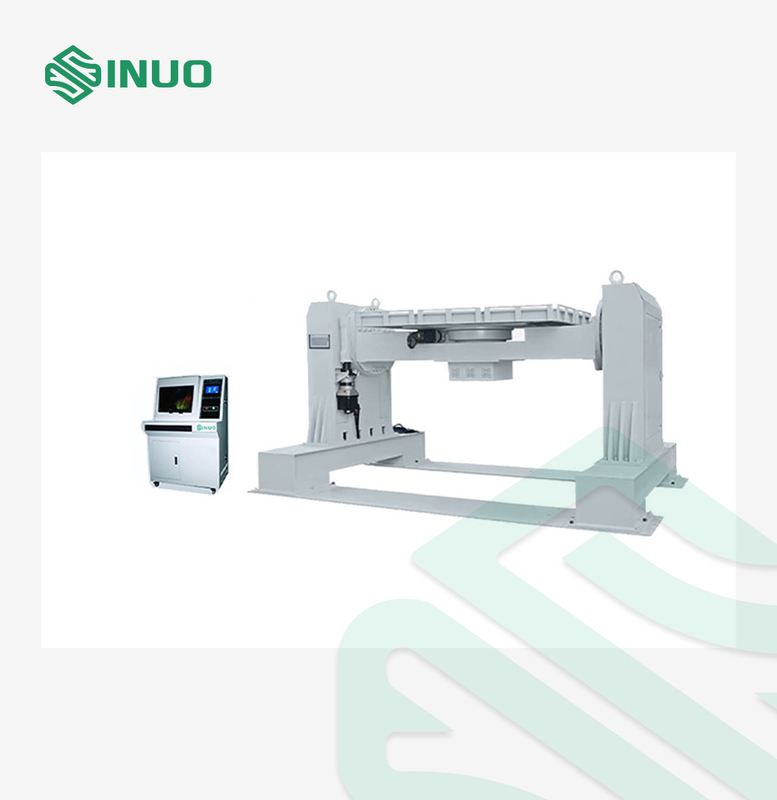

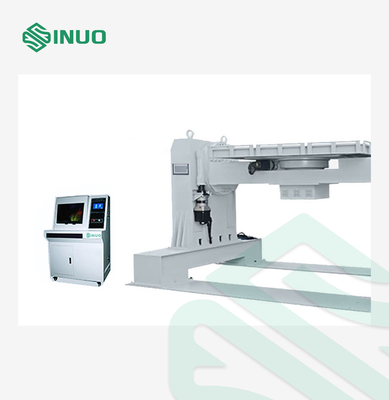

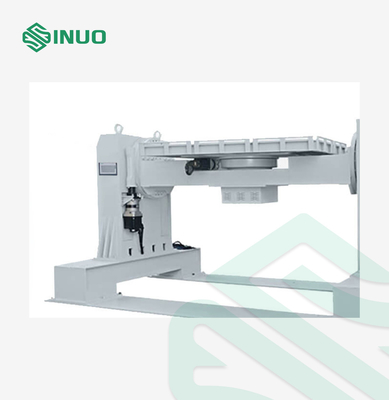

उपकरण संरचना और विशेषताएंः
1. डबल प्रबलित स्तंभ समर्थन संरचना को अपनाने, मोड़ कार्रवाई स्थिर और विश्वसनीय है
2बड़े आकार का छिद्रित एल्यूमीनियम प्लेटफार्म 3200 मिमी*2400 मिमी के नमूनों को धारण कर सकता है और अधिकतम भार 1500 किलोग्राम है।
3घूर्णन दिशाः X/Y/Z तीन अक्ष
4टच स्क्रीन और कंप्यूटर का दोहरी प्रणाली नियंत्रण। टच स्क्रीन का उपयोग परीक्षण मशीन को समायोजित करने के लिए किया जा सकता है, और परीक्षण के दौरान बाहरी कंप्यूटर संचालित किया जा सकता है।
उपयोग का माहौल:
बिजली की आपूर्तिः AC380V±10%/50Hz 15KW, परिवेश का तापमानः 5°C+35°C
सापेक्ष आर्द्रताः ₹85% आरएच आसपास उच्च सांद्रता वाली धूल, संक्षारक गैस और ज्वलनशील और विस्फोटक वातावरण नहीं होना चाहिए।
