उल 2594 इलेक्ट्रिक वाहन आपूर्ति उपकरण 50 मिमी स्टील बॉल इम्पैक्ट टेस्ट डिवाइस

स्टील बॉल इम्पैक्ट टेस्ट डिवाइस के लिएइलेक्ट्रिक वाहन आपूर्ति उपकरण

के लिए अनुपालन मानक और खंडस्टील बॉल इम्पैक्ट टेस्ट डिवाइस

इस इलेक्ट्रिक वाहन स्टील बॉल इम्पैक्ट टेस्ट डिवाइस का अनुपालन किया गया UL 2594 क्लॉज 57 फिगर 18 और 19 और आदि।

के लिए तकनीकी पैरामीटरस्टील बॉल इम्पैक्ट टेस्ट डिवाइस

बिजली की आपूर्ति: एसी 220 50 हर्ट्ज

नियंत्रण विधि: बटन + रिमोट इन्फ्रारेड रिमोट कंट्रोलर

इम्पैक्ट स्टील बॉल: व्यास 50 मिमी, 500 ± 25 ग्राम, रिंग के साथ।असर स्टील सामग्री: GCr15, HRC60 से ऊपर कठोरता।

इस्पात तार रस्सी: Ф1mm, सामग्री 304 स्टेनलेस स्टील, रबर-लेपित, लंबाई 1.3m, समायोज्य

नमूने की ऊंचाई सीमा: 0.5 ~ 2.0 मीटर, नमूने की लंबाई और चौड़ाई सीमित नहीं है

स्टील बॉल के प्रभाव बिंदु की ऊंचाई सीमा: 0.5 ~ 2.0 मी

उपकरण रिलीज क्रॉस आर्म की उठाने की विधि: इसे मोटर चालित उठाने वाले तंत्र द्वारा समायोजित किया जाता है

ऊंचाई प्रदर्शन: 2 मीटर मोटी स्टेनलेस स्टील शासक, न्यूनतम पैमाने 1 मिमी

रिलीज विधि: इलेक्ट्रोमैग्नेट रिलीज


उपकरण अवलोकनके लियेस्टील बॉल इम्पैक्ट टेस्ट डिवाइस

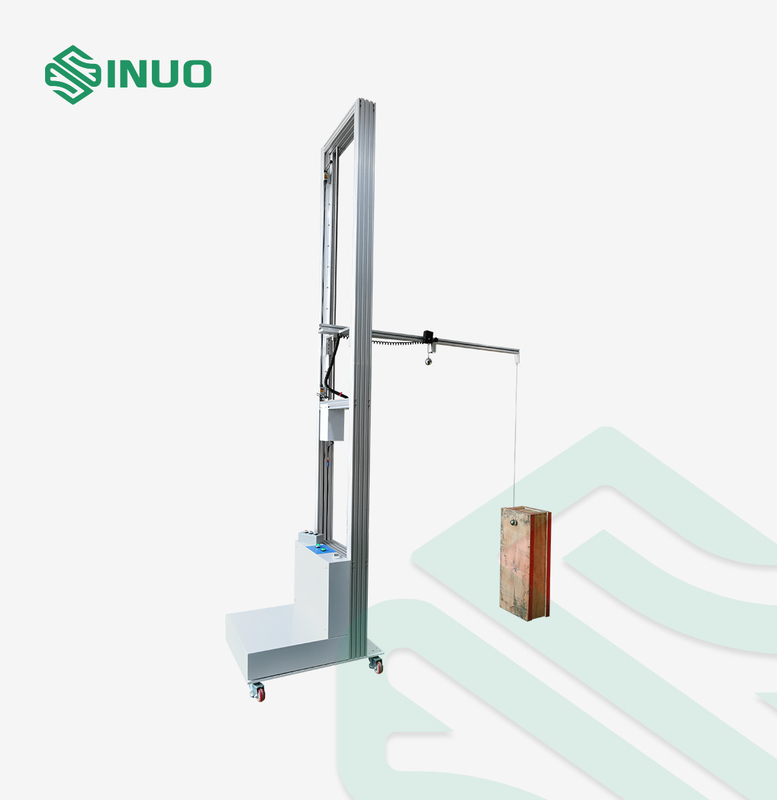

यह इलेक्ट्रिक वाहन स्टील बॉल इम्पैक्ट टेस्ट डिवाइस एप्लीकेशन: यह उपकरण बाड़े के लिए ड्रॉप इम्पैक्ट टेस्ट के लिए उपयुक्त है।

टेस्ट सैंपल: इलेक्ट्रिकल वाहन चार्जिंग स्टेशन, ल्यूमिनरीज़, ऑडियो, वीडियो और इसी तरह के इलेक्ट्रॉनिक उपकरण, सूचना प्रौद्योगिकी उपकरण

विशेषता:

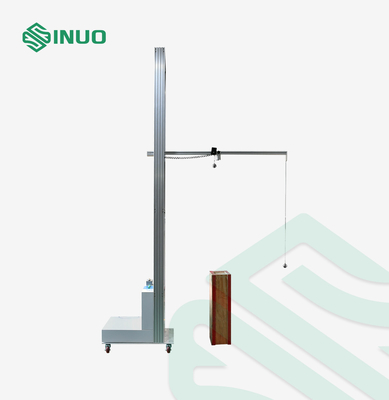

1. वर्टिकल ड्रॉप इम्पैक्ट टेस्ट: सिस्टम इलेक्ट्रोमैग्नेट को Ф50mm, 500±25g की एक ठोस स्टील की गेंद को रिलीज करने के लिए नियंत्रित करता है, ताकि यह चार्जिंग स्टेशन की ऊपरी सतह पर 1.3m की ऊंचाई से स्वतंत्र रूप से गिर सके, और प्रभाव ऊर्जा परीक्षण नमूने पर 6.5J उत्पन्न होता है;
2. स्विंग इम्पैक्ट टेस्ट: सिस्टम इलेक्ट्रोमैग्नेट को Ф50mm, 500±25g की ठोस स्टील की गेंद को छोड़ने के लिए नियंत्रित करता है, ताकि यह चार्जिंग स्टेशन के किनारे को प्रभावित करने के लिए 1.3m स्टील वायर रस्सी के साथ क्षैतिज 0° स्थिति से स्वतंत्र रूप से झूले। नमूने पर 6.5J का प्रभाव ऊर्जा परीक्षण उत्पन्न होता है;प्रभाव नमूने के चार 90° दिशाओं के किनारों पर किया जा सकता है।
3. ट्रॉली संरचना का उपयोग करके, यह चल सकता है और नमूने के चारों ओर स्थित हो सकता है और नमूने के विभिन्न पक्षों का परीक्षण कर सकता है।
4. विद्युत उठाने की संरचना को अपनाया जाता है, स्टील की गेंदों की स्थापना श्रम-बचत है, और विभिन्न ऊंचाइयों पर नमूने की शीर्ष और पार्श्व सतहों पर प्रभाव संतुष्ट है।
5. यह इलेक्ट्रोमैग्नेट द्वारा जारी किया जाता है, जिसे उच्च सुरक्षा कारक के साथ रिमोट इन्फ्रारेड रिमोट कंट्रोलर द्वारा नियंत्रित किया जा सकता है।
6. प्रभाव के दो तरीके हैं: ऊर्ध्वाधर प्रभाव और स्विंग प्रभाव, जो पूरी तरह से मानक आवश्यकताओं को पूरा करते हैं
7. उपकरण लंबवत ड्रॉप और स्विंग प्रभाव के दो रूपों में परीक्षण कर सकते हैं


ऑपरेशन के चरणके लियेस्टील बॉल इम्पैक्ट टेस्ट डिवाइस


परीक्षा की तैयारी
1. यह सुनिश्चित करने के लिए नमूना को सामान्य स्थिति में ठीक करें कि सहायक सतह एक कठोर सहायक सतह है, और जमीन और दीवार को सहायक सतह के रूप में पसंद किया जाता है।
2. डिवाइस को 220V बिजली की आपूर्ति से कनेक्ट करें, और नमूने के अनुसार ड्रॉप विधि का चयन करें: लंबवत ड्रॉप या स्विंग प्रभाव।

कार्यक्षेत्र प्रभाव परीक्षण
1. उपकरण को स्थानांतरित करें ताकि स्टील की गेंद को पकड़ने वाली रॉड नमूने के ऊपर हो, और इलेक्ट्रोमैग्नेट की स्थिति को ठीक करें और स्टील की गेंद को उस स्थिति को प्रभावित करने के लिए ऊर्ध्वाधर स्टील की गेंद को प्रभावित करें जहां नमूना को प्रभावित करने की आवश्यकता है।इलेक्ट्रोमैग्नेट और स्टील बॉल की स्थिति को ठीक करने के लिए शिकंजा कसें, और उपकरण को हिलने से रोकने के लिए उपकरण के पहिये पर ब्रेकिंग डिवाइस को ठीक करें।
2. वर्टिकल इम्पैक्ट स्टील बॉल की स्टील वायर रस्सी को 1.3 मीटर से अधिक तक लंबा करें, स्टील बॉल को इलेक्ट्रोमैग्नेट पर रखें और रिलीज़ बटन या वायरलेस रिमोट कंट्रोल के 5 दबाएं।बटन इंडिकेटर लाइट चालू है और स्टील बॉल को आकर्षित करने के लिए इलेक्ट्रोमैग्नेट सक्रिय है।
3. ऊपर (वायरलेस रिमोट कंट्रोल 3) या नीचे (वायरलेस रिमोट कंट्रोल 4) बटन दबाएं, ताकि स्टील बॉल के नीचे और नमूने की सतह के बीच की दूरी 1.3 मीटर की ऊंचाई हो।
4. बटन बाउंस या वायरलेस रिमोट कंट्रोल के 6 बटन बनाने के लिए रिलीज बटन को फिर से दबाएं, इलेक्ट्रोमैग्नेट बंद हो जाता है और स्टील बॉल जारी हो जाती है, और स्टील बॉल सैंपल को प्रभावित करने के लिए फ्री फॉल में होती है।

दोलन प्रभाव परीक्षण
1. उपकरण को स्थानांतरित करें ताकि दोलनशील स्टील की गेंद नमूने की सतह के साथ लंबवत संपर्क में हो।
2. स्टील बॉल को इलेक्ट्रोमैग्नेट पर रखें और रिलीज़ बटन या वायरलेस रिमोट कंट्रोल के 5 दबाएं।बटन इंडिकेटर लाइट चालू है और स्टील बॉल को आकर्षित करने के लिए इलेक्ट्रोमैग्नेट सक्रिय है।

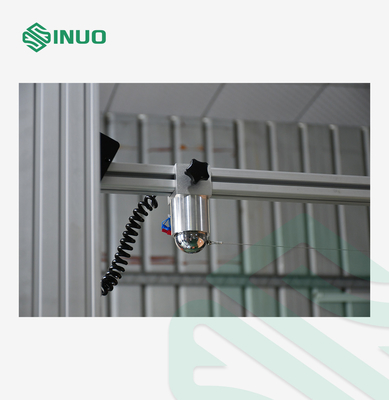

3. इलेक्ट्रोमैग्नेट पर टॉर्क्स स्क्रू को ढीला करें, इसे बाईं ओर ले जाएं ताकि स्टील बॉल की वायर रस्सी सीधी अवस्था में हो, और इलेक्ट्रोमैग्नेट पर टॉर्क्स स्क्रू को लॉक करें, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।
4. नमूने के प्रभाव बिंदु को निर्धारित करने के लिए ऊपर (वायरलेस रिमोट 3) या नीचे (वायरलेस रिमोट 4) बटन दबाएं।
5. स्टील बॉल को रिलीज करने के लिए फिर से रिलीज बटन या वायरलेस रिमोट कंट्रोल के 6 बटन को दबाएं।स्टील बॉल फ्री फॉल मोशन में सैंपल को प्रभावित करती है।प्रभाव के बाद, द्वितीयक प्रभाव को रोकने के लिए स्टील की गेंद को हाथ से पकड़ें।

नमूना जांचें
परीक्षण के बाद, नमूने की प्रभाव स्थिति की जांच करें, और निर्धारित करें कि नमूना मानक आवश्यकताओं के अनुसार योग्य है या नहीं।
