| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN881-1200L |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

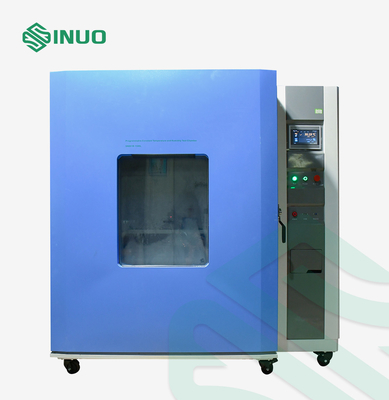

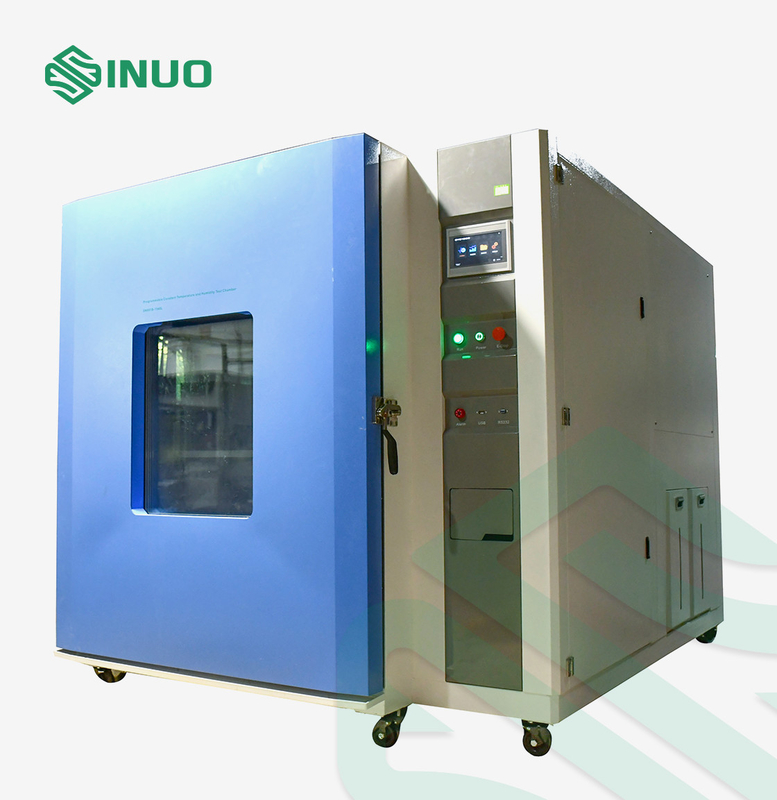

एसी ईवीएसई के लिए प्रोग्राम करने योग्य लगातार तापमान और आर्द्रता परीक्षण कक्ष
अनुपालन मानक और खंड
IEC60068-2-1:2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: कोल्ड, आईडीटी"
IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट- टेस्ट बी-ड्राई हीट, आईडीटी"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर अवस्था, IDT"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: टेस्ट-टेस्ट डीबी: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
तकनीकी मापदंड
|
नमूना सीमा |
यह परीक्षण कक्ष प्रतिबंधित करता है: ज्वलनशील, विस्फोटक और वाष्पशील पदार्थ के नमूनों का परीक्षण या भंडारण संक्षारक पदार्थों के नमूनों का परीक्षण या भंडारण जैविक नमूनों का परीक्षण या भंडारण मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण या भंडारण रेडियोधर्मी सामग्री के नमूनों का परीक्षण या भंडारण अत्यधिक विषैले पदार्थ के नमूनों का परीक्षण या भंडारण परीक्षण या भंडारण के दौरान ज्वलनशील, विस्फोटक, अस्थिर, अत्यधिक विषैले, संक्षारक और रेडियोधर्मी सामग्री का उत्पादन करने वाले नमूनों का परीक्षण या भंडारण |
||||||||||||||||||||||||
|
मात्रा, आकार और वजन |
|||||||||||||||||||||||||
|
नाममात्र सामग्री मात्रा |
1200 एल | ||||||||||||||||||||||||
|
आंतरिक कक्ष का आकार |
डब्ल्यू (1000) मिमी * डी (1000) मिमी * एच (1200) मिमी | ||||||||||||||||||||||||
|
बाहरी आयाम |
लगभग।डब्ल्यू (1450) मिमी * डी (1250) मिमी * एच (2050) मिमी (शीर्ष मोटर भाग को छोड़कर) | ||||||||||||||||||||||||
|
वज़न |
लगभग।780 किग्रा | ||||||||||||||||||||||||
|
प्रदर्शन |
|||||||||||||||||||||||||
|
तापमान की रेंज |
तापमान सीमा: -55 ℃ ~ + 100 ℃ | ||||||||||||||||||||||||
|
आर्द्रता सीमा |
(25 ~ 98)% आरएच (तापमान और आर्द्रता नियंत्रित करने योग्य रेंज चार्ट देखें, कोई सक्रिय गीला और गर्मी भार नहीं)
तापमान और आर्द्रता नियंत्रित रेंज चार्ट |
||||||||||||||||||||||||
|
तापमान में उतार-चढ़ाव |
≤±0.5℃ (स्थिर स्थिति) | ||||||||||||||||||||||||
|
तापमान एकरूपता |
≤2.0 ℃ (स्थिर स्थिति) | ||||||||||||||||||||||||
|
ताप समय |
3 ℃ / मिनट (बिना किसी भार के गैर-रैखिक) | ||||||||||||||||||||||||
|
ठंड का समय |
1 ℃ / मिनट (बिना किसी भार के गैर-रैखिक) | ||||||||||||||||||||||||
|
सापेक्ष आर्द्रता त्रुटि |
± 3.0% आरएच | ||||||||||||||||||||||||
|
तापमान और आर्द्रता प्रदर्शन सटीकता |
0.01 डिग्री सेल्सियस / 0.1% आरएच | ||||||||||||||||||||||||
|
लाइव लोड हैंडलिंग क्षमता |
+ 20 डिग्री सेल्सियस पर 1000 वाट; 0 डिग्री सेल्सियस पर 800 वाट; -20 डिग्री सेल्सियस पर 500 वाट;तथा -40 डिग्री सेल्सियस पर 300 वाट। |
||||||||||||||||||||||||
|
काम का शोर
|
ध्वनि स्तर≤85dB (25 डिग्री सेल्सियस के परिवेश तापमान और कम प्रतिध्वनि के साथ एक ध्वनिरोधी कमरे में मापा जाता है; एक भार का उपयोग करके, 8 बिंदुओं के औसत मूल्य का परीक्षण किया जाता है; प्रत्येक परीक्षण बिंदु शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर दूर होता है) |
||||||||||||||||||||||||
|
संरचनात्मक विशेषताएं |
|||||||||||||||||||||||||
|
सामग्री
|
1. बाहरी दीवार सामग्री: कोल्ड रोल्ड स्टील प्लेट, पिकलिंग और फॉस्फेटिंग उन्नत पाउडर बेकिंग पेंट 2. आंतरिक दीवार सामग्री: SUS304 # स्टेनलेस स्टील प्लेट 3. चैंबर इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम + ग्लास फाइबर |
||||||||||||||||||||||||
|
वायु वाहिनी के पुर्जे |
केन्द्रापसारक प्रशंसक;एयर आउटलेट हवा की मात्रा, ऊंचाई और वापसी हवा की मात्रा को समायोजित कर सकता है | ||||||||||||||||||||||||
|

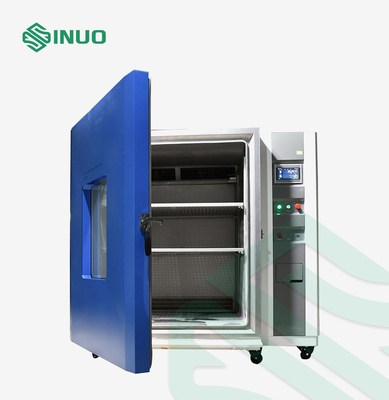

द्वार |
सिंगल ओपन डोर, हैंडल-टाइप नॉन-रिएक्शन हैंडल के साथ, डोर एक ऑब्जर्वेशन विंडो, लाइटिंग लैंप, विंडो / डोर फ्रेम एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस, डोर साइज: 1.0 * 1.2M से लैस है। | ||||||||||||||||||||||||
|
अवलोकन खिड़की |
दरवाजा एक प्रवाहकीय फिल्म विस्फोट प्रूफ टेम्पर्ड ग्लास ऑब्जर्वेशन विंडो (एंटी-कंडेनसेशन फंक्शन के साथ) के साथ है, विंडो का आकार: 500W × 600H (मिमी) | ||||||||||||||||||||||||
|
प्रशंसक |
लंबी धुरी केन्द्रापसारक प्रशंसक | ||||||||||||||||||||||||
|

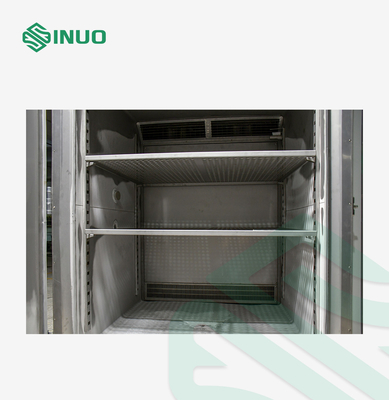

नमूना रैक |
दो बिल्ट-इन स्टेनलेस स्टील एडजस्टेबल मूवेबल ट्रे रैक | ||||||||||||||||||||||||
|
प्ररित करनेवाला |
ताइवान से आयातित स्टेनलेस स्टील प्ररित करनेवाला का प्रयोग करें
|
||||||||||||||||||||||||
|
हीटर |
निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटर | ||||||||||||||||||||||||
|
प्रशीतन कंप्रेसर
|
फ्रेंच टेकुमसेह कंप्रेसर | ||||||||||||||||||||||||
|
बाष्पीकरण करनेवाला
|
फिन प्रकार बाष्पीकरण करनेवाला | ||||||||||||||||||||||||
|
रेफ्रिजरेटिंग विधि
|
यांत्रिक कंप्रेसर झरना | ||||||||||||||||||||||||
|
ठंडा करने का तरीका
|
हवा ठंडी करना | ||||||||||||||||||||||||
|
तापमान नियंत्रण उपकरण
|
7 इंच का स्मार्ट एलसीडी टच प्रोग्रामेबल कंट्रोलर | ||||||||||||||||||||||||
|
सीसे का छेद
|
Φ50 मिमी, 2 पीसी, प्रत्येक एक विशेष फोम रबर प्लग (चैम्बर के बाईं ओर स्थित) से सुसज्जित है | ||||||||||||||||||||||||
|
हटाने योग्य अलमारियों
|
2 सेट, प्रत्येक में न्यूनतम 20 किग्रा हो सकता है | ||||||||||||||||||||||||
|
ताप, आर्द्रीकरण और प्रशीतन प्रणाली और उनके कार्य सिद्धांत
|
|||||||||||||||||||||||||
|
तापन प्रणाली |
स्टेनलेस स्टील स्लीव टाइप एंटी-ड्राई हीटिंग ट्यूब बिल्ट-इन निकल-क्रोमियम अलॉय हीटिंग वायर | ||||||||||||||||||||||||
| U- आकार का फिन टाइप स्टेनलेस स्टील हाई-स्पीड हीटिंग इलेक्ट्रिक हीटर हीटिंग के लिए उपयोग किया जाता है | |||||||||||||||||||||||||
| पूरी तरह से स्वतंत्र प्रणाली, नियंत्रण सर्किट को प्रभावित नहीं करती है | |||||||||||||||||||||||||
|
आर्द्रीकरण प्रणाली |
आर्द्रीकरण विधि: 1. बाहरी वियोज्य बॉयलर आर्द्रीकरण विधि या अंतर्निर्मित पानी की टंकी आर्द्रीकरण 2. स्टेनलेस स्टील आर्मर्ड ह्यूमिडिफायर 3. ह्यूमिडिफ़ायर नियंत्रण मोड: गैर-संपर्क समान अवधि पल्स चौड़ाई समायोजन, SSR (सॉलिड स्टेट रिले) 4. जल स्तर नियंत्रण उपकरण, ह्यूमिडिफायर एंटी-ड्राई बर्निंग डिवाइस, तलछट संग्रह उपकरण, तरल स्तर अवलोकन खिड़की 5. ह्यूमिडिफायर पावर: 6KW ह्यूमिडिफायर: 1. स्वचालित जल आपूर्ति उपकरण या पुश-बटन इलेक्ट्रिक स्वचालित जल पुनःपूर्ति 2. आरओ झिल्ली + सक्रिय कार्बन जल आपूर्ति फ़िल्टर, सफाई के लिए हटाने योग्य 3. गलत संचालन को रोकने के लिए उच्च और निम्न तापमान डबल जल स्तर इलेक्ट्रॉनिक तरल स्तर स्विच 4. पानी की कमी और खाली हीटिंग और अधिक तापमान संरक्षण + अति-निम्न जल स्तर संरक्षण + उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए समय-समय पर पानी की आपूर्ति |
||||||||||||||||||||||||
|
प्रशीतन प्रणाली |
शीतलन विधि: वायु-शीतलन | ||||||||||||||||||||||||
| प्रशीतन कंप्रेसर: पर्यावरण के अनुकूल सर्द के साथ फ्रेंच टेकुमसेह कंप्रेसर | |||||||||||||||||||||||||
| रेफ्रिजरेंट कॉपर ट्यूब: इनर स्पाइरल के-टाइप रेफ्रिजरेंट कॉपर ट्यूब | |||||||||||||||||||||||||
| कंडेनसर: लहर के आकार का फिन प्रकार एयर कूल्ड कंडेनसर | |||||||||||||||||||||||||
| बाष्पीकरण करनेवाला: ढलान प्रकार फिन-ट्यूब बाष्पीकरणकर्ता | |||||||||||||||||||||||||
| बर्फ़ीली तत्व: मूल आयातित सोलनॉइड वाल्व, सुखाने वाला फ़िल्टर, आदि। | |||||||||||||||||||||||||
| रेफ्रिजरेंट: R448a और R 508b | |||||||||||||||||||||||||
|
विशेषताएँ |
पूरे सिस्टम की पाइपलाइन 22 किग्रा लीक डिटेक्शन टेस्ट के अधीन हैं | ||||||||||||||||||||||||
| हीटिंग और कूलिंग सिस्टम पूरी तरह से स्वतंत्र है | |||||||||||||||||||||||||
| कंपनी की पेशेवर तकनीकी विशेषताओं से लैस, यह उच्च तापमान और उच्च दबाव वाले एयरफ्लो को कूलिंग मशीन पर लौटने से रोक सकता है और सिस्टम को नुकसान पहुंचा सकता है। | |||||||||||||||||||||||||
| सभी प्रशीतन प्रणाली क्रिया कार्यक्रम पूरी तरह से माइक्रो कंप्यूटर नियंत्रक द्वारा नियंत्रित होते हैं | |||||||||||||||||||||||||
|
विद्युत नियंत्रण प्रणाली |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
विनियमन प्रणाली |
|||||||||||||||||||||||||
|
नियमन विधि |
मजबूर परिसंचरण वेंटिलेशन, संतुलन तापमान विनियमन विधि।नियंत्रण प्रणाली सिस्टम द्वारा निर्धारित तापमान बिंदु के अनुसार पीआईडी स्वचालित गणना आउटपुट के माध्यम से हीटर के आउटपुट को नियंत्रित करती है, और अंत में एक गतिशील संतुलन तक पहुंचती है। |
||||||||||||||||||||||||
|
परिसंचरण तंत्र |
बिल्ट-इन एयर-कंडीशनिंग रूम, सर्कुलेटिंग एयर डक्ट और लॉन्ग एक्सियल फ्लो फैन हवा के प्रवाह में सुधार करके हवा के प्रवाह और ताप क्षमता में सुधार कर सकते हैं और परीक्षण कक्ष के तापमान की एकरूपता में काफी सुधार कर सकते हैं। | ||||||||||||||||||||||||
|
कार्यक्रम नियंत्रण प्रणाली |
|||||||||||||||||||||||||
|
नियंत्रक |
7 इंच स्मार्ट एलसीडी टच प्रोग्राम करने योग्य नियंत्रक | ||||||||||||||||||||||||
|
टच-टाइप उच्च-रिज़ॉल्यूशन स्क्रीन |
निश्चित शर्तों, कार्यक्रम की शर्तों की मनमानी सेटिंग, और क्यूरिंग टेस्ट नाम, सीरियल नंबर आदि की सेटिंग। | ||||||||||||||||||||||||
|
समय सीमा निर्धारित की जा सकती है |
0—999H59min | ||||||||||||||||||||||||
|
प्रोग्राम करने योग्य मोड |
वहीं, अलग-अलग शर्तों वाले प्रोग्राम के 120 ग्रुप सेट किए जा सकते हैं।कार्यक्रमों के किसी भी समूह में, इसे 1200 खंडों में विभाजित किया जा सकता है, और चक्रों को निष्पादित करने के लिए, या किसी अनुभाग या समूह के चक्र कार्य को करने के लिए खंडों की संख्या का हिस्सा मनमाने ढंग से बाधित किया जा सकता है। | ||||||||||||||||||||||||
|
सुरक्षा |
इसमें एक पावर-ऑफ मेमोरी डिवाइस है, जो बिजली बहाल होने पर शेष कार्यक्रमों को निष्पादित करना जारी रख सकता है, और स्टार्टअप और मशीन चलने के समय को निष्पादित करने के लिए मशीन अपॉइंटमेंट के रूप में उपयोग किया जा सकता है। | ||||||||||||||||||||||||
|
नियंत्रण |
तापमान वृद्धि और गिरावट ढलान नियंत्रण, वक्र नियंत्रण के लिए इस्तेमाल किया जा सकता है, और तापमान और आर्द्रता संदर्भ बिंदुओं को स्वयं-सुधारने का कार्य करता है।इसमें पीआईडी स्वचालित गणना का कार्य है, जो मैन्युअल सेटिंग के कारण होने वाली सुविधा को कम कर सकता है। | ||||||||||||||||||||||||
|
संचार समारोह |
U डिस्क इंटरफ़ेस, RS-232 इंटरफ़ेस, मिसऑपरेशन हार्डवेयर लॉक (LOCK), कंप्यूटर संचार सॉफ़्टवेयर प्रदान किया गया है | ||||||||||||||||||||||||
|
स्थापना |
सेटिंग्स और सभी शर्तें माइक्रो कंप्यूटर द्वारा स्वचालित रूप से लॉक हो जाती हैं | ||||||||||||||||||||||||
|
खतरे की घंटी |
यदि सेटिंग या संचालन के दौरान कोई त्रुटि होती है, तो एक चेतावनी संकेत प्रदान किया जाएगा | ||||||||||||||||||||||||
|
उत्पादन |
नियंत्रक के पास एक रिकॉर्डिंग सिग्नल पोर्ट आउटपुट होता है, जिसे तापमान और आर्द्रता रिकॉर्डर से जोड़ा जा सकता है और रिकॉर्डिंग वक्र आउटपुट कर सकता है | ||||||||||||||||||||||||
|
इंटरफेस |
मानक RS-232 संचार इंटरफ़ेस से लैस, लंबी संचरण दूरी, नियंत्रण और रिकॉर्डिंग के लिए पीसी से जोड़ा जा सकता है। | ||||||||||||||||||||||||
|
सुरक्षा सुरक्षा उपकरण |
|||||||||||||||||||||||||
|
प्रशीतन प्रणाली |
1. कंप्रेसर अति ताप संरक्षण 2. कंप्रेसर ओवरकुरेंट संरक्षण 3. कंप्रेसर उच्च और निम्न दबाव संरक्षण 4. कंप्रेसर तेल दबाव संरक्षण (बड़े अर्ध-हर्मेटिक कंप्रेशर्स के लिए वैकल्पिक) 5. तरल आपूर्ति तापमान के लिए अधिक तापमान संरक्षण 6. अल्ट्रा-हाई प्रेशर रिलीफ प्रोटेक्शन 7. एयर-कूल्ड: कंडेनसिंग फैन ओवरहीट प्रोटेक्शन |
||||||||||||||||||||||||
|
परीक्षण कक्ष |
1. तापमान संरक्षण पर समायोज्य
|
||||||||||||||||||||||||
|
अन्य सुरक्षा |
1. कुल बिजली चरण अनुक्रम और चरण हानि संरक्षण (तीन चरण बिजली आपूर्ति के लिए लागू) 2. अधिभार और शॉर्ट सर्किट संरक्षण 3. बॉक्स के कई उद्घाटन के कारण रेफ्रिजरेशन सिस्टम विफलता अलार्म सुरक्षा |
||||||||||||||||||||||||
|
उपयोग की शर्तें |
उपयोगकर्ता द्वारा निम्नलिखित शर्तों की गारंटी दी जाती है | ||||||||||||||||||||||||
|
स्थापना स्थल |
1. जमीन समतल और हवादार हो
A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com |
||||||||||||||||||||||||
|
पर्यावरण की स्थिति |
1. तापमान: 5 ℃ ~ 35 ℃ 2. सापेक्ष आर्द्रता: ≤85% 3. वायुदाब: 86kPa ~ 106kPa |
||||||||||||||||||||||||
| बिजली आपूर्ति की स्थिति | बिजली आपूर्ति आवश्यकताएँ: 1. 208V से 230V के इनपुट के तहत काम करने के लिए परीक्षण कक्ष प्राप्त करने के लिए 20KVA एसी फ्रीक्वेंसी पावर के साथ आओ, चरण: 3 चरण, आवृत्ति: 60Hz 4. सुरक्षात्मक पृथ्वी जमीन प्रतिरोध 4Ω से कम है 5. उपयोगकर्ता को स्थापना स्थल पर संबंधित क्षमता के वायु या बिजली स्विच के साथ उपकरण को कॉन्फ़िगर करने की आवश्यकता होती है, और यह स्विच डिवाइस द्वारा स्वतंत्र रूप से उपयोग किया जाना चाहिए |
||||||||||||||||||||||||
| अधिकतम करंट अधिकतम बिजली की खपत |
Imax≤32A Pmax≤15KW |
||||||||||||||||||||||||
| अन्य | परीक्षण के दौरान परीक्षण कक्ष का दरवाजा खोलने से कक्ष में तापमान और आर्द्रता में उतार-चढ़ाव होगा;यदि दरवाजा कई बार खोला जाता है या लंबे समय तक खुला छोड़ दिया जाता है या परीक्षण नमूना परीक्षण के दौरान नमी का उत्सर्जन करता है, तो रेफ्रिजरेशन सिस्टम हीट एक्सचेंजर जम सकता है और काम नहीं करता है। | ||||||||||||||||||||||||
उपकरण अवलोकन
यह परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।यह व्यापक रूप से भंडारण, परिवहन और उपयोग के दौरान उच्च और निम्न तापमान और आर्द्र वातावरण के तहत विद्युत, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्री के उच्च और निम्न तापमान अनुकूलन क्षमता का निर्धारण किया जा सके। तापमान और आर्द्र वातावरण, विशेष रूप से उत्पाद विद्युतीकरण के प्रदर्शन और यांत्रिक गुणों में परिवर्तन के लिए।
