| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN886-18m³ |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

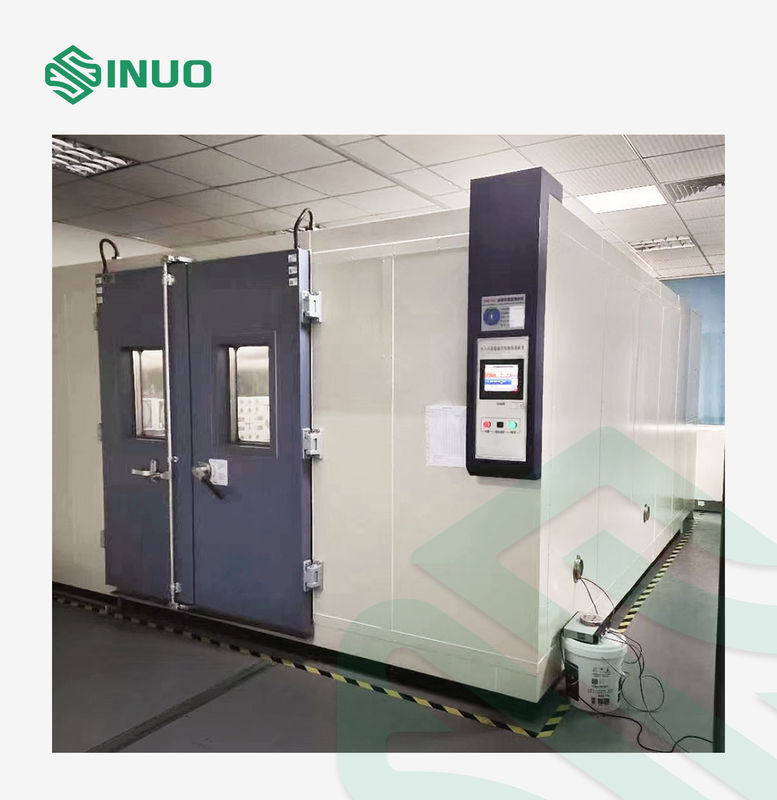

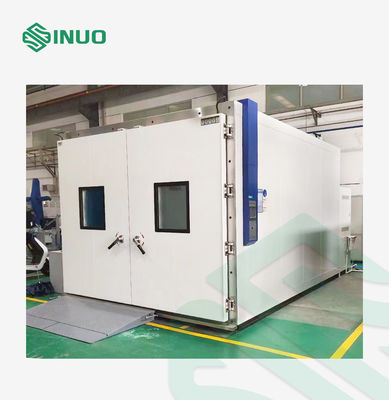

18m³ उच्च और निम्न तापमान जलवायु में चलनाइलेक्ट्रिक वाहन ईवीएसई के लिए चैंबर
अनुपालन मानक और खंड
आईईसी 60068-2-1: 2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी"
आईईसी 60068-2-2: 2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, IDT"
और आवश्यकआईईसी/सीडीवी 61851-1"इलेक्ट्रिक वाहन प्रवाहकीय चार्जिंग सिस्टम - भाग 1: सामान्य आवश्यकताएं"खंड 12.9 और 12.10.
उपकरण अवलोकन
अनुप्रयोग:इसका उपयोग इलेक्ट्रीशियन, इलेक्ट्रॉनिक्स, मशीनरी, और बड़े भागों, अर्ध-तैयार उत्पादों और तैयार उत्पादों पर उच्च और निम्न तापमान और नम गर्मी परीक्षणों के लिए किया जाता है।नकली तापमान और आर्द्रता की स्थिति के तहत उत्पादों, भागों आदि की गुणवत्ता और विश्वसनीयता परीक्षण की प्रक्रिया करें।
परीक्षण सिद्धांत:हीटिंग, आर्द्रीकरण और प्रशीतन प्रणाली का उपयोग कक्ष में परिवेश के तापमान और आर्द्रता को नियंत्रित करने और बदलने के लिए किया जाता है, परिवेश के तापमान / आर्द्रता और परीक्षण के लिए आवश्यक वैकल्पिक प्रक्रियाओं का अनुकरण करता है।
संरचना:बंद कक्ष संरचना को अपनाना।
तकनीकी मापदंड
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली | |
| चैंबर आंतरिक आकार |
18मी3: WDH=3×2×3m अनुकूलित किया जा सकता है |
|
| तापमान की रेंज |
-40 डिग्री सेल्सियस ~ 120 डिग्री सेल्सियस |
|
| तापमान एकरूपता | ±2.0℃ | |
| तापमान संकल्प | ±0.01℃ | |
| तापमान में उतार-चढ़ाव | ± 2 ℃ | |
| आर्द्रता रेंज | 30%〜98% आरएच | |
| आर्द्रता एकरूपता |
<75% आरएच: ± 3% आरएच > 75% आरएच: ± 5% आरएच |
|
| तापन दर | आरटी～120℃≤90मिनट | |
| ठंडा करने की दर | आरटी～-40℃≤130मिनट | |
| तापमान और आर्द्रता रेंज चिह्न |  |
|
| सिस्टम मुख्य संरचना | ||
| चैंबर बॉडी | आंतरिक कक्ष SUS304 # स्टेनलेस स्टील प्लेट, गोल आकार, चिकनी, साफ करने में आसान से बना है | |
| बाहरी कक्ष उन्नत ठंडे और गर्म स्टील प्लेट गैर स्थैतिक नैनो-बेकिंग पेंट से बना है | ||
| लीड होल: आंतरिक और बाहरी कक्ष रबर स्टॉपर के साथ थ्रेडिंग होल से सुसज्जित होते हैं | ||
| इन्सुलेशन सामग्री: पॉलीयूरेथेन फोम | ||
| अवलोकन खिड़की: डबल-लेयर विस्फोट-सबूत टेम्पर्ड ग्लास दरवाजा | ||
| तापन प्रणाली | ताप विधि: विद्युत ताप | |
| उच्च गुणवत्ता निकल-क्रोमियम तार इलेक्ट्रिक हीटर, संपर्क रहित नियंत्रण (एसएसआर) | ||
| आर्द्रीकरण प्रणाली | आर्द्रीकरण विधि: बाहरी आर्द्रीकरण संरचना | |
| शीतलन प्रणाली | जर्मन बॉक सेमी-टाइट कंप्रेसर या जर्मन बिट्ज़र सेमी-कॉम्पैक्ट कंप्रेसर | |
| गैर-फ्लोरीन पर्यावरण के अनुकूल सर्द R404A R23, पर्यावरण नियमों के अनुरूप, सुरक्षित और गैर विषैले। | ||
| शेल और ट्यूब कंडेनसर (पानी ठंडा)। | ||
| उच्च प्रदर्शन फिन प्रकार स्वचालित भार क्षमता समायोजन, कम तापमान का दीर्घकालिक उपयोग और ठंढ के बिना उच्च आर्द्रता की स्थिति। | ||
| नियंत्रण प्रणाली | टच स्क्रीन: वीनव्यू प्रोग्राम करने योग्य तापमान और आर्द्रता नियंत्रक (7 इंच 16-बिट ट्रू कलर टच स्क्रीन) | |
| तापमान नियंत्रण: पीआईडी स्व-ट्यूनिंग, कक्षा ए पीटी 100 प्लैटिनम प्रतिरोध सेंसर का उपयोग कर | ||
|
समारोह: निश्चित मूल्य परीक्षण और कार्यक्रम परीक्षण निश्चित मूल्य परीक्षण: जब परीक्षण वातावरण को केवल एक ही तापमान और आर्द्रता की आवश्यकता होती है, तो आवश्यक तापमान, आर्द्रता और चलने का समय निर्धारित करने के लिए इस मोड का चयन करना। कार्यक्रम परीक्षण: जब परीक्षण वातावरण में कई तापमान और आर्द्रता की आवश्यकता होती है, तो प्रत्येक कार्यक्रम का तापमान, आर्द्रता और चलने का समय निर्धारित करने के लिए इस मोड का चयन करें।उपयोगकर्ता प्रोग्राम के चलने का क्रम निर्धारित कर सकता है।कार्यक्रम समूह 100 समूहों तक है। |
||
| आधार सामग्री भंडारण | तापमान और आर्द्रता वक्र इंटरफ़ेस के साथ, मानक R232 इंटरफ़ेस या यू डिस्क संचार इंटरफ़ेस के साथ, डेटा डाउनलोड किया जा सकता है, और डेटा परिवर्तन और प्रक्रियाओं को रिकॉर्ड किया जा सकता है। | |
| सुरक्षा संरक्षण | पावर-ऑफ मेमोरी फ़ंक्शन, चरण अनुक्रम सुरक्षा, रिसाव संरक्षण, अधिक तापमान संरक्षण, कंप्रेसर अधिभार संरक्षण, पानी की कमी अलार्म, असामान्य सुरक्षा | |
| सुरक्षा सुरक्षा उपकरण | हीटर एयर-बर्निंग प्रोटेक्शन स्विच, करंट सर्किट ब्रेकर पर हीटर, करंट ओवरलोड प्रोटेक्शन पर फैन को सर्कुलेट करना | |
| कंप्रेसर उच्च वोल्टेज संरक्षण स्विच, कंप्रेसर ज़्यादा गरम सुरक्षा स्विच, वर्तमान सुरक्षा स्विच पर कंप्रेसर | ||
| अंडर-रिवर्स फेज सर्किट ब्रेकर, नो-फ्यूज स्विच, जीरो-क्रॉसिंग गेट फ्लुइड पावर कंट्रोलर | ||
| अलार्म संकेत | जब उपरोक्त सुरक्षा होती है, तो उपकरण चलना बंद हो जाता है, एक श्रव्य और दृश्य अलार्म जारी किया जाता है, और गलती का स्थान मीटर पर प्रदर्शित होता है। | |
