| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1001-2बी |
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |
EVSE इलेक्ट्रिक वाहन चार्जिंग प्वाइंट IPX56 वर्षा परीक्षण उपकरण
अनुपालन मानक और खंड
आईईसी 61851-1 2017 इलेक्ट्रिक वाहन प्रवाहकीय चार्जिंग सिस्टम - भाग 1: सामान्य आवश्यकताएं।
आईईसी 60529:2013 "संलग्नक द्वारा प्रदान की गई सुरक्षा की डिग्री (आईपी कोड)" आईपीएक्स 5 और आईपीएक्स 6।
उपकरण अवलोकन
परीक्षण प्रणाली का उपयोग बारिश की पर्यावरणीय परिस्थितियों के दौरान नमूना भंडारण, परिवहन और कार्य प्रदर्शन के परीक्षण के लिए किया जाता है।यह बिजली और इलेक्ट्रॉनिक उत्पादों, लैंप, बिजली के घटकों, ऑटोमोबाइल, मोटरसाइकिल और अन्य उत्पादों के लिए उपयुक्त है ताकि बारिश की जलवायु परिस्थितियों का अनुकरण करते हुए उत्पादों और भौतिक और अन्य संबंधित गुणों का परीक्षण किया जा सके।

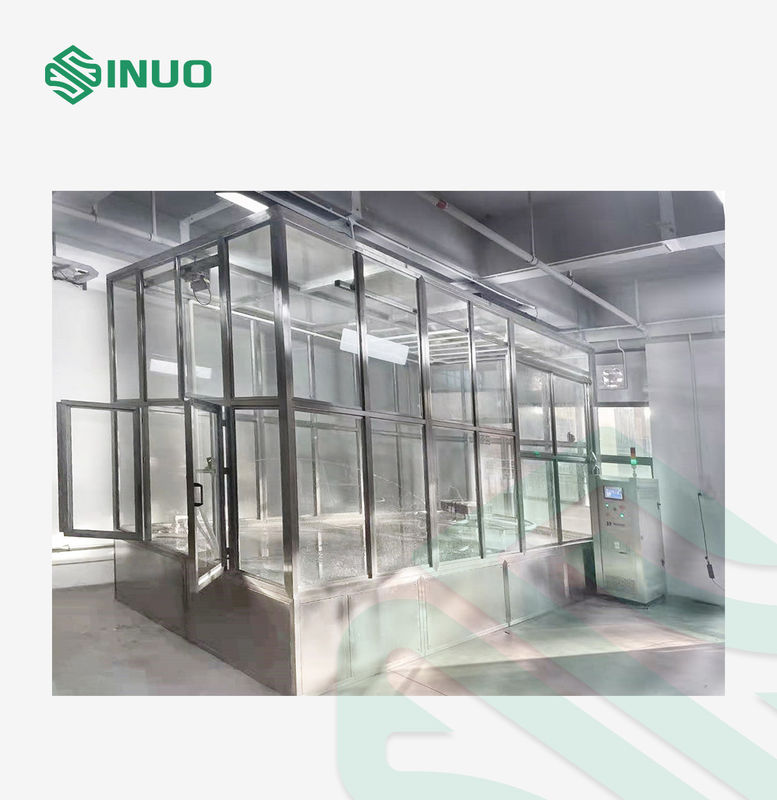

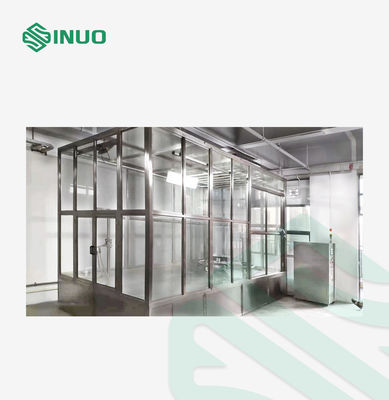

परीक्षण प्रणाली में एक परीक्षण बेंच, एक जल भंडारण टैंक, एक नियंत्रण बॉक्स, एक टर्नटेबल, एक जल संचलन प्रणाली और एक स्प्रे प्रणाली शामिल है।

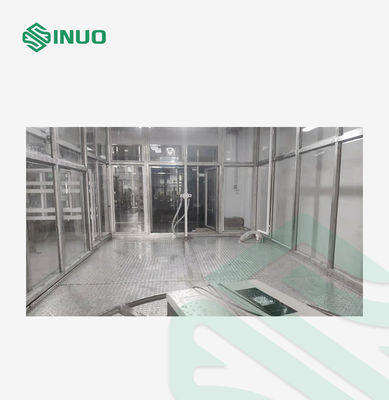

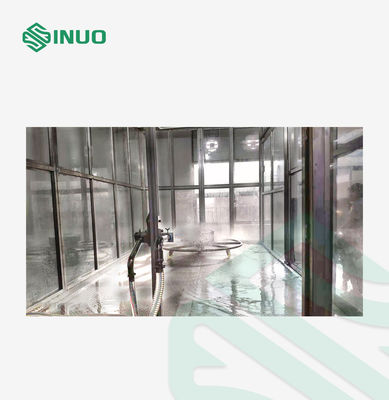

नीचे एक पानी की टंकी है जो स्टेनलेस स्टील के पानी के पंप के माध्यम से दाहिने नियंत्रण बॉक्स के अंदर पानी पंप करती है और नली के नोजल को भेजने से पहले उस पर दबाव डालती है।पंप के आउटलेट को प्रवाहमापी, दबाव नापने का यंत्र और सोलनॉइड वाल्व जैसे नियंत्रण घटकों के साथ डिज़ाइन किया गया है;यह एक स्ट्रोक वाटर सर्कुलेशन सिस्टम इनडोर से सुसज्जित है, टर्नटेबल स्वतंत्र रूप से पानी स्प्रे उपकरण से 2500 मिमी दूर स्थापित है।
तकनीकी मापदंड
| सिस्टम का आकार | 4.5 * 2.5 * 2.4 मीटर (डब्ल्यू * डी * एच) |
| टर्नटेबल व्यास | 1200 मिमी |
| टर्नटेबल लोड | 500 किग्रा |
| वाटर जेट नोजल हेड्स की संख्या | 2सीपीएस;एक IPX5 और दूसरा IPX6 |
| परीक्षण दिशा | नमूने का पक्ष। |
| नमूना से नोजल दूरी | 2500 ~ 3000 मिमी, ऑपरेटर द्वारा नियंत्रित। |
| नोजल आंतरिक व्यास | IPX5 (ग्रेड) 6.3 मिमी;IPX6 (ग्रेड) 12.5 मिमी |
| जल जेट प्रवाह | आईपीएक्स 5 (ग्रेड) 12.5 ± 0.625 (एल / मिनट);IPX6 (ग्रेड) 100 ± 5 (एल/मिनट) |
| पाइप का व्यास | एक आधा इंच और एक इंच उच्च दबाव वाली नली |
| पानी का दबाव | 30～200kpa (प्रवाह द्वारा समायोजित) |
| टर्नटेबल गति | 1-7R/मिनट |
| जल जेट समय | 3,10,30,9999 मिनट (समायोज्य) |
| रनटाइम नियंत्रण | 1～9999मिनट (समायोज्य) |
| पानी स्प्रे दबाव नापने का यंत्र | पानी का दबाव प्रदर्शित कर सकते हैं |
| नियंत्रण प्रणाली | सीमेंस पीएलसी |
| जल जेट प्रणाली | इसमें वाटर पंप, वॉटर प्रेशर गेज और फिक्स्ड नोजल ब्रैकेट शामिल हैं |
| नोजल सामग्री | स्टेनलेस स्टील पाइप |
| पानी की टंकी सामग्री | स्टेनलेस स्टील |
| इलेक्ट्रिक बॉक्स सामग्री | 304 स्टेनलेस स्टील |
