ब्रांड नाम: | Sinuo |
मॉडल संख्या: | एसएन5515 |
एमओक्यू: | 1 |
कीमत: | Customized |
भुगतान की शर्तें: | टी/टी |
आपूर्ति करने की क्षमता: | 20 सेट / क्वार्टर |

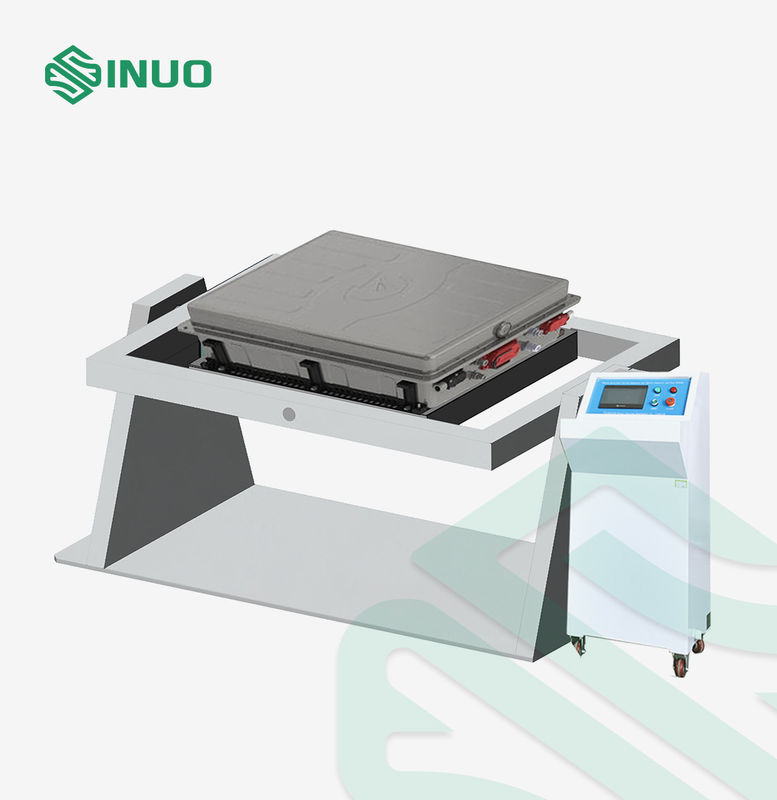

उल 2580 इलेक्ट्रिक वाहन बैटरी पैक ईईएसए रोटेशन टेस्ट उपकरण
अनुपालन मानक और खंड
बैटरी पैक रोटेशन परीक्षण उपकरण UL 2580:2020 क्लॉज 34, आदि की आवश्यकताओं के अनुरूप है।
उपकरण अवलोकन
बैटरी पैक रोटेशन टेस्ट डिवाइस इलेक्ट्रिक वाहन पर स्थापित बैटरी पैकेज/सिस्टम का अनुकरण करना है।जब कार उच्च कोण पर चल रही हो, जैसे कि ऊपर की ओर, नीचे की ओर, रोलओवर, पलटने और अन्य विशेष परिस्थितियों में, बैटरी पैकेज/सिस्टम की स्थिति के बीच अंतर परिणामों का निरीक्षण करें।प्रयोगशाला में बैटरी पैकेजों/प्रणालियों के वास्तविक उपयोग को प्रस्तुत करें।समस्याओं को खोजने, समस्याओं को हल करने, उत्पाद डिजाइन को अनुकूलित करने और उत्पाद की गुणवत्ता में सुधार करने के लिए।बैटरी पैकेज इनवर्जन टेस्ट डिवाइस पावर बैटरी पैकेज/सिस्टम सुरक्षा परीक्षण के लिए एक विशेष परीक्षण उपकरण है।यह लिथियम बैटरी पैकेज निर्माताओं, इलेक्ट्रिक वाहन निर्माताओं और वैज्ञानिक अनुसंधान और परीक्षण इकाइयों के लिए सबसे अच्छा विकल्प है।
तकनीकी मापदंड
नमूना | एसएन5515 |
प्रायोगिक स्थान | W2000xH2000xD1000 मिमी (अनुकूलित किया जा सकता है) |
आयाम | W4650xD2800xH1800mm |
फ्लिप प्लेट का आकार | W2000Xl2000xD20 मिमी (अनुकूलित किया जा सकता है) |
प्लेट की ऊंचाई | 1650mm |
फ्लिप प्लेट सामग्री | मैग्नीशियम एल्यूमीनियम मिश्र धातु |
रोटेशन की रेंज | 360°/मिनट |
नियंत्रित करने का तरीका | पीएलसी + टच स्क्रीन |
सिस्टम पावर | AC380V 50HZ 5.0KW या क्लाइंट की साइट बिजली आपूर्ति आवश्यकताओं से मेल खाता है |
उपकरण का सकल वजन | लगभग 5 टन |
परीक्षण आवश्यकताएँ और चरण
टेस्ट ऑब्जेक्ट: बैटरी पैक या इलेक्ट्रिक एनर्जी स्टोरेज असेंबली
परीक्षण कदम:
बैटरी पैकेज/सिस्टम पहले 90 डिग्री/15 सेकंड की गति से एक्स-अक्ष के चारों ओर 360° घूमता है, फिर 90° की वृद्धि में घूमता है, प्रत्येक 90° की वृद्धि में 1 घंटे के लिए बनाए रखता है, और 360 डिग्री घूमना बंद कर देता है।2 घंटे तक निरीक्षण करें।
बैटरी या सिस्टम पहले Y-अक्ष के चारों ओर 90°/15 सेकंड की गति से 360° घूमता है, फिर 90° की वृद्धि में यात्रा करता है, और प्रत्येक 90-डिग्री की वृद्धि में 1 घंटे तक रहता है, और 360° यात्रा करने के बाद रुक जाता है।2 घंटे के लिए निरीक्षण करें
परीक्षण निर्णय:
जब बैटरी पैकेज/सिस्टम उलटा परीक्षण में होता है, तो बैटरी पैकेज/सिस्टम का रिसाव, आवरण का टूटना, आग या विस्फोट नहीं होता है।और कनेक्शन को विश्वसनीय और संरचना को बरकरार रखें।परीक्षण के बाद, जब इन्सुलेशन प्रतिरोध परीक्षण किया जाता है, तो एसी प्रतिरोध मूल्य 500Ω / वी से कम नहीं होता है या डीसी प्रतिरोध मूल्य 100Ω / वी से कम नहीं होता है।
