| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन887 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/माह |

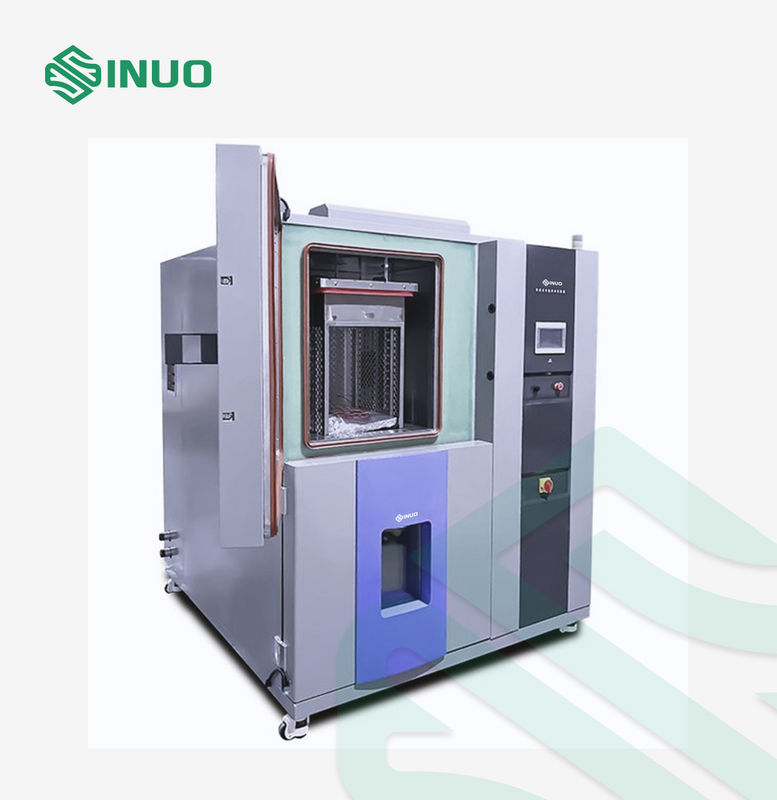

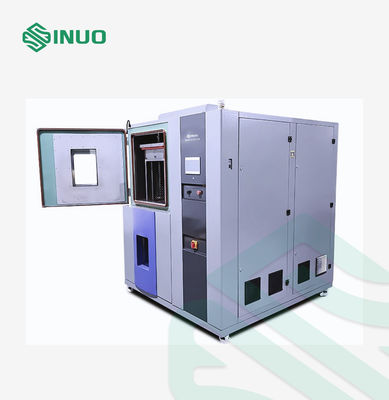

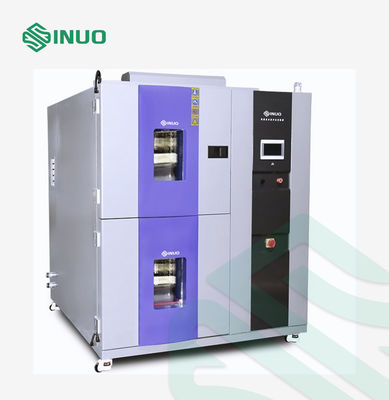

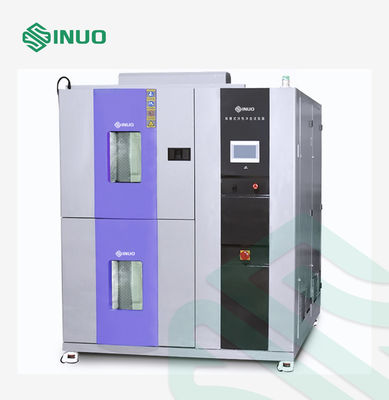

2 जोन कोल्ड एंड हॉट थर्मल शॉक क्लाइमैटिक टेस्ट चैंबर
अनुपालन मानक और खंड
आईईसी 60068-2-1: 2007, पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी
आईईसी 60068-2-2: 1974 इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण—भाग 2: परीक्षण विधियां—परीक्षण बी: शुष्क गर्मी
आईईसी 60068-2-14:1984, बुनियादी पर्यावरण परीक्षण प्रक्रियाएं- भाग 2: परीक्षण-परीक्षण एन: तापमान में परिवर्तन, आईडीटी
MIL-STD-883 और आदि।
उपकरण अवलोकन
2 जोन थर्मल शॉक टेस्ट चैंबर को बास्केट टाइप हॉट एंड कोल्ड शॉक टेस्ट चैंबर भी कहा जाता है, इसे दो भागों में बांटा गया है: उच्च तापमान क्षेत्र और निम्न तापमान क्षेत्र।परीक्षण उत्पाद टोकरी में रखा गया है।टोकरी हस्तांतरण के माध्यम से संतुलन प्रभाव के लिए परीक्षण उत्पाद को उच्च तापमान क्षेत्र या निम्न तापमान क्षेत्र में ले जाया जाता है।परीक्षण के दौरान परीक्षण उत्पाद गतिशील होता है।
इस टू-ज़ोन थर्मल शॉक टेस्ट चैंबर का उपयोग सामग्री संरचना या मिश्रित सामग्री का परीक्षण करने के लिए किया जाता है, जिसे एक पल में अत्यधिक उच्च तापमान और बेहद कम तापमान के निरंतर वातावरण में सहन किया जा सकता है।कम से कम समय में थर्मल विस्तार और संकुचन के कारण होने वाले रासायनिक परिवर्तनों या भौतिक क्षति का परीक्षण करने के लिए।लागू वस्तुओं में धातु, प्लास्टिक, रबर, इलेक्ट्रॉनिक्स और अन्य सामग्री शामिल हैं, जिनका उपयोग उत्पाद सुधार के लिए आधार या संदर्भ के रूप में किया जा सकता है।
तकनीकी मापदंड
| नमूना | एसएन887-70 | एसएन887-100 | एसएन887-150 | एसएन887-252 |
| भीतरी बॉक्स आकार मिमी (डब्ल्यू * एच * डी) | 500×350 ×400 | 500×400×500 | 600×500×500 | 700×600×600 |
| आयाम मिमी (डब्ल्यू * एच * डी) | 1500×1970×1900 | 1500×1740×2300 | 1620×2040×2450 | 1850×2300×2500 |
| तापमान शॉक रेंज |
ए: -40～+150℃, बी:-55～+150℃, सी:-65～+150℃ तीन ऊपर वैकल्पिक या अनुकूलित किया जा सकता है |
|||
| कम तापमान वाले क्षेत्र में कोल्ड स्टोरेज तापमान रेंज |
ए:-10℃～-50℃；बी:-10℃～-65℃；सी:-10℃～-75℃ तीन ऊपर वैकल्पिक या अनुकूलित किया जा सकता है |
|||
| उच्च तापमान क्षेत्र में हीट स्टोरेज तापमान रेंज | +50℃～+180℃ | |||
| शॉक रिकवरी टाइम | लगभग 5 मिनट | |||
| उच्च और निम्न तापमान प्रभाव निरंतर तापमान समय | 30 मिनट से अधिक | |||
| टोकरीहैंगओवर का समय | 8एस | |||
| उच्च तापमान सेटिंग | +60℃ +150℃ | |||
| कम तापमान सेटिंग | -65 ℃ ～ -10 ℃ | |||
| नमूना क्षेत्र में तापमान में उतार-चढ़ाव | ± 0.5 ℃ (स्थिर तापमान पर) | |||
| तापमान सटीकता सीमा | सटीकता की स्थापना: ± 0.1 ℃, संकेत सटीकता: ± 0.1 ℃, संकल्प: ± 0.1 ℃; | |||
| तापमान विचलन | ± 2 डिग्री सेल्सियस (कोई भार नहीं, स्थिर स्थिति) | |||
| तापमान संवेदक | उच्च परिशुद्धता वर्ग एक पीटी 100 तापमान | |||
| रेफ्रिजरेंट | R404a, r23 | |||
| भीतरी बॉक्स सामग्री | Sus304 स्टेनलेस स्टील प्लेट | |||
| बाहरी बॉक्स सामग्री | A3 कोल्ड रोल्ड स्टील प्लेट इलेक्ट्रोस्टैटिक दो तरफा स्प्रे | |||
| इन्सुलेशन सामग्री | कठोर पॉलीयूरेथेन फोम प्लस थर्मल इन्सुलेशन कपास | |||
| वृत्ताकार रास्ता | केन्द्रापसारक प्रशंसक | |||
| हीटर | निकल सोल्डर मिश्र धातु इलेक्ट्रिक हीटर | |||
| शीतलन विधि | कैस्केड रेफ्रिजरेशन (जर्मन बिट्ज़र सेमी-हर्मेटिक कंप्रेसर का उपयोग करके) | |||
| नियंत्रक | 7-इंच रंग एलसीडी टच कंट्रोल स्क्रीन + पीएलसी मॉड्यूल | |||
| टोकरी | बिल्ट-इन 2 अलमारियां | |||
| चलने की शक्ति | लगभग 9 ~ 30 किलोवाट (पीआईडी ऑपरेशन के अनुसार, हीटिंग और कूलिंग स्वचालित रूप से चालू हो जाती है) | |||
| बिजली की आपूर्ति | 380 वी ± 10% वी;50 हर्ट्ज;तीन-चरण चार-तार + ग्राउंड वायर, सुरक्षात्मक ग्राउंडिंग प्रतिरोध 4ω . से कम है | |||
| सुरक्षा प्रणाली | बिजली की आपूर्ति चरण हानि और चरण अनुक्रम त्रुटि संरक्षण, रिसाव संरक्षण, हीटर अधिक तापमान संरक्षण, हीटर शॉर्ट-सर्किट और अन्य अति-वर्तमान सुरक्षा। | |||
विशेषताएँ
1. लंबवत दो-क्षेत्र संरचना, उच्च और निम्न तापमान क्षेत्रों की चक्र प्रक्रिया स्वचालित रूप से नियंत्रित होती है, और रहने और स्विचिंग समय समायोज्य होते हैं।इसे दो भागों में बांटा गया है: उच्च तापमान क्षेत्र और निम्न तापमान क्षेत्र।परीक्षण नमूना मोबाइल में रखा गया हैटोकरी.यह एक अद्वितीय गर्मी भंडारण और कोल्ड स्टोरेज संरचना को अपनाता है।सिलेंडर ड्राइव करता हैटोकरीठंडे और गर्म तापमान प्रभाव परीक्षण को पूरा करने के लिए गर्म और ठंडे टैंक में ऊपर और नीचे जाने के लिए।
2. परीक्षण नमूना परीक्षण छेद के माध्यम से तारों द्वारा लोड से जोड़ा जा सकता है, और बड़े पैमाने पर रंगीन टच स्क्रीन ऑपरेशन को आसान बनाता है, और ऑपरेटिंग स्थिति एक नज़र में स्पष्ट होती है।
3. पर्यावरण के अनुकूल रिफायरगेंट, प्लेट कोल्ड हीट एक्सचेंजर और बाइनरी अल्ट्रा-लो टेम्परेचर रेफ्रिजरेशन सिस्टम के साथ पूरी तरह से संलग्न आयातित कंप्रेसर को अपनाता है।
4. उच्च तापमान, कम तापमान और ठंडे और गर्म झटके के तीन कार्य स्वतंत्र रूप से सेट किए जा सकते हैं।यह सेट कार्य निर्देशों के अनुसार स्वचालित रूप से प्री-कूल, प्री-हीट और स्टैंडबाय कर सकता है;और चक्रों की संख्या और डीफ़्रॉस्ट समय सेट करें, और स्वचालित रूप से (मैन्युअल रूप से) डीफ़्रॉस्ट करें।
