| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन774 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

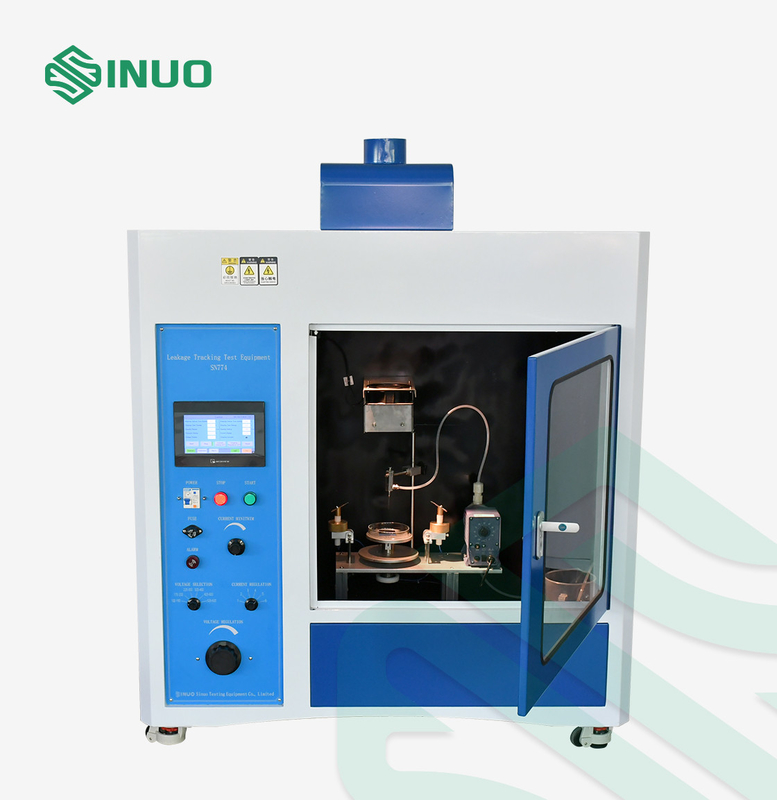

आईईसी 62196 इलेक्ट्रिक वाहन रिसाव ट्रैकिंग परीक्षण उपकरण
अनुपालन मानक और खंड
आईईसी 62196-1 एड.4सीडीवी 2020 क्लॉज 28.4, 29.6.
IEC60335-1 खंड 29.2 और अनुलग्नक N,
आईईसी 60065: 2014 खंड 13.4,
आईईसी60598-1,
आईईसी 60884-1: 2013 खंड 28.2,
UL746A
एएसटीएम डी3638-92
उपकरण अवलोकन
परीक्षक को IEC60112 की मानक आवश्यकताओं के अनुसार डिज़ाइन और निर्मित किया गया है, और IEC 62196-1Ed.4CDV 2020 क्लॉज़ 28.4, 29.6, IEC60335-1 क्लॉज़ 29.2 और अनुलग्नक N, IEC 60065:2014 क्लॉज़ 13.4, IEC60598-1, IEC द्वारा आवश्यक है। 60884-1: 2013 खंड 28.2, यूएल746ए और एएसटीएम डी3638-92 और आदि। रिसाव ट्रैकिंग परीक्षण (ट्रैकिंग सूचकांक परीक्षण) का कार्य सिद्धांत यह है कि आवश्यक ऊंचाई में आवश्यक मात्रा का संवाहक तरल (0.1% एनएच 4 सीएल) ( ठोस इन्सुलेट सामग्री की सतह पर प्लैटिनम इलेक्ट्रोड (2 मिमी × 5 मिमी) के बीच वोल्टेज के साथ 35 मिमी) और आवश्यक समय (30 सेकंड) गिरता है।इस प्रकार उपयोगकर्ता विद्युत क्षेत्र और आर्द्र या दूषित माध्यम के संयुक्त प्रभाव के तहत ठोस इन्सुलेट सामग्री की सतह के ट्रैकिंग प्रतिरोध प्रदर्शन का मूल्यांकन करते हैं।संक्षेप में, इस उपकरण का उपयोग तुलना ट्रैकिंग सूचकांक (CT1) और विद्युत प्रतिरोध सूचकांक (PT1) को मापने के लिए किया जाता है।
इलेक्ट्रोड के बीच उचित दूरी सुनिश्चित करने के लिए उपकरण के साथ एक गेज ब्लॉक की आपूर्ति की जाती है।इलेक्ट्रोड के उचित कोण और बूंदों की ऊंचाई सुनिश्चित करने के लिए तालिका की ऊंचाई आसानी से समायोज्य है।शेष परीक्षण को परीक्षण कक्ष के बाहर से नियंत्रित किया जाता है जिसमें दरवाजा बंद रहता है।वोल्टेज, करंट को सीमित करना, ड्रिप रेट और ड्रिप की संख्या सभी कंट्रोल पैनल पर सेट हैं।एक ऑपरेटर को यह देखने के लिए परीक्षण का निरीक्षण करना चाहिए कि क्या लौ प्रज्वलित होती है।कम से कम दो सेकंड की ट्रैकिंग विफलता होने पर उपकरण अलार्म बजाता है।
रिसाव ट्रैकिंग परीक्षक उन्नत पीएलसी नियंत्रण प्रणाली और 7 ”रंग टच स्क्रीन को अपनाता है, यह प्रकाश उपकरण, कम वोल्टेज उपकरण, घरेलू उपकरण, मशीन उपकरण विद्युत उपकरण, विद्युत मशीन, विद्युत उपकरण के अनुसंधान, उत्पादन और गुणवत्ता विभाग के लिए उपयुक्त है। , इलेक्ट्रॉनिक उपकरण, इलेक्ट्रोटेक्निकल उपकरण, सूचना प्रौद्योगिकी उपकरण।यह इन्सुलेट सामग्री, इंजीनियरिंग प्लास्टिक, विद्युत कनेक्टर और सहायक उपकरण के उद्योग के लिए भी उपयुक्त है।
तकनीकी मापदंड
| पैरामीटर मॉडल | SN774 (0.5m³) |
| कार्यरत वोल्टेज | 220V/50Hz,1KVA |
| नियंत्रण | उन्नत पीएलसी |
| दिखाना | 7 इंच रंगीन टच स्क्रीन |
| परीक्षण वोल्टेज | 0～600V समायोज्य, सटीक 1.5％ |
| टाइमिंग डिवाइस | 9999X0.1S |
| इलेक्ट्रोड | प्लेटिनम इलेक्ट्रोड और पीतल इलेक्ट्रोड प्रत्येक एक जोड़ी के लिए |
| इलेक्ट्रोड आयाम |
(5 ± 0.1) × (2 ± 0.1) × (≥12), 30° तिरछा |
| इलेक्ट्रोड में कोण और दूरी शामिल है | 60°±5°, दूरी है (4±0.1㎜) |
| इलेक्ट्रोड दबाव | 1.00N ± 0.05N (डिजिटल डिस्प्ले वैकल्पिक है) |
| तरल छोड़ने का अंतराल | 30 ± 5 एस, समायोज्य |
| तरल ऊंचाई गिराना | 35 ± 5 मिमी |
| तरल विलंब गिराना | 0.2S (सोलेनॉइड वाल्व खोलने का समय) |
| तरल आकार गिराना | 45～50 ड्रिप/सेमी3 |
| समय-देरी सर्किट | 2±0.1S (0.5A या बड़े करंट में) |
| शॉर्ट-सर्किट दबाव ड्रॉप | 8% मैक्स |
| शॉर्ट सर्किट करेंट | 1 ± 0.1 ए 1％ |
| हवा की गति | 0.2मी/सेकंड |
| पर्यावरण की आवश्यकता | 0～40℃, सापेक्षिक आर्द्रता≤80%, कोई स्पष्ट कंपन और संक्षारक गैस के स्थान पर |
| उपकरण का आकार और वजन | 1100mm* 550mm* 1100mm, 180KGS |
| मानक के अनुरूप है | IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, आदि। |

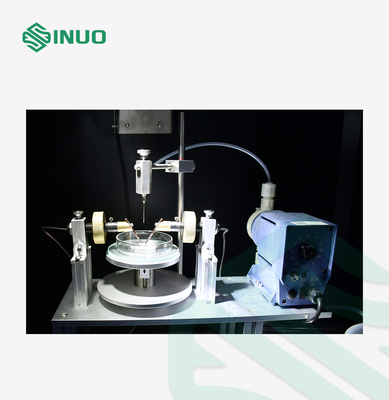

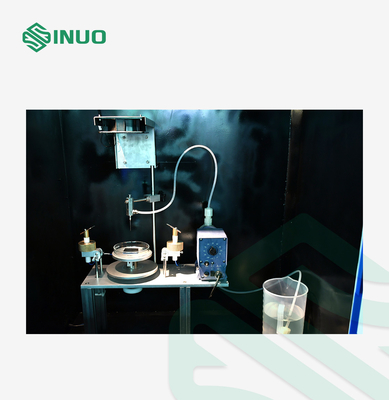

विवरण:
