आईईसी 61851-22 ईवीएसई आईपीएक्स9 उच्च दाब उच्च तापमान जल प्रवेश परीक्षण कक्ष
अनुपालन मानक और खंड
यह वॉक-इन IPX9K हाई प्रेशर हाई टेम्परेचर वॉटर जेटिंग टेस्ट रूम IEC 60529 IPX9 टेस्ट की आवश्यकताओं से मेल खाता है, यह IEC 61851-22 क्लॉस 8.4 द्वारा आवश्यक है, इलेक्ट्रिक वाहन चार्जिंग सिस्टम का परीक्षण करने के लिए उपयोग किया जा सकता है।
तकनीकी मापदंड
| आंतरिक फ्रेम आकार | 3000 * 4000 * 3000 मिमी (डी * डब्ल्यू * एच) |
| बाहरी फ्रेम आकार | लगभग।4000*5000*4000 MM (D*W*H) (ग्लास हाउस, ड्रेनेज चैनल और ग्राउंड इंजीनियरिंग उपयोगकर्ता स्वयं संभालते हैं)। |
| उपयोगकर्ता का सबसे बड़ा नमूना | 2100x900x1000 मिमी (एचएक्सडब्ल्यूएक्सएल);नमूना वजन: 500KG |
| उपयोगकर्ता का सबसे छोटा नमूना | 500*500*500 मिमी (HxWxL);नमूना वजन: 30KG |
| फौव्वारा प्रणाली | एक इतालवी उच्च दबाव और उच्च तापमान पानी पंप, उच्च दबाव और उच्च तापमान पानी के दबाव गेज, उच्च दबाव और उच्च तापमान सोलनॉइड वाल्व, और उच्च दबाव और उच्च तापमान हाइड्रोलिक पाइप से बना है। |
| स्प्रे पानी का तापमान | RT～90℃ सेट किया जा सकता है (RT परिवेश का तापमान है) |
| स्प्रे कोण | स्प्रे नमूने की पूरी सतह को कवर कर सकता है, और स्प्रे कोण नमूना सतह के लंबवत है। |
| पानी स्प्रे दबाव | 8000～10000Kpa |
| जल स्प्रे प्रवाह | 14～16L/मिनट |
| नोजल और नमूने के बीच की दूरी | 175 ± 25 मिमी |
| पानी के छिड़काव का समय | 30 एस / एम 2 (सेट किया जा सकता है) |
| ऑपरेशन समय नियंत्रण |
1s～9999h59min59s (समायोज्य)
|
| सतह प्राप्त करना | उत्पाद के शीर्ष और आसपास के किनारे |
| पानी स्प्रे दबाव नापने का यंत्र | पानी स्प्रे दबाव प्रदर्शित कर सकते हैं |
| नियंत्रण प्रणाली | टच स्क्रीन नियंत्रण प्रणाली स्वतंत्र रूप से हमारी कंपनी द्वारा शोधित और विकसित की गई है। |
| हीटिंग पानी की टंकी (इनक्यूबेटर) | 1 पीसी |
| नमूना कार ले जाना | 500 किलो |
| नलिका की संख्या | 3 पीसी, नमूना की शीर्ष सतह को स्प्रे करने के लिए शीर्ष पर स्थापित एक;नमूना के चारों ओर सतह को स्प्रे करने के लिए एक तरफ स्थापित;और अंतिम नमूने की निचली सतह को स्प्रे करने के लिए तल पर स्थापित किया गया। |
| स्प्रे प्रक्षेपवक्र | जेट गति के सिद्धांत के रूप में एस-आकार के प्रक्षेपवक्र को चलाएं, और 5 तरफ पानी के स्प्रे को पूरा करने के लिए रोबोट आर्म को डिजाइन करने के लिए चार सर्वो मोटर्स का उपयोग करें।मूल संदर्भ परीक्षण समय के रूप में 30S प्रति M2 मीटर के साथ, पूरे प्रक्षेपवक्र को समय पूरा करने के लिए सेट किया जा सकता है, और यह 150-300S (5 वर्ग मीटर) में सेट हो सकता है।सेटिंग करते समय, ऑपरेटर उत्पाद के आयाम, लंबाई, चौड़ाई और ऊंचाई के अनुसार आकार इनपुट कर सकता है।मैनिपुलेटर सिस्टम स्वचालित रूप से व्यवस्थित परीक्षण के लिए टेस्ट रनिंग ट्रैक को पूरा करता है।परीक्षण पूरा होने के बाद, हाथ मूल बिंदु पर वापस आ जाता है और डिवाइस में ध्वनि और प्रकाश संकेत होते हैं। |
| नमूना प्लेसमेंट विधि |
1. नमूनों को लोड और अनलोड करने के लिए फोर्कलिफ्ट को अपनाएं, और फोर्कलिफ्ट ग्राहक इसे उपयोगकर्ता द्वारा तैयार करेगा (आपूर्तिकर्ता विनिर्देश प्रदान करता है); 2. नमूने को उपकरण के दरवाजे तक उठाने के लिए हवाई वाहन को अपनाएं, और फिर मैन्युअल नमूना ट्रक को परीक्षण स्थान पर आगे बढ़ने के लिए कहें।दरवाजा बंद होने के बाद, सिस्टम संकेत देता है कि औपचारिक परीक्षण किया जा सकता है। |
| शुद्ध पानी की व्यवस्था | 50L/H शुद्ध जल उपकरण प्रदान करें, हीटिंग के लिए जल स्रोत प्रदान करें, और पुनर्चक्रण के लिए पानी का छिड़काव करें। |
| बिजली की आपूर्ति | एसी 380 वी तीन चरण पांच तार, 50 हर्ट्ज;शक्ति: लगभग 100KW (कोई भार नहीं);120A एयर स्विच से अलग से सुसज्जित, एयर स्विच में वायरिंग टर्मिनल होना चाहिए, और पावर कॉर्ड ≥50 वर्ग मीटर है। |
| जल संचार प्रणाली |
1) जल स्रोत का पुनर्चक्रण नहीं किया जा सकता (क्योंकि बैटरी की जांच के बाद जल स्रोत गंदा है, उपयोग किए गए पानी को सीवेज टैंक में निकालने की सिफारिश की जाती है)। 2) यदि उपयोगकर्ता जल पुनर्चक्रण पर विचार करता है, तो कृपया पहले से रिटर्न पूल और स्वच्छ पूल तैयार करें; 3) पाइपलाइन उपयोगकर्ता पहले से तैयार करेगा; 4) रिटर्न पूल का आकार: 1000 * 1000 * 1500 मिमी (डी * डब्ल्यू * एच) 5) साफ पानी की टंकी का आकार: 1000 * 1000 * 1200 मिमी (डी * डब्ल्यू * एच) 6) जल निस्पंदन उपकरण (वैकल्पिक) यदि उपयोगकर्ता जल पुनर्चक्रण पर विचार करते हैं, तो कृपया पहले से रिटर्न पूल और स्वच्छ पूल तैयार करें। |
| पानी फिल्टर डिवाइस (वैकल्पिक, लागत अतिरिक्त है) | परीक्षण प्रक्रिया में पानी रिटर्न पूल में प्रवाहित होने के बाद, स्वच्छ पूल में पानी को स्वच्छ पूल पानी पंप द्वारा बैग फिल्टर टैंक में पंप किया जाता है, और फ़िल्टर किए गए पानी को पानी की टंकी में वापस कर दिया जाता है। |
| संरचना सामग्री | |
| नोक | एसयूएस 304 स्टेनलेस स्टील हाइड्रोलिक पाइप |
| पानी की टंकी | एसयूएस 304 स्टेनलेस स्टील |
| विद्युत नियंत्रण सहायक उपकरण | श्नाइडर और ओमरोन जैसे अंतरराष्ट्रीय प्रसिद्ध ब्रांडों को अपनाएं |
उपकरण अवलोकन

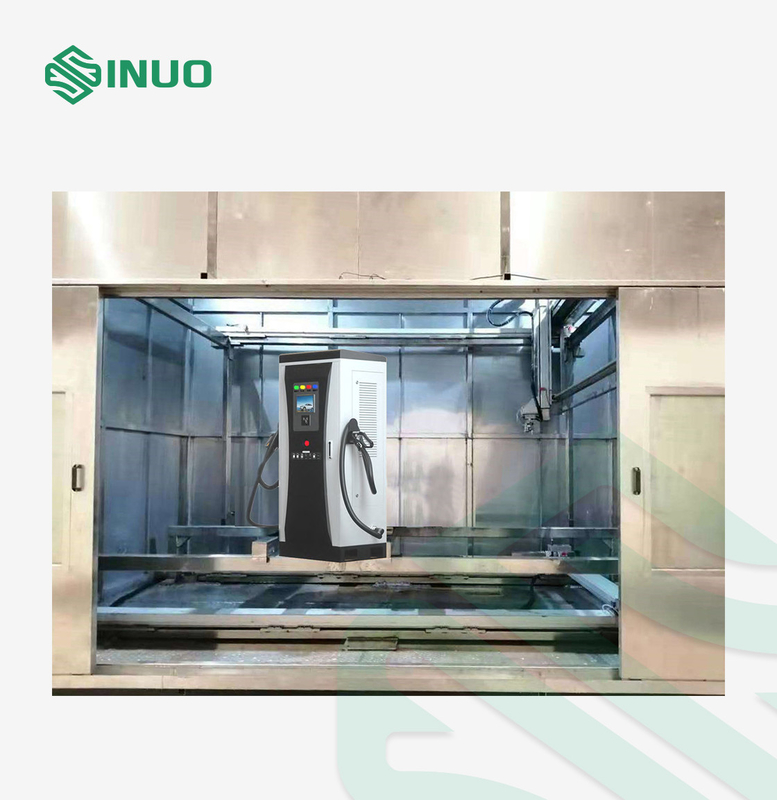

परीक्षण कक्ष एक परीक्षण बेंच, एक जल भंडारण टैंक, एक नियंत्रण बॉक्स, एक उत्पाद ओसिंग बफर ज़ोन और एक स्प्रे सिस्टम से बना है।परीक्षण कक्ष के आयामों को ग्राहक के विशिष्ट नमूनों के अनुसार अनुकूलित किया जा सकता है।
तापन प्रणाली:
इस प्रणाली में उच्च आवृत्ति में प्रयुक्त ताप तार बहुत महत्वपूर्ण है।हीटिंग ट्यूब के अनुचित सामग्री चयन में कम सेवा जीवन होता है और फ़नल के शॉर्ट-सर्किट के लिए प्रवण होता है।यह उच्च आवश्यकताओं वाले उपयोगकर्ताओं के लिए बेहद असुविधाजनक और परेशान करने वाला है, और उत्पादन निरीक्षण प्रगति को गंभीरता से प्रभावित करता है।इस कारण से, कंपनी ने नवीनतम नए प्रकार के सिरेमिक हीटिंग फ्रेम विकसित किए हैं।सिरेमिक सामग्री में उच्च तापमान प्रतिरोध, अच्छा इन्सुलेशन होता है, और इससे रिसाव और शॉर्ट सर्किट नहीं होगा।बीच से डाला गया हीटिंग तार जर्मनी से आयात किया जाता है, और तार का व्यास उच्च तापमान प्रतिरोध और शुष्क जलने के प्रतिरोध के साथ मोटा होता है।क्वार्ट्ज ग्लास ट्यूब को हीटिंग वायर के बीच में डाला जाता है।इसका महत्वपूर्ण कार्य हीटिंग तार को नरम होने से रोकना और हीटिंग तार के लाल होने पर नीचे गिरने से रोकना है, जिसके परिणामस्वरूप हीटिंग तार और आंतरिक कक्ष की धातु के बीच संपर्क के कारण शॉर्ट सर्किट होता है।
(पानी की टंकी हीटिंग पाइप)
(इटली ने उच्च तापमान और उच्च दबाव वाले पानी पंप का आयात किया)
(उच्च तापमान और उच्च दबाव इलेक्ट्रॉनिक प्रवाहमापी)

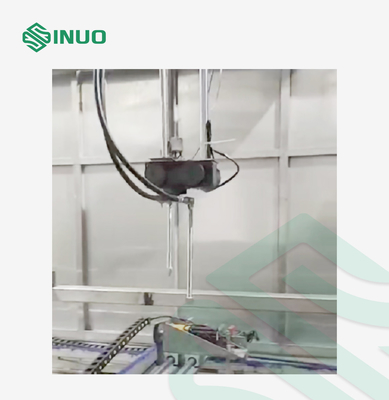

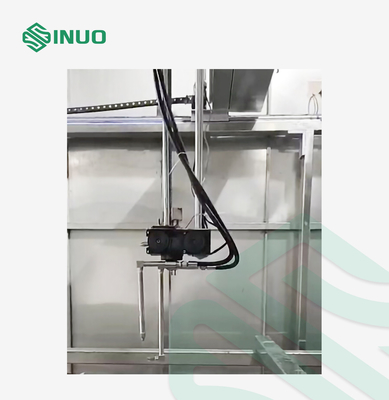

(नोजल और नमूना धारक)
(जल दबाव अंशांकन सेंसर)
(जल दबाव अंशांकन सेंसर)
मुख्य विन्यास
| नाम | ब्रांड और मूल | मात्रा | इकाई |
| टच स्क्रीन नियंत्रक | सीमेंस | 1 | समूह |
| एसी संपर्ककर्ता | फ़्रांस श्नाइडर | 1 | पीसी |
| इंटरमीडिएट रिले | फ़्रांस श्नाइडर | 1 | पीसी |
| फ़िल्टर | ताइवान | 1 | पीसी |
| टर्नटेबल मोटर | ताइवान एसटीएस | 1 | पीसी |
| सेंसर | ताइवान फोटेक | 1 | पीसी |
| प्रकाश के साथ स्टेनलेस स्टील बटन | चीन | 1 | पीसी |
| फ्यूज | फ़ूजी | 1 | पीसी |
| मुख्य पावर स्विच | फ़्रांस श्नाइडर | 1 | पीसी |
| उच्च दबाव सोलनॉइड वाल्व | इटली एमवी | 5 | पीसी |
| लिंक पाइपलाइन | 304 स्टेनलेस स्टील हाइड्रोलिक पाइप | 5 | पीसी |
| पीएलसी नियंत्रक | सीमेंस | 1 | पीसी |
| इलेक्ट्रॉनिक प्रवाहमापी | चीन | 1 | पीसी |
| इलेक्ट्रॉनिक दबाव सेंसर | सिनुओ | 1 | पीसी |
| मोटर | ताइवान एसटीएस | 1 | समूह |
| सवार पंप | हॉक | 1 | पीसी |
