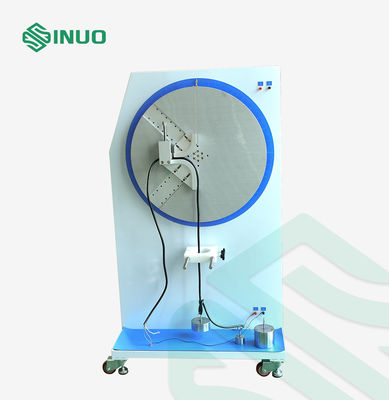

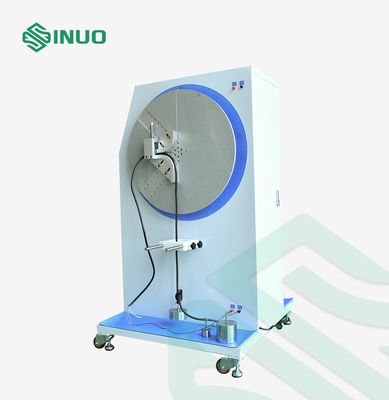

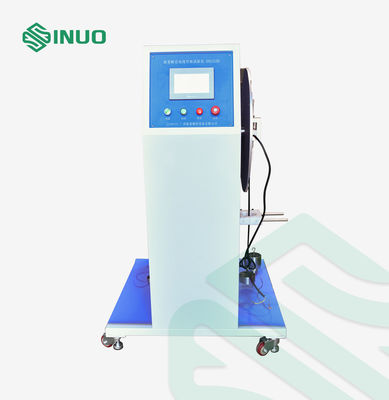

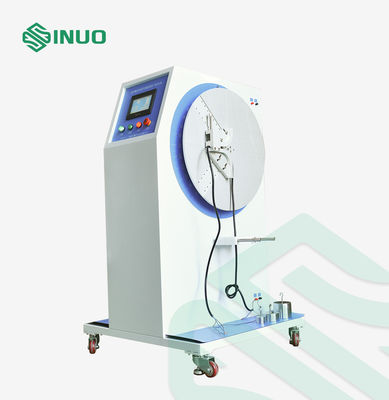

टिनसेल कॉर्ड बेंडिंग और स्नैच टेस्ट उपकरण | तैयार और पीवीसी-इन्सुलेटेड केबलों के लिए आईईसी 60227

टिनसेल कॉर्ड बेंडिंग और स्नैच टेस्ट उपकरण | तैयार और पीवीसी-इन्सुलेटेड केबलों के लिए आईईसी 60227

ब्रांड नाम: Sinuo
मॉडल संख्या: एसएन1112डी
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 30 सेट/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate(Cost Additional)
मानक:
आईईसी 60227‑1
स्नैच लोड:
500 ग्राम
झुकने की गति:
0‑65rpm
झुकने वाला भार:
500 ग्राम‑100N
ड्राइव मोड:
मोटर चालित
परीक्षण आइटम:
झुकने और छीनने का परीक्षण
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
30 सेट/माह
प्रमुखता देना:

टिनसेल कॉर्ड बेंडिंग टेस्ट उपकरण

,

पीवीसी-इन्सुलेटेड केबल स्नैच टेस्टर

,

आईईसी 60227 केबल परीक्षण उपकरण

उत्पाद का वर्णन

Tinsel Cord Bending and Snatch Test Equipment -------- IEC 60227 तैयार और पीवीसी-अछूता केबलों के लिए

उत्पाद की जानकारी:

टिनसेल कॉर्ड बेंडिंग और स्नैच टेस्ट उपकरण को आईईसी 60227-1 खंड 5 की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित किया गया है।6.3.2, 5.6.3.3; आईईसी 60227-2 खंड 3.2, 3.3आदि।

इसका उपयोग तैयार केबलों और पीवीसी अछूता केबलों के झुकने के प्रतिरोध का परीक्षण करने के लिए किया जाता है, और साथ ही उनकी विश्वसनीयता सत्यापित करने के लिए पीवीसी अछूता केबलों के लोड कोर के टूटने का परीक्षण करने के लिए भी किया जाता है।

झुकने का परीक्षणः उचित लंबाई के कॉर्ड का एक नमूना चित्र 2 में दिखाए अनुसार उपकरण में तय किया जाता है और 0.5 किलोग्राम के वजन के साथ लोड किया जाता है। लगभग 0.0 की धारा।1A कंडक्टरों के माध्यम से पारित किया जाना चाहिए.

नमूने को कंडक्टरों की धुरी के विमान के लंबवत दिशा में पीछे और आगे मोड़ दिया जाना चाहिए, दो चरम स्थितियां ऊर्ध्वाधर रेखा के दोनों किनारों पर 90° का कोण बनाती हैं।.

एक झुकना परीक्षण के साथ 180° के माध्यम से एक आंदोलन है, यह दो अतिरिक्त नमूनों के साथ दोहराया जाना चाहिए, जिनमें से दोनों को फिर से परीक्षण के अनुरूप होना चाहिए।

फट परीक्षणः उचित लंबाई के कॉर्ड का एक नमूना एक छोर से एक कठोर समर्थन पर लगा दिया जाता है और 0.5 किलोग्राम द्रव्यमान वाला एक वजन नमूना 0 के लिए तय किया जाता है।लगाव के बिंदु से 5 मीटर नीचेकंडक्टरों के माध्यम से लगभग 0.1 ए का प्रवाह पारित किया जाएगा। वजन को लगाव के बिंदु तक उठाया जाएगा और पांच बार गिराया जाएगा।

टिनसेल कॉर्ड बेंडिंग और स्नैच टेस्ट उपकरण | तैयार और पीवीसी-इन्सुलेटेड केबलों के लिए आईईसी 60227

तकनीकी मापदंडः

लागू मानक आईईसी 60227-1
लागू खंड 5.6.3.2
झुकने के लिए परीक्षण स्टेशन 40mm ~ 130mm एक समूह के लिए लागू करें
लूट के लिए परीक्षण स्टेशन 160mm~500mm प्रति समूह लागू करें
ड्राइव विधि मोटर चालित
नियंत्रण विधि पीएलसी नियंत्रण, टच स्क्रीन संचालन
झुकने का कोण सकारात्मक और नकारात्मक दिशाः0-360°, टच स्क्रीन पूर्व निर्धारित
झुकने वाली फिटिंग का त्रिज्या R2.5 मिमी, R80 मिमी, R120 मिमी, R200 मिमी
झुकने की दर 0 ̊ 65 आरपीएम, पूर्व निर्धारित किया जा सकता है
झुकने का समय 0999999, छह अंकों की स्मृति पूर्व निर्धारित संख्या
झुकने का भार 500 ग्राम, 50 एन, 75 एन, 100 एन
समय की लूट 0999999, छह अंकों की स्मृति पूर्व निर्धारित संख्या
लूट लोड 500 ग्राम
भार प्रवाह 100mA±10mA
