आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

ब्रांड नाम: Sinuo
मॉडल संख्या: एसएनक्यूसी1013
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: प्रति माह 10 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
लागू मानक:
आईईसी 62196-1 खंड 14.1.5, 14.1.6
एप्लाइड टेबल:
तालिका 5
संचालन विधि:
नियमावली प्रचालन
वजन विन्यास:
165-750एन
टेस्ट प्लग:
स्वनिर्धारित
परीक्षण स्टेशन:
एकल स्टेशन
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
प्रति माह 10 सेट
प्रमुखता देना:

आईईसी 62196-1 ईवी वापसी बल परीक्षक

,

ईवी लैचिंग सत्यापन परीक्षण उपकरण

,

विद्युत वाहन परीक्षण उपकरण गारंटी के साथ

उत्पाद का वर्णन

आईईसी 62196-1 ईवी खींचने के बल और लॉचिंग सत्यापन परीक्षण उपकरण

उत्पाद की जानकारी:

निकासी बल और लॉचिंग सत्यापन परीक्षण यंत्र को इंटरलॉकिंग या लॉचिंग यंत्रों के साथ ईवी सॉकेट-आउटलेट और वाहन कनेक्टर्स के यांत्रिक परीक्षण के लिए डिज़ाइन किया गया है।यह एक परीक्षण प्लग को हटाने के लिए आवश्यक खींचने के बल की पुष्टि करता है और ताला लगाने की तंत्र के प्रदर्शन की जाँच करता है.

उपकरण IEC 62196-1:2025 खंड 14 के प्रासंगिक परीक्षण विधियों के अनुरूप है।1.5, 14.1.6, चित्र 13 और 14, और आईईसी 62196-3:2026 खंड 14। यह एक समर्पित स्थिरता, क्लैंपिंग प्रणाली, मुख्य भार और पूरक भार का उपयोग स्थिर और दोहराए जाने योग्य बल आवेदन प्रदान करने के लिए करता है।

यह ईवी चार्जिंग कनेक्टर निर्माताओं, ईवीएसई प्रयोगशालाओं, प्रमाणन निकायों और विद्युत सुरक्षा परीक्षण प्रयोगशालाओं के लिए उपयुक्त है।

प्रमुख विशेषताएं:

  • ईवी सोकेट-आउटलेट और वाहन कनेक्टर के यांत्रिक परीक्षण के लिए बनाया गया
  • खींचने बल सत्यापन और ताला लगाने की डिवाइस परीक्षण का समर्थन करता है
  • आईईसी 62196-1:2025 और आईईसी 62196-3 के लिए लागूः2026
  • आईईसी 62196-1 चित्र 13 और 14 के आधार पर परीक्षण विन्यास
  • नियंत्रित बल लागू करने के लिए ऊर्ध्वाधर खींचने की दिशा
  • सुविधाजनक संचालन के लिए काउंटरवेट आधारित लोडिंग सिस्टम
  • विशेष नमूना माउंटिंग और क्लैंपिंग फिक्स्चर
  • परीक्षण बल के अनुप्रयोग के लिए मुख्य और पूरक भार शामिल
  • ईवी चार्जिंग उपकरण निर्माताओं और विद्युत सुरक्षा प्रयोगशालाओं के लिए उपयुक्त
  • अलग से खरीदे गए मानक अनुरूप परीक्षण प्लग के साथ संगत

तकनीकी आवश्यकताएं:

एक वापसी बल

स्विच किए गए EV सॉकेट-आउटलेट या इंटरलॉक के साथ स्विच किए गए वाहन कनेक्टर को IEC62196-1:2025 के चित्र 13 में दिखाए गए उपकरण के समर्थन पर लगाया जाता है कि अलगाव अक्ष ऊर्ध्वाधर है,और संभोग सहायक की गति नीचे की ओर है.

सोकेट-आउटलेट का खींचने वाला बल निम्नलिखित तालिका की आवश्यकताओं को पूरा करेगा। भार शामिल हैं।

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

B. संरचना की विशेषताएं

B.1 खींचने के बल की जांच के लिए उपकरणः

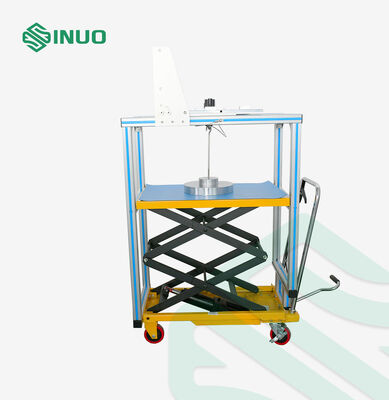

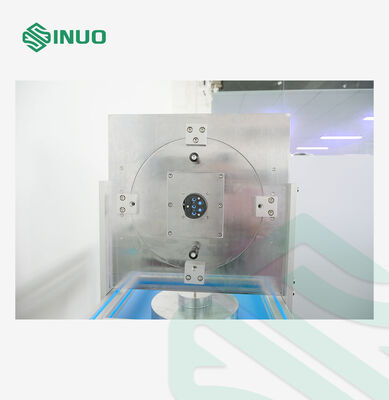

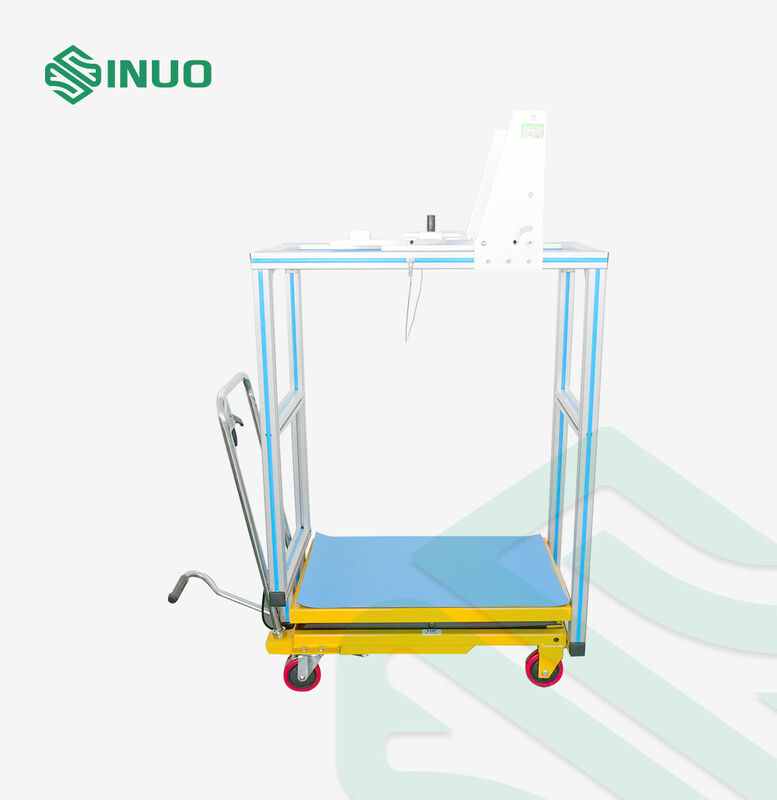

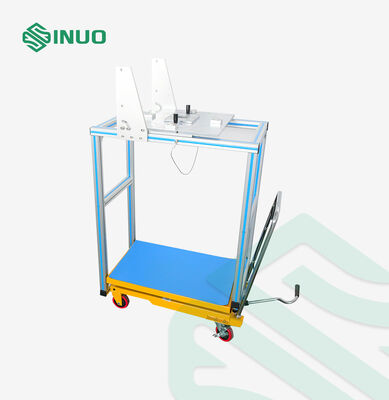

यह उपकरण मुख्य रूप से स्थापना उपकरण, क्लैंपिंग डिवाइस, मुख्य वजन, पूरक वजन और परीक्षण प्लग से बना है।पुल क्लैंप को एक काउंटरवेट में बदल दिया जाता है, वजन हुक सीधे परीक्षण प्लग से जुड़ा हुआ है, और नमूना पकड़ने के लिए स्थिरता विन्यस्त है। विशिष्ट आकार चित्र 1 में दिखाया गया है।

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

चित्र1

B.2 ताला लगाने की व्यवस्था का सत्यापनः

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण

डी. परीक्षण प्लग

प्रासंगिक मानक पत्तों के अनुसार परीक्षण प्लग में कठोर स्टील के बारीक पीसने वाले संपर्क होने चाहिए, जिनकी सतह की मोटाई 0 से अधिक नहीं होनी चाहिए।उनकी सक्रिय लंबाई पर 8 μm और नाममात्र दूरी पर स्थित, ±0,05 मिमी की सहिष्णुता के साथ।

अन्य प्रकार के प्लग संपर्कों के लिए प्लग संपर्कों का आयाम या संपर्क सतहों के बीच की दूरी संबंधित मानक पत्रकों में दिए गए न्यूनतम आयामों के अनुसार होनी चाहिए।,एक सहिष्णुता के साथ+0,010मिमी

परीक्षण प्लग इस परीक्षण उपकरण में शामिल नहीं हैं, कृपया उन परीक्षण प्लग का उपयोग करें जिन्हें ग्राहक ने पहले ही अलग से आदेश दिया हैः

तालिका 3

नहीं: मानक चित्र नं.: नाम QTY
1 IEC62196-2/Ed.3/CDV © आईईसी (ई) स्टैंडर्ड शीट 2-Ilf शीट 1 परीक्षण वाहन के इनलेटः 63 ए, 480 वी तीन चरण या 70 ए, 250 वी एकल चरण 1
2 IEC62196-3/Ed.2/CDV © आईईसी (ई) स्टैंडर्ड शीट 3-IVA वाहन इनलेट मोड 2, 3 और 4 शीट 2 परीक्षण वाहन इनलेट 1

चित्र 13 के लिए परीक्षण
आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण


चित्र 14 के लिए परीक्षण

आईईसी 62196-1 ईवी वापसी बल और लैचिंग सत्यापन परीक्षण उपकरण
