ईवी कनेक्टर सम्मिलन परीक्षण के लिए IEC 62196-3 ईवी चार्जिंग गन निकासी बल परीक्षक

IEC 62196-3 ई.वी. चार्जिंग गन विथड्रॉल फोर्स टेस्टर ई.वी. कनेक्टर इंसर्शन टेस्ट के लिए

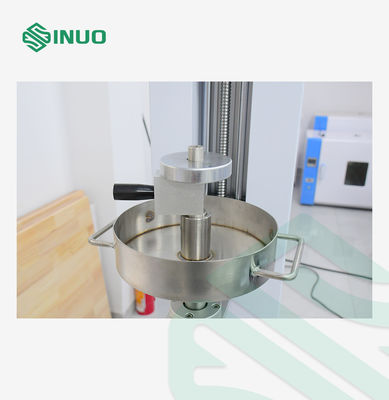

उत्पाद अवलोकन

SNQC1013A विथड्रॉल फोर्स टेस्ट उपकरण IEC 62196-3:2026 क्लॉज 16.16 का अनुपालन करता है, जिसे विशेष रूप से ई.वी. चार्जिंग इंटरफ़ेस इंसर्शन और विथड्रॉल फोर्स प्रदर्शन सत्यापन के लिए विकसित किया गया है।

ई.वी. चार्जिंग इंटरफ़ेस डिज़ाइन के लिए चार्जिंग गन को आसानी से जोड़ने की आवश्यकता होती है। यह परीक्षण उपकरण सत्यापित करता है कि चार्जिंग गन को वाहन सॉकेट में प्लग करते समय अधिकतम इंसर्शन फोर्स मानक विनिर्देश सीमाओं को पूरा करता है या नहीं।

इंसर्शन फोर्स टेस्ट के दौरान: चार्जिंग गन को लंबवत नीचे की ओर माउंट करें, चार्जिंग गन पर मानक-निर्दिष्ट मुख्य भार असेंबली लोड करें। 0.8 किग्रा सहायक भार को 5 सेमी की ऊंचाई से मुक्त रूप से गिरने दें और मुख्य भार असेंबली पर प्रहार करें। प्रभाव के बाद, चार्जिंग गन सॉकेट में पूरी तरह से जुड़ जानी चाहिए और आवश्यक संपर्क स्थिति तक पहुंच जानी चाहिए।

ए.सी. और डी.सी. ई.वी. चार्जिंग गन सॉकेट इंसर्शन फोर्स टेस्ट, ई.वी. चार्जिंग कनेक्टर मैकेनिकल परफॉरमेंस लैब टेस्ट, IEC 62196 चार्जिंग इंटरफ़ेस अनुपालन परीक्षण, नई ऊर्जा ऑटो पार्ट्स गुणवत्ता निरीक्षण प्रयोगशालाओं के लिए व्यापक रूप से उपयोग किया जाता है।

कार्य सिद्धांत

यह टेस्टर ई.वी. चार्जिंग गन प्लगिंग की वास्तविक संचालन स्थितियों का अनुकरण करता है। मुक्त रूप से गिरने वाले सहायक भार से स्थैतिक मुख्य भार लोड के साथ-साथ प्रभाव लोड लागू करके, यह चार्जिंग गन और सॉकेट असेंबली के वास्तविक इंसर्शन परिदृश्य को पुन: प्रस्तुत करता है। रियल-टाइम फोर्स वैल्यू मॉनिटरिंग इंसर्शन फोर्स को रिकॉर्ड करता है ताकि यह तय किया जा सके कि मानक लोड स्थितियों के तहत चार्जिंग कनेक्टर पूरी तरह से बैठ सकता है या नहीं, जिससे चार्जिंग इंटरफ़ेस की यांत्रिक संरचना की तर्कसंगतता सत्यापित होती है।

तकनीकी पैरामीटर:

उत्पाद सुविधाएँ

1. मानक अनुपालन: IEC 62196-3:2026 क्लॉज 16.16 का पूरी तरह से पालन करता है, ई.वी. चार्जिंग कनेक्टर इंसर्शन फोर्स सर्टिफिकेशन टेस्ट आवश्यकताओं को पूरा करता है।

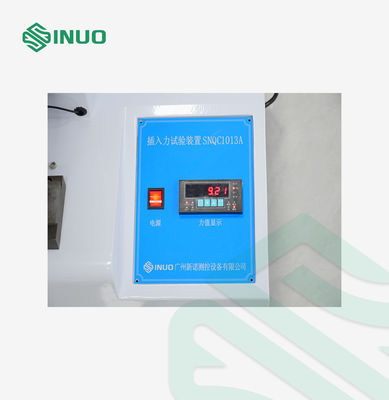

2. रियल-टाइम फोर्स मॉनिटरिंग: डिस्प्ले इंस्ट्रूमेंट के साथ युग्मित पल्स प्रेशर सेंसर को अपनाता है, दृश्य और तत्काल बल डेटा रीडिंग।
3. प्रेसिजन पोजिशनिंग स्ट्रक्चर: प्रेसिजन स्लाइड और लॉन्ग लीनियर गाइड बेयरिंग से लैस, इंसर्शन टेस्ट के दौरान स्थिर प्रारंभिक पोजिशनिंग सुनिश्चित करता है।
4. एडजस्टेबल चार्जिंग गन फिक्स्चर: क्लैंपिंग हैंडल डिज़ाइन, कोण समायोज्य, परीक्षण के दौरान गन हेड को लंबवत नीचे रखता है।
5. लचीला भार संयोजन: ए.सी./डी.सी. चार्जिंग गन के लिए मानक मुख्य भार कॉन्फ़िगर किए गए हैं, विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए ठीक वजन समायोजन के लिए 10 किग्रा स्टील की गेंदों के साथ मिलान किया गया है।
6. मैनुअल ऑपरेशन सिस्टम: मैनुअल लिफ्टिंग, मैनुअल सहायक भार ड्रॉपिंग, सरल संचालन, कम विफलता दर, प्रयोगशाला नियमित अनुपालन परीक्षण के लिए उपयुक्त।
