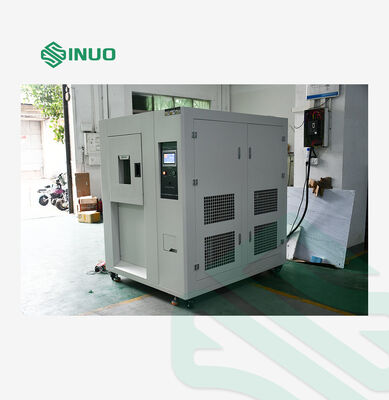

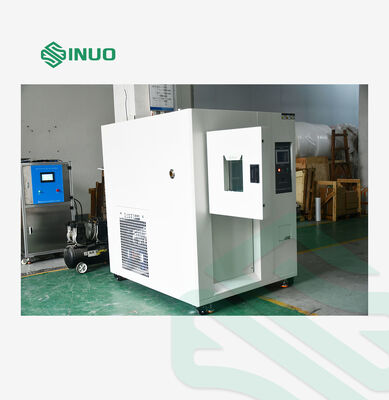

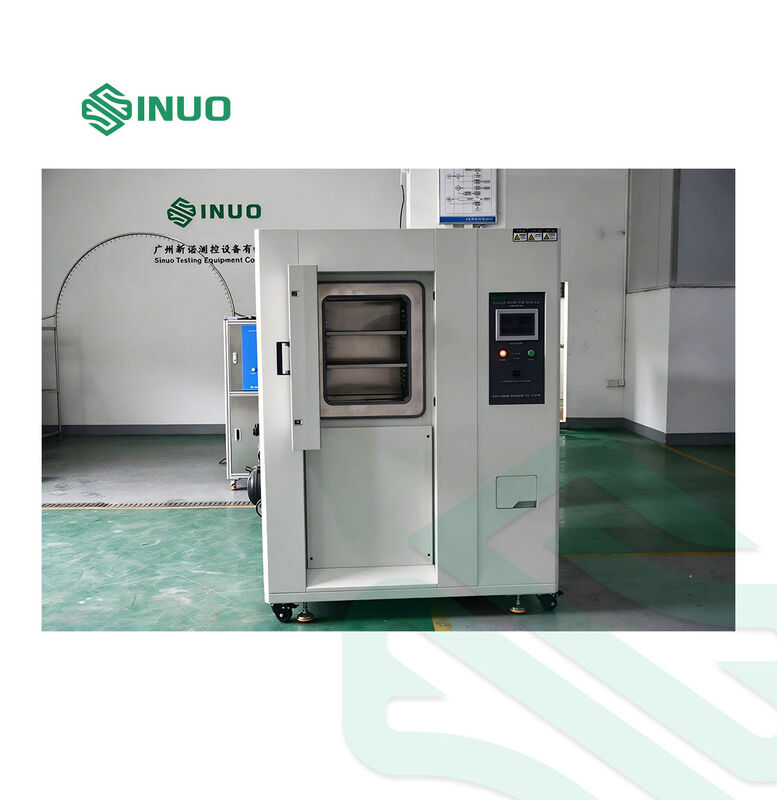

IEC 60068 उच्च और निम्न तापमान साइक्लिंग के लिए थर्मल शॉक टेस्ट उपकरण

थर्मल शॉक टेस्ट चैंबर को उत्पादों और सामग्रियों के उच्च और निम्न तापमान की स्थिति के बीच तेजी से संक्रमण का सामना करने के लिए डिज़ाइन किया गया है। पारंपरिक तापमान साइक्लिंग उपकरण के विपरीत, यह पर्यावरण परीक्षण चैंबर तेजी से तापमान परिवर्तन प्राप्त करने के लिए अलग उच्च-तापमान और निम्न-तापमान भंडारण क्षेत्रों का उपयोग करता है, जबकि परीक्षण नमूना स्थिर रहता है।
-60°C से +200°C तक के तापमान रेंज और 5 सेकंड से कम के निर्दिष्ट शॉक रिकवरी समय के साथ, चैंबर घटकों, असेंबली और सामग्रियों के त्वरित पर्यावरणीय और विश्वसनीयता परीक्षण के लिए उपयुक्त है।
इसका उपयोग ऑटोमोटिव घटकों, विद्युत और इलेक्ट्रॉनिक उत्पादों, प्लास्टिक, रबर, धातु उत्पादों, सामग्री परीक्षण और गुणवत्ता आश्वासन प्रयोगशालाओं सहित उद्योगों में किया जा सकता है।
सिस्टम को IEC 60068 पर्यावरण परीक्षण, जिसमें कोल्ड, ड्राई हीट और तापमान परिवर्तन परीक्षण शामिल हैं, से जुड़ी आवश्यकताओं के अनुसार डिज़ाइन किया गया है।

मुख्य विशेषताएं

तेजी से उच्च/निम्न तापमान संक्रमण

चैंबर कमरे के तापमान से +200°C तक उच्च-तापमान परीक्षण और कमरे के तापमान से -60°C तक निम्न-तापमान परीक्षण का समर्थन करता है। निर्दिष्ट तापमान शॉक रिकवरी समय -60°C से +200°C के लिए 5 सेकंड से कम है।

अलग तापमान क्षेत्र

स्वचालित प्रशीतन क्षमता समायोजन

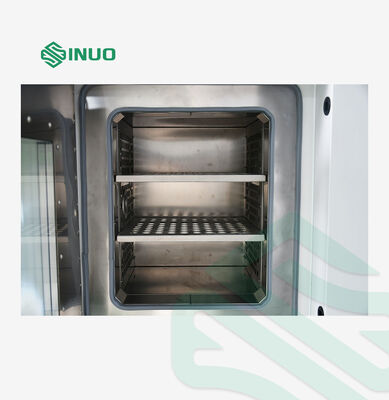

• स्वतंत्र उत्पाद परीक्षण क्षेत्र
• उच्च-तापमान ताप भंडारण क्षेत्र
• निम्न-तापमान शीत भंडारण क्षेत्र

यह कॉन्फ़िगरेशन नमूनों को चैंबरों के बीच मैन्युअल रूप से स्थानांतरित करने की आवश्यकता के बिना तापमान की स्थिति के बीच तेजी से स्विच करने की अनुमति देता है।

सटीक तापमान नियंत्रण

परीक्षण चैंबर प्रदान करता है:

• तापमान उतार-चढ़ाव: ±0.5°C
• तापमान विचलन: ±2°C
• तापमान रिज़ॉल्यूशन: 0.1°C
• तापमान सटीकता: ±0.01°C

ये नियंत्रण कार्य दोहराने योग्य पर्यावरण परीक्षण और प्रयोगशाला गुणवत्ता नियंत्रण का समर्थन करते हैं।

प्रोग्रामेबल टेस्ट कंट्रोल

PLC नियंत्रण के साथ एक 7-इंच रंगीन LCD टच स्क्रीन ऑपरेटरों को तापमान प्रोफाइल सेट करने, परीक्षण की स्थिति की निगरानी करने और संचालन डेटा रिकॉर्ड करने की अनुमति देता है। सिस्टम निरंतर संचालन, प्रोग्राम किए गए परीक्षण और अनुसूचित स्टार्टअप का समर्थन करता है।
120 परीक्षण कार्यक्रमों तक संग्रहीत किए जा सकते हैं, प्रति खंड अधिकतम 99 घंटे 59 मिनट का सेटिंग समय।

डेटा निगरानी और संचार

चैंबर RS232 और USB इंटरफ़ेस प्रदान करता है और तापमान वक्र प्रदर्शन, परीक्षण डेटा संग्रह और उपकरण निगरानी के लिए कंप्यूटर से जुड़ा हो सकता है।तकनीकी पैरामीटर:आंतरिक बॉक्स आयाम

600*600*400mm (W*D*H)

टच-स्क्रीन नियंत्रक प्रदर्शित कर सकता है:

सेट तापमान (SV)
वास्तविक तापमान (PV)

• कुल संचालन समय
• वर्तमान कार्यक्रम खंड
• शेष परीक्षण समय
• चक्र गणना
• हीटिंग स्थिति
• कूलिंग स्थिति
• वास्तविक समय तापमान वक्र
• ऐतिहासिक संचालन डेटा
• दोष जानकारी
• नियंत्रक निरंतर तापमान संचालन, प्रोग्रामेबल तापमान साइक्लिंग और अनुसूचित स्टार्टअप का समर्थन करता है। ऑपरेटर प्रोग्राम निष्पादन के दौरान प्रोग्राम सेगमेंट को छोड़ सकते हैं या चयनित फ़ंक्शन को बनाए रख सकते हैं।
• सिस्टम में स्वचालित दोष पहचान और अलार्म फ़ंक्शन शामिल हैं जो असामान्य संचालन स्थितियों की पहचान करने में मदद करते हैं।

तापमान शॉक टेस्ट मोड
चैंबर आवश्यक परीक्षण प्रोफ़ाइल के अनुसार कई ऑपरेटिंग अनुक्रमों का समर्थन करता है:

टेस्ट मोड

विवरण

प्रशीतन प्रणाली अर्ध-हर्मेटिक कंप्रेसर कॉन्फ़िगरेशन और स्वचालित प्रशीतन ऊर्जा नियंत्रण का उपयोग करती है।

सिस्टम में शामिल हैं:
उच्च-प्रदर्शन फिन-प्रकार का बाष्पीकरणकर्ता
स्वचालित प्रशीतन क्षमता समायोजन

• उच्च-सटीकता विस्तार वाल्व
• तेल विभाजक
• डेसिकेंट घटक
• स्वचालित प्रशीतन आउटपुट नियंत्रण
• स्वचालित डीफ़्रॉस्टिंग
• संक्षेपण जल निकासी प्रणाली
• आंतरिक सफाई और सिस्टम विश्वसनीयता में सुधार के लिए प्रशीतन सर्किट को नाइट्रोजन-सुरक्षित वेल्डिंग और वैक्यूम उपचार का उपयोग करके निर्मित किया जाता है।
