| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन881-1000एल |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

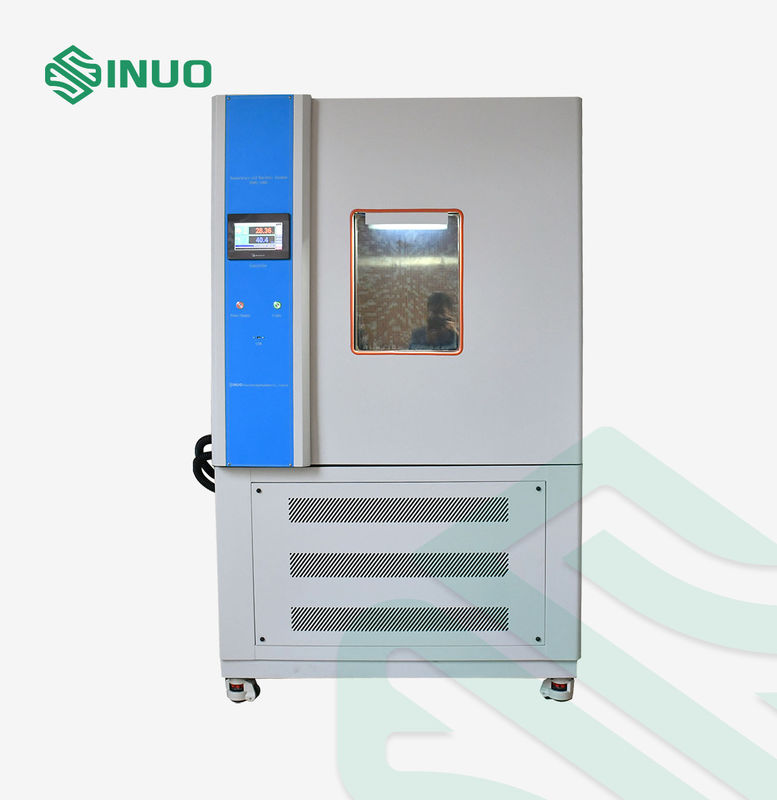

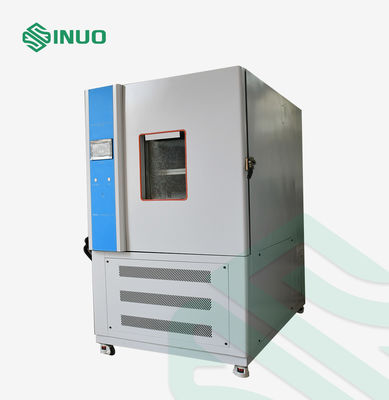

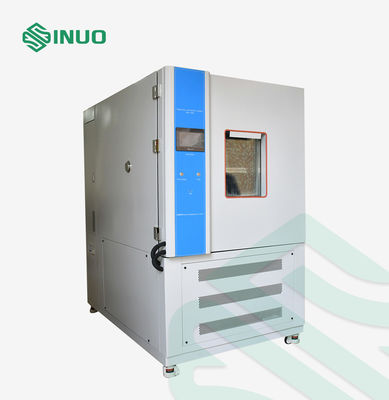

तापमान आर्द्रता परीक्षण कक्ष इलेक्ट्रॉनिक घटकों, विद्युत उत्पादों, उपकरणों, प्लास्टिक, कच्चे माल और अन्य औद्योगिक उत्पादों की पर्यावरणीय विश्वसनीयता परीक्षण के लिए डिज़ाइन किया गया है।
यह भंडारण, परिवहन और पर्यावरणीय जोखिम के दौरान उत्पाद के प्रदर्शन और विश्वसनीयता का मूल्यांकन करने के लिए नियंत्रित उच्च तापमान, निम्न तापमान और आर्द्रता परीक्षण स्थितियां प्रदान करता है। एक प्रोग्रामयोग्य तापमान और आर्द्रता नियंत्रण प्रणाली के साथ, कक्ष निरंतर और चक्रीय दोनों पर्यावरणीय परीक्षण कर सकता है।
चैम्बर शीत परीक्षण, शुष्क ताप परीक्षण, स्थिर-अवस्था नम ताप परीक्षण और चक्रीय नम ताप परीक्षण जैसे अनुप्रयोगों के लिए उपयुक्त है, जो इसे उत्पाद विकास, गुणवत्ता नियंत्रण, विश्वसनीयता प्रयोगशालाओं और अनुपालन परीक्षण के लिए एक व्यावहारिक समाधान बनाता है।
पर्यावरण कक्ष को निम्नलिखित IEC 60068 पर्यावरण परीक्षण मानकों में निर्दिष्ट परीक्षण विधियों के लिए डिज़ाइन किया गया है:
| मानक | परिक्षण विधि | आवेदन |
|---|---|---|
| आईईसी 60068-2-1:2007 | परीक्षण ए - ठंडा | कम तापमान वाला पर्यावरण परीक्षण |
| आईईसी 60068-2-2:2007 | परीक्षण बी - सूखी गर्मी | उच्च तापमान शुष्क ताप परीक्षण |
| आईईसी 60068-2-30:2005 | टेस्ट डीबी - नम गर्मी, चक्रीय | चक्रीय तापमान और आर्द्रता परीक्षण |
| आईईसी 60068-2-78:2012 | टेस्ट कैब - नम गर्मी, स्थिर अवस्था | लगातार आर्द्रता पर्यावरण परीक्षण |
|
नियंत्रण एवं संचालन |
पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली |
|
|
चैंबर का आकार |
भीतरी आकार |
बाहरी आकार |
|
1000*1000*1000 मिमी |
1280*2150*2050 मिमी |
|
|
तापमान की रेंज |
-70 डिग्री सेल्सियस ~+150 डिग्री सेल्सियस |
|
|
आर्द्रता सीमा |
20% ~ 98% आरएच
|
|
|
तापमान में उतार-चढ़ाव |
±0.5℃ |
|
|
आर्द्रता में उतार-चढ़ाव |
≤2.5% |
|
|
तापमान विचलन |
≤±2.0℃ |
|
|
आर्द्रता विचलन |
≤±3% |
|
|
तापन दर |
≧2-3°C/मिनट |
|
|
शीतलन दर |
≧1°C/मिनट, औसत कोई भार नहीं |
|
|
लोड स्थिति |
कोई नहीं |
|
|
काम का शोर |
ध्वनि स्तर≤70dB(A) (25 डिग्री सेल्सियस के परिवेश तापमान और कम गूंज वाले ध्वनिरोधी कमरे में मापा जाता है। एक वेटिंग का उपयोग करके, 9 बिंदुओं के औसत का परीक्षण करें। प्रत्येक परीक्षण बिंदु क्षैतिज रूप से शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर ऊपर है।) |
|
|
संरचनात्मक विशेषताएं |
||
|
इन्सुलेशन संलग्नक संरचना |
1. बाहरी दीवार सामग्री: A3 बोर्ड छिड़काव। 2. भीतरी दीवार सामग्री: ब्रश स्टेनलेस स्टील प्लेट SUS﹟304। 3. चैंबर थर्मल इन्सुलेशन सामग्री: 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम। 4. चैंबर दरवाजा इन्सुलेशन सामग्री: 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम। |
|
|
निचली संरचना की ताकत |
परीक्षण कक्ष के नीचे ट्रैक की वजन क्षमता: ≤100Kg/m² (भार) |
|
|
एयर कंडीशनिंग चैनल |
1. स्टेनलेस स्टील दीर्घ-अक्ष केन्द्रापसारक पंखे: 2 सेट/90W। 2. पंखा, हीटर, बाष्पीकरणकर्ता (डीह्यूमिडिफायर भी), जल निकासी उपकरण, दबाव संतुलन बंदरगाह, समायोज्य वायु विक्षेपक, तापमान सेंसर |
|
|
परीक्षण कक्ष का मानक विन्यास |

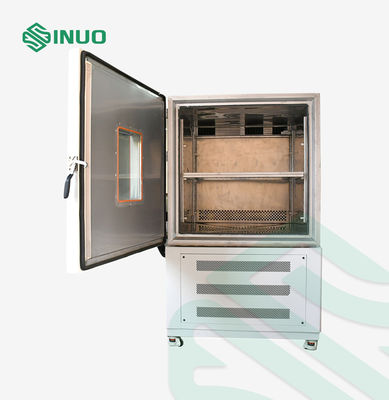

1. अवलोकन विंडो: 400x600x40 मिमी 3-परत वैक्यूम टेम्पर्ड ग्लास 2. फ्लैट एम्बेडेड हैंडल 3. दरवाज़े के कब्ज़े: SUS #304 आयातित कब्ज़े 4. कक्ष के अंदर ऊर्जा-बचत लैंप 5. लीड होल: φ50mm 1 टुकड़ा |
|
|
चैम्बर दरवाजा |
1. सिंगल-पीस दरवाज़ा बाहर की ओर खुलता है, बाईं ओर काज और दाईं ओर हैंडल (बॉक्स के सामने की ओर होने पर)। 2. एक सुरक्षा दरवाजा लॉकिंग तंत्र से सुसज्जित (दरवाजा परीक्षण कक्ष में खोला जा सकता है), दरवाजा संक्षेपण को रोकने के लिए विद्युत गर्मी से सुसज्जित है, और इन्सुलेट ग्लास अवलोकन विंडो (W400×H600mm) की दृश्य सीमा है। दरवाज़े की चौखट एक संघननरोधी विद्युत तापन उपकरण से सुसज्जित है। |
|
|
कंट्रोल पैनल |
नियंत्रक 7-इंच डिस्प्ले स्क्रीन, तापमान (आर्द्रता) नियंत्रण डिस्प्ले स्क्रीन, ऑपरेटिंग संकेतक लाइट और लाइटिंग बटन। |
|
|
यांत्रिक कक्ष |
प्रशीतन इकाई, कंप्रेसर वॉटर ट्रे, दबाव राहत उपकरण, हीटिंग उपकरण |
|
|
विद्युत वितरण कैबिनेट |
वितरण बोर्ड, कूलिंग फैन, मुख्य पावर स्विच, ट्रांसफार्मर, इंटरमीडिएट रिले, टाइम रिले, सॉलिड-स्टेट रिले, एसी कॉन्टैक्टर, सर्किट ब्रेकर |
|
|
हीटर |
1. फिन-प्रकार रेडिएटर के आकार का स्टेनलेस स्टील इलेक्ट्रिक हीटर 2. ताप नियंत्रण विधि: एसएसआर (सॉलिड स्टेट रिले) गैर-संपर्क समान अवधि पल्स चौड़ाई मॉड्यूलेशन 3. तापन शक्ति: लगभग 4KW |
|
|
बिजली केबल का छेद |
कक्ष के पीछे स्थित है |
|
नियंत्रक उपयोगकर्ताओं को विश्वसनीयता परीक्षण के लिए जटिल तापमान और आर्द्रता प्रोफाइल बनाने की अनुमति देता है।
सिस्टम प्रदर्शित कर सकता है:
प्रोग्रामयोग्य प्रणाली बार-बार परीक्षण चक्रों और बिजली पुनर्प्राप्ति के बाद स्वचालित निरंतरता का समर्थन करती है, जिससे सरलीकरण में मदद मिलती हैस्वचालित पर्यावरण परीक्षणप्रयोगशालाओं और उत्पादन गुणवत्ता-नियंत्रण विभागों के लिए।
चैम्बर एक का उपयोग करता हैएयर-कूल्ड मैकेनिकल संपीड़न प्रशीतन प्रणालीकम तापमान वाले पर्यावरण परीक्षण के लिए डिज़ाइन किया गया।
| प्रशीतन घटक | विन्यास |
|---|---|
| प्रशीतन मोड | एयर-कूल्ड यांत्रिक संपीड़न |
| कंप्रेसर | हिताची कम तापमान स्क्रॉल कंप्रेसर |
| कंप्रेसर विन्यास | 3 एचपी × 2 |
| शीतल | आर404ए |
| कंडेनसर | एसी एंड आर एल्यूमीनियम फिन कंडेनसर |
| बाष्पीकरण करनेवाला | अनुकूलित हीट एक्सचेंजर |
| उष्मा का आदान प्रदान करने वाला | उच्च दक्षता वाले SWEP प्रकार का डिज़ाइन |
| प्रशीतन नियंत्रण | स्वचालित शीतलन-क्षमता समायोजन |
| विस्तार प्रणाली | क्षमता-नियंत्रित प्रशीतन प्रणाली |
| बाष्पीकरणीय संघनित्र | कॉपर-ट्यूब हीट एक्सचेंजर |
| दबाव नियंत्रण | वाष्पीकरण दबाव विनियमन वाल्व |
| वापसी वायु | कंप्रेसर रिटर्न-एयर कूलिंग सर्किट |
प्रशीतन प्रणाली स्वचालित रूप से क्रमादेशित परीक्षण स्थितियों के अनुसार शीतलन क्षमता को समायोजित करती है। यह ऑपरेशन के दौरान अनावश्यक ऊर्जा खपत को कम करते हुए स्थिर पर्यावरणीय परिस्थितियों को बनाए रखने में मदद करता है।
हीटिंग सिस्टम सॉलिड-स्टेट नियंत्रण के साथ फिन-प्रकार के स्टेनलेस-स्टील इलेक्ट्रिक हीटर का उपयोग करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| हीटर का प्रकार | फिन-प्रकार स्टेनलेस-स्टील इलेक्ट्रिक हीटर |
| तापन क्षमता | लगभग। 4 किलोवाट |
| नियंत्रण विधि | एसएसआर गैर-संपर्क पल्स-चौड़ाई मॉड्यूलेशन |
| तापमान नियंत्रण | पीआईडी-आधारित बुद्धिमान नियंत्रण |
नियंत्रित प्रदान करने के लिए हीटिंग और कूलिंग सिस्टम आर्द्रता नियंत्रण प्रणाली के साथ मिलकर काम करते हैंतापमान चक्रण और जलवायु परीक्षण स्थितियाँ.
कक्ष पूरे कार्य स्थान में वातानुकूलित हवा प्रसारित करने के लिए स्टेनलेस-स्टील लंबे-अक्ष केन्द्रापसारक प्रशंसकों का उपयोग करता है। वायु प्रवाह प्रणाली को परीक्षण कक्ष के अंदर तापमान और आर्द्रता के समान वितरण को बढ़ावा देने के लिए डिज़ाइन किया गया है।
| अवयव | विनिर्देश |
|---|---|
| परिसंचरण पंखा | स्टेनलेस-स्टील दीर्घ-अक्ष केन्द्रापसारक पंखा |
| मात्रा | 2 सेट |
| प्रशंसक शक्ति | प्रत्येक 90 वॉट |
| वायुप्रवाह घटक | पंखा, हीटर, बाष्पीकरणकर्ता, निरार्द्रीकरण प्रणाली, जल निकासी प्रणाली |
| वायुप्रवाह समायोजन | समायोज्य वायु विक्षेपक |
| तापमान की निगरानी | तापमान संवेदक |
