| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNB02C-10KN |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

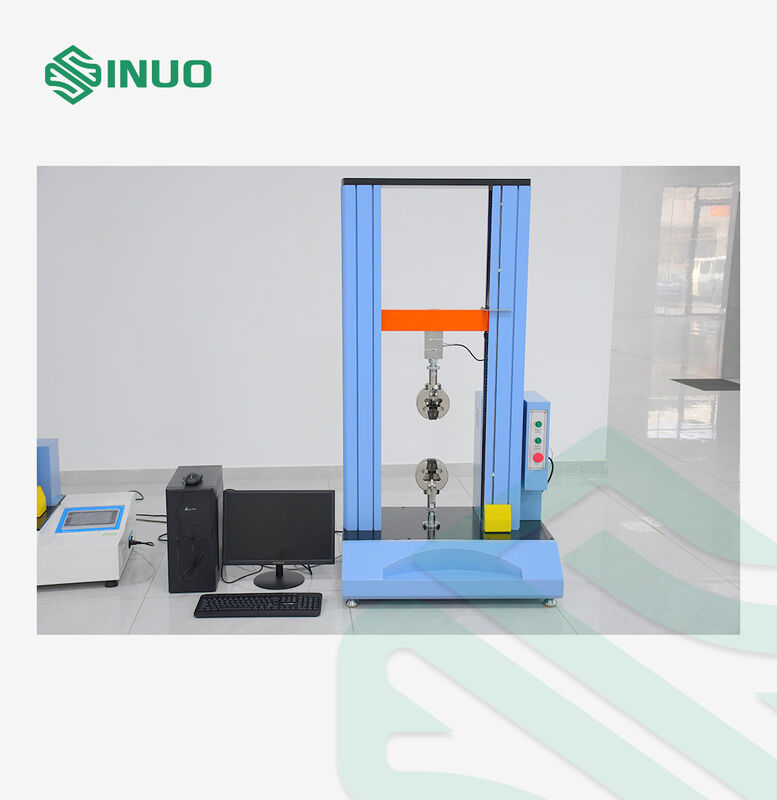

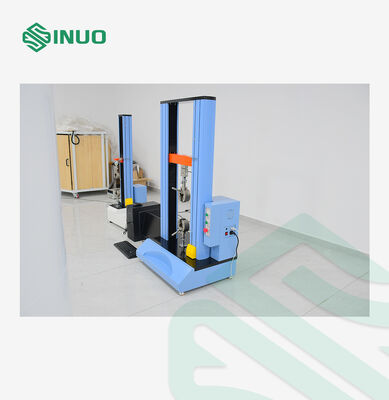

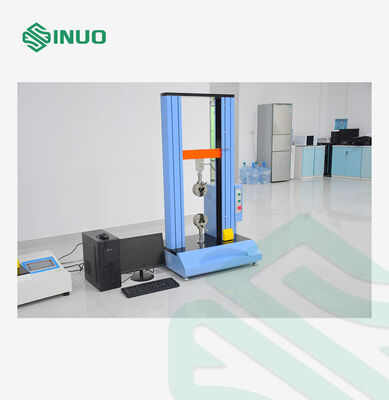

यह मशीन कंप्यूटर नियंत्रण को अपनाती है, जिसका व्यापक रूप से विभिन्न सामग्रियों के यांत्रिक गुणों के परीक्षण में उपयोग किया जाता है, विशेष स्थिरता के साथ सभी प्रकार के तैयार उत्पादों के तन्यता, संपीड़न, स्ट्रिपिंग, कतरनी, आंसू, झुकने (तह) परीक्षण के लिए भी उपयुक्त है। यह ग्राफिक आउटपुट तुलना, उच्च नियंत्रण परिशुद्धता, संचालित करने में आसान बनाने के लिए विभिन्न डेटा के अनुसार कई डेटा प्रिंट कर सकता है; मॉड्यूलर डिजाइन, सहायक उपकरणों की विविधता, लचीला संयोजन।
एक परीक्षण फ़्रेम को विभिन्न यांत्रिक परीक्षण अनुप्रयोगों के लिए कॉन्फ़िगर किया जा सकता है, जिनमें शामिल हैं:
कंप्यूटर-आधारित नियंत्रण प्रणाली चयनित परीक्षण विधि के अनुसार परीक्षण गति, लोड की स्थिति, टूटने की स्थिति और परीक्षण अवधि को कॉन्फ़िगर करने की अनुमति देती है।
सर्वो मोटर प्रणाली स्थिति, गति और टॉर्क का बंद-लूप नियंत्रण प्रदान करती है, जिससे परीक्षण के दौरान स्थिर गति बनाए रखने में मदद मिलती है।
ड्राइव सिस्टम को कम और उच्च गति दोनों पर सुचारू संचालन के लिए डिज़ाइन किया गया है और त्वरण और मंदी के दौरान तीव्र प्रतिक्रिया प्रदान करता है।
मशीन सटीक और स्थिर यांत्रिक गति के लिए ताइवान ZPT बॉल स्क्रू ट्रांसमिशन सिस्टम का उपयोग करती है।
बॉल स्क्रू संरचना कुशल विद्युत संचरण, कम घर्षण और अच्छी स्थिति की पुनरावृत्ति प्रदान करती है, जो इसे नियंत्रित तन्यता, संपीड़न और झुकने वाले परीक्षण आंदोलनों के लिए उपयुक्त बनाती है।
नियंत्रण प्रणाली तक की नमूना दर के साथ 24-बिट एनालॉग-टू-डिजिटल अधिग्रहण डिवाइस का उपयोग करती हैप्रति सेकंड 2,000 माप.
यह सिस्टम को परीक्षण के दौरान बल में तेजी से बदलाव को पकड़ने और उच्च-रिज़ॉल्यूशन माप डेटा को संसाधित करने में सक्षम बनाता है।
विस्थापन एनकोडर आपूर्ति किए गए कॉन्फ़िगरेशन के अनुसार 0.0005 मिमी तक का रिज़ॉल्यूशन प्रदान करता है।
आपूर्ति किया गया कंप्यूटर सॉफ्टवेयर परीक्षण सेटअप, वास्तविक समय माप, वक्र विश्लेषण और रिपोर्ट निर्माण प्रदान करता है।
उपयोगकर्ता विभिन्न परीक्षण परियोजनाओं को कॉन्फ़िगर कर सकते हैं और आवश्यक माप इकाइयों, नियंत्रण मापदंडों और परिणाम वस्तुओं का चयन कर सकते हैं।
समर्थित वक्रों में शामिल हैं:
सॉफ्टवेयर सांख्यिकीय गणनाओं का भी समर्थन करता है, जिसमें माध्य मान, मानक विचलन और भिन्नता का गुणांक शामिल है।
सार्वभौमिक परीक्षण मशीन को विभिन्न यांत्रिक परीक्षण अनुप्रयोगों के लिए कई विनिमेय फिक्स्चर के साथ आपूर्ति की जा सकती है।
| स्थिरता | क्षमता/विनिर्देश | आवेदन |
|---|---|---|

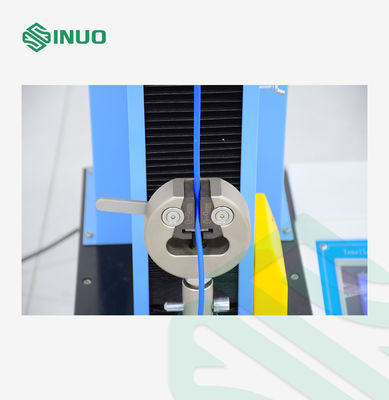

| मैकेनिकल वेज टेन्साइल ग्रिप्स | 10 केएन; सपाट नमूने 0-12 मिमी; बेलनाकार नमूने Ø4-12 मिमी | तन्यता परीक्षण |
| साइड-एक्टिंग ग्रिप्स | 5 केएन क्षमता | तन्यता और संबंधित परीक्षण |
| संपीड़न प्लेटें | 10 केएन; ऊपरी Ø120 मिमी मिनट; निचला Ø200 मिमी मिनट। | संपीड़न परीक्षण |
| तीन-बिंदु झुकने वाली स्थिरता | समायोज्य समर्थन 10-180 मिमी; 5 मिमी त्रिज्या | झुकने का परीक्षण |
आपूर्ति की गई तीन-बिंदु झुकने वाली स्थिरता आईएसओ 178 परीक्षण के लिए निर्दिष्ट कॉन्फ़िगरेशन के अनुसार डिज़ाइन की गई है।
विरूपण माप के लिए आपूर्ति किए गए कॉन्फ़िगरेशन में एक बड़ा विरूपण एक्सटेन्सोमीटर भी शामिल है।
TM2101 कंप्यूटर माप और नियंत्रण प्रणाली सार्वभौमिक सामग्री परीक्षण अनुप्रयोगों के लिए विकसित की गई है।
इसे विभिन्न परीक्षण प्रक्रियाओं के लिए कॉन्फ़िगर किया जा सकता है और तन्यता, संपीड़न, झुकने, कतरनी, आंसू, छीलने और पंचर स्थितियों के तहत यांत्रिक संपत्ति मूल्यांकन का समर्थन करता है।
| परीक्षण शक्ति सीमा | 0-10KN, 0-500N डबल चैनल सेंसर |
| बल माप सटीकता | 0.001 किग्रा |
| इकाइयों को स्विच करें | किग्रा, एन, एलबी |
| लोड विश्लेषण | 1/250000 |
| लोड सटीकता | ±0.5% |
| बल माप सटीकता प्रदर्शित करता है | 0.001 किग्रा |
| विस्थापन माप सटीकता प्रदर्शित करता है | 0.001 मिमी |
| विरूपण माप | सुसज्जित: बड़े विरूपण एक्सटेन्सोमीटर |
| नियंत्रण बटन | मशीन में आपातकालीन रोक, तेज और धीमी गति से ऊपर और नीचे जाने के लिए दो-स्तरीय नियंत्रण बटन हैं, जिन्हें सॉफ्टवेयर और नियंत्रण इकाई के माध्यम से संचालित किया जा सकता है। |
| विरूपण माप सीमा | 0.2%-100%एफएस |
| टेस्ट स्ट्रोक | 900 मिमी (फिक्स्चर सहित) |
| प्रभावी चौड़ाई का परीक्षण करें | 400 मिमी |
| गति परीक्षण रेंज | 0.001-1000 मिमी/मिनट चरणरहित गति विनियमन |
| प्रसारण प्रणाली | सर्वो मोटर, ताइवान ZPT बॉल स्क्रू, कंप्यूटर सॉफ्टवेयर TM2101 का उपयोग करना |
| सुरक्षा उपकरण | ओवरलोड आपातकालीन स्टॉप डिवाइस, ऊपर और नीचे यात्रा सीमा डिवाइस, स्वचालित ब्रेकपॉइंट स्टॉप फ़ंक्शन |
| परीक्षण जुड़नार | 10 kN क्षमता यांत्रिक पच्चर-प्रकार तन्यता पकड़ सेटविनिमेय जबड़े 0 और 12 मिमी के बीच की मोटाई के साथ फ्लैट नमूनों को पकड़ने में सक्षम हैं और 4 और 12 मिमी के बीच व्यास वाले बेलनाकार नमूने, वी-जबड़े आवेषण से सुसज्जित हैं। |
| 5 kN क्षमता का साइड-एक्टिंग ग्रिप सेटविनिमेय जबड़े के साथ. | |
| 10 kN क्षमता कम्प्रेशन ग्रिप सेटन्यूनतम ऊपरी व्यास Ø120 मिमी और निचला व्यास कम से कम Ø200 मिमी। ऊपरी संपीड़न पकड़ को केन्द्रित करने के लिए एक गोलाकार मुक्त रूप होना चाहिए। | |
| आईएसओ 178 के अनुसार तीन-बिंदु झुकने परीक्षण सेट10 और 180 मिमी के बीच समायोज्य निचले समर्थन और 5 मिमी त्रिज्या वाले निचले समर्थन और झुकने वाले टिप के साथ। | |
| कार्य शक्ति | AC220V 50HZ |
| कार्य शक्ति | 1.0 किलोवाट |
| मशीन वजन | लगभग 150 किग्रा |
कॉन्फ़िगरेशन सूची:
| 1. परीक्षण मशीन होस्ट | एक सेट |
| 2. सर्वो मोटर | एक सेट |
| 3. उच्च गुणवत्ता और उच्च परिशुद्धता लोड सेंसर | दो पीसी |
| 4. मंदी प्रणाली | एक सेट |
| 5. ताइवान ZPT बॉल स्क्रू | एक सेट |
| 6. जुड़नार | एक सेट |
| 7. बड़ी विरूपण माप प्रणाली | एक सेट |
| 8. TM2101 माप सॉफ्टवेयर | एक सेट |
★ सॉफ्टवेयर उत्कृष्ट विशेषताएं
1. अंग्रेजी और चीनी भाषा इंटरफ़ेस स्विचिंग का समर्थन करें।
2. कार्यात्मक नेविगेशन का समर्थन करें, उपयोगकर्ता नेविगेशन इंटरफ़ेस के अनुसार संबंधित परीक्षण फ़ंक्शन मॉड्यूल दर्ज करते हैं।
3. सभी प्रकार की धातु सामग्री यांत्रिक गुणों के परीक्षण, जैसे धातु तन्यता, संपीड़न, झुकने, कतरनी और अन्य परीक्षणों का समर्थन करें।
4. सभी प्रकार के गैर-धातु सामग्री यांत्रिक गुणों के परीक्षण का समर्थन करें, जैसे सीमेंट संपीड़न और झुकने प्रतिरोध, कंक्रीट संपीड़न, कठोर फोम संपीड़न, आदि।
5. विस्तारित परीक्षण फ़ंक्शन का समर्थन करें, उपयोगकर्ता अपने स्वयं के परीक्षण आइटम जोड़ सकते हैं।
6. स्वतंत्र ओपन टेस्ट प्रोजेक्ट सेटिंग मॉड्यूल, परीक्षण परियोजनाएं तकनीकी कर्मियों द्वारा स्थापित की जा सकती हैं, परीक्षण ऑपरेटर परीक्षण करने के लिए परीक्षण परियोजनाओं का संदर्भ देते हैं, जिससे अधिकांश परीक्षण ऑपरेटरों की पेशेवर स्तर की आवश्यकताओं और संचालन की कठिनाई कम हो जाती है।
7. परीक्षण नियंत्रण प्रक्रिया डिज़ाइन, उपयोगकर्ता परीक्षण नियंत्रण चरणों को एक नज़र में देखते हैं, समृद्ध निर्देश प्रकार।
8. परीक्षण डेटा का नाम संशोधित किया जा सकता है और उपयोगकर्ताओं की विशेष डेटा आउटपुट आवश्यकताओं को पूरा करने के लिए परीक्षण डेटा के प्रदर्शन के अनुक्रम को समायोजित किया जा सकता है।
9. कस्टम संलग्न परीक्षण डेटा आइटम का समर्थन करें।
10. कस्टम अतिरिक्त परीक्षण मानकों और परीक्षण डेटा प्रोसेसिंग का समर्थन करें।
11. परीक्षण डेटा (माध्य, मानक विचलन, भिन्नता का गुणांक) की सांख्यिकीय गणना का समर्थन करें।
12. समर्थन वक्र विश्लेषण;
13. समर्थन परीक्षण ट्रैसेबिलिटी।
14. वर्ड या एक्सेल स्प्रेडशीट का उपयोग करके कस्टम परीक्षण रिपोर्ट का समर्थन करें, संचालित करने में आसान, सरल सेटिंग्स, आप प्रिंट या पूर्वावलोकन कर सकते हैं।
15. सॉफ़्टवेयर में विभिन्न प्रकार की उपकरण सुरक्षा और परीक्षण सुरक्षा सुरक्षा है।
16. विस्तृत सॉफ़्टवेयर सहायता दस्तावेज़ीकरण।
मशीन सुविधाजनक प्रयोगशाला संचालन के लिए भौतिक नियंत्रण बटन के साथ सॉफ्टवेयर नियंत्रण को जोड़ती है।
सुरक्षा कार्यों में शामिल हैं:
नियंत्रण बोर्ड सिस्टम विस्तार के लिए कई इनपुट और आउटपुट इंटरफेस भी प्रदान करता है, जिसमें यूएसबी, आरएस232, आरएस485, एनालॉग इनपुट/आउटपुट और एनकोडर इंटरफेस शामिल हैं।
