| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4418 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

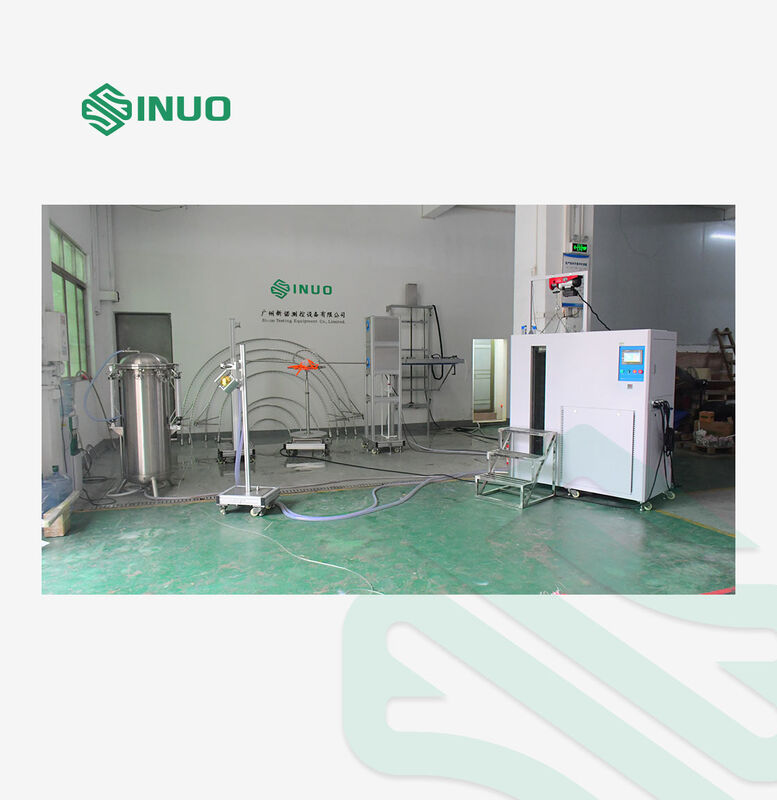

एकीकृत IPX1-IPX8 वाटरप्रूफ टेस्ट सिस्टम SN4418 एक मॉड्यूलर पानी प्रवेश परीक्षण समाधान है जिसका उपयोग विद्युत और इलेक्ट्रॉनिक आवरणों के पानी के प्रवेश के खिलाफ सुरक्षा का मूल्यांकन करने के लिए किया जाता है।
आईईसी 60529 के अनुसार डिजाइन किया गया:2013, प्रणाली एक समन्वित प्रयोगशाला समाधान में IPX1 से IPX8 तक कई परीक्षण विधियों को एकीकृत करती है।यह घरेलू विद्युत उपकरणों और प्रकाश उपकरणों से लेकर विद्युत आवरणों और अन्य उत्पादों के लिए कॉन्फ़िगर किया जा सकता है जिन्हें आईपी जलरोधक और प्रवेश सुरक्षा परीक्षण की आवश्यकता होती है.
इस प्रणाली में निम्नलिखित शामिल हैंः
| नहीं. | नाम | आईपी कोड | टिप्पणी |
|---|---|---|---|
| 1. | ऊर्ध्वाधर वर्षा बूंद परीक्षण यंत्र | IPX1~2 | ड्रिप क्षेत्रः 1000 मिमी*1000 मिमी IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 2 | ऑसिलेटिंग ट्यूब परीक्षण यंत्र | IPX3~4 | दोलन ट्यूब: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 3 | स्प्रे नोजल | IPX3~4 | IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 4 | नली नोजल | IPX5~6 | IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 5 | एकीकृत विसर्जन कक्ष और जल आपूर्ति टैंक और नियंत्रण कैबिनेट | IPX7 | आंतरिक कक्ष का आकारः 650mm*600mm*1500mm IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 6 | गहरी विसर्जन टैंक | IPX8 | φ600*1000 मिमी IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 7 | टर्नटेबल | IPX1~IPX6 के लिए सहायक उपकरण | φ600 मिमी IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |

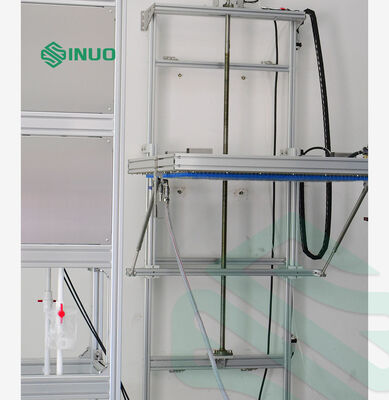

1IPX1-IPX2 ऊर्ध्वाधर वर्षा बूंद परीक्षण उपकरण
ऊर्ध्वाधर वर्षा टपकने वाला उपकरण ऊर्ध्वाधर रूप से गिरने वाली पानी की बूंदों का अनुकरण करने के लिए डिज़ाइन किया गया है। टपकने वाले बॉक्स को स्वचालित रूप से ऊपर या नीचे उठाया जा सकता है,जबकि स्टेनलेस स्टील के ड्रिप प्लेट स्थिर पानी वितरण प्रदान करता है.
विनिर्देशः
| आवेदन | IPX1, IPX2 परीक्षण करने के लिए लागू होता है। |
| वर्षा क्षेत्र | 1000mmX1000mm |
| टैंक सामग्री | स्टेनलेस स्टील |
| ड्रिपिंग एपर्चर | ¢0.4 मिमी |
| छेद की दूरी | 20 मिमी |
| वर्षा प्रवाह | 1 मिमी/मिनट, 3 मिमी/मिनट, उपयोगकर्ता-सेट पैरामीटर (त्रुटिः + 0.5 मिमी/मिनट) |
| पानी के गिरने की ऊँचाई | 200 मिमी (परीक्षण उपकरण द्वारा स्वचालित रूप से नियंत्रित) |
| परीक्षण का समय | 10 मिनट, आवश्यकता के अनुसार सेट किया जा सकता है |
| जल निकासी | परीक्षण पूरा होने के बाद टैंक के पानी को स्वचालित रूप से खाली करना |
| शरीर सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (LxDxH) | 1100X1200X2800 मिमी |
| मशीन संरचना | दीवार माउंट |
| वायु कंप्रेसर | चुप हवा कंप्रेसर |
2. IPX3-IPX4 ऑसिलेटिंग ट्यूब परीक्षण उपकरण
थरथरानवाला ट्यूब परीक्षक एक मोटर चालित क्रैंक-लिंक तंत्र का उपयोग नियंत्रित पारस्परिक जल छिड़काव उत्पन्न करने के लिए करता है। विभिन्न आवरण आयामों के लिए कई ट्यूब त्रिज्या उपलब्ध हैं।
तकनीकी मापदंडः
| नहीं. | पद | मापदंड |
|---|---|---|
| 1 | जल आपूर्ति | पानी की प्रवाह दर> 10L/मिन±5% शुद्ध पानी बिना समावेशन के। यह उपकरण स्वच्छ पानी निस्पंदन इकाई से सुसज्जित है |
| 2 | थरथरानवाला ट्यूब का आकार | स्टेनलेस स्टील से बने R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm दोलन ट्यूबों के साथ मानक |
| 3 | सुई का छेद | Φ0.4 मिमी |
| 4 | दो छेदों का शामिल कोण | IPX3:120°; IPX4:180° |
| 5 | थरथरानवाला ट्यूब स्विंग कोण | अधिकतम ±175° पूर्व निर्धारित किया जा सकता है (नोटः मानक में IPX3:120°; IPX4:360° की आवश्यकता होती है, लेकिन परीक्षण के दौरान दोलन ट्यूब के नीचे टर्नटेबल होने के कारण, वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है,यदि टर्नटेबल के बिना, तो 360° प्राप्त किया जा सकता है) |
| 6 | स्विंग गति | IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°); |
| 7 | जल प्रवाह | पेंडुलम के आकार और पिन छेद की संख्या (0.07 L/min प्रति छेद) के अनुसार सेट किया जा सकता है |
| 8 | परीक्षण का समय | 0.01S ¢ 99 घंटे 59 मिनट, पूर्व निर्धारित किया जा सकता है |
| 9 | प्रेशर गेज | 0~0.25 एमपीए |
| 10 | साइट आवश्यकताएं | समर्पित आईपी जलरोधक परीक्षण कक्ष, उपकरण के लिए प्रयुक्त प्रकाश 10A जलरोधक रिसाव स्विच (या सॉकेट) के साथ जमीन सपाट होनी चाहिए। इनफ्लो और ड्रेनेज का अच्छा कार्य।ग्राउंड इंस्टॉलेशन |
| 11 | क्षेत्रफल | ऑसिलेटिंग ट्यूब के अनुसार चुना |
3. IPX3-IPX4 स्प्रे नोजल
उन परिसरों के लिए जो अस्थिर ट्यूब द्वारा पर्याप्त रूप से उजागर नहीं किए जा सकते हैं, हाथ से चलने वाला स्प्रे नोजल एक वैकल्पिक परीक्षण विधि प्रदान करता है।
स्प्रे नोजल को IEC60529 IPX3 और IPX4 के अनुसार डिजाइन और निर्मित किया गया है। IPX3 और IPX4 के बीच अंतर यह है कि IPX4 परीक्षण में बैफर को हटा दिया जाना चाहिए।
तकनीकी मापदंडः
| नहीं. | पद | पैरामीटर |
|---|---|---|
| 1 | जल आपूर्ति | पानी की प्रवाह दर 50-150kpa शुद्ध पानी बिना समावेश के है। |
| 2 | स्प्रे नोजल के मापदंड | बाहरी व्यास: Ф102mm गोलाकार व्यास: SФ75.5mm मध्य में एक छेद है और छेद के आंतरिक सर्कल में 24 छेद हैं जिनमें शामिल कोण 30° है।छेदों के बाहरी वृत्त में 96 छेद हैं, जिनमें शामिल कोण 15° है।. कुल मिलाकर 121 छेद. छेद का व्यास:Ф0.5 मिमी यह पीतल से बना है. |
| 3 | जल प्रवाह | 10L/min±5%, प्रवाह मीटर द्वारा समायोजित (प्रवाह मीटर इस मद में शामिल नहीं है, वैकल्पिक) |
| 4 | प्रेशर गेज की रेंज | ०.४ एमपीए |
| 5 | बाफ़ल | हटाने योग्य |
| 6 | प्रेशर गेज | 0~0.25 एमपीए |
| 7 | साइट आवश्यकताएं | समर्पित आईपी जलरोधक परीक्षण कक्ष, जमीन अच्छी तरह से प्रवाह और निकासी के कार्य के साथ प्रकाश के साथ सपाट होना चाहिए। |

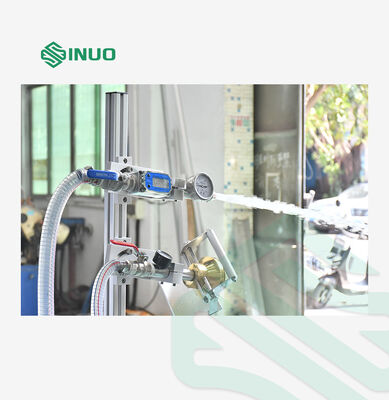

4. IPX5-IPX6 नली नोजल
नली नोजल मॉड्यूल शक्तिशाली जल जेट परीक्षण के लिए डिज़ाइन किया गया है और IPX5 और IPX6 के लिए अलग प्रवाह आवश्यकताओं का समर्थन करता है।
तकनीकी मापदंडः
| नहीं. | पद | IPX5 | IPX6 |
|---|---|---|---|
| 1 | जल आपूर्ति | पानी की प्रवाह दर > 12.5L/min±5% शुद्ध पानी बिना समावेश के। इसे स्टेनलेस स्टील के पानी के टैंक और दबाव वाले उपकरण द्वारा प्राप्त किया जा सकता है | जल प्रवाह दर>100L/min±5% शुद्ध पानी बिना समावेशन के। इसे स्टेनलेस स्टील के पानी के टैंक और दबाव वाले उपकरण द्वारा प्राप्त किया जा सकता है |
| 2 | नोजल का व्यास | Ф6.3 मिमी | फ12.5 मिमी |
| 3 | जल प्रवाह | 12.5±0.625L/मिनट,फ्लोमीटर समायोज्य है | 100±5 L/min,फ्लोमीटर समायोज्य है |
| 4 | जेट नोजल से संलग्नक तक की दूरी | 2.5~3 मीटर | 2.5~3 मीटर |
| 5 | परीक्षण का समय | कम से कम 1 मिनट/एम2 ((कम से कम 3 मिनट) | कम से कम 1 मिनट/एम2 ((कम से कम 3 मिनट) |
| 6 | प्रेशर गेज | 0~0.25 एमपीए | 0~0.25 एमपीए |
| 7 | साइट आवश्यकताएं | समर्पित आईपी जलरोधक परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, जिसमें अच्छी तरह से प्रवेश और निकासी का कार्य होता है। | समर्पित आईपी जलरोधक परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, जिसमें अच्छी तरह से प्रवेश और निकासी का कार्य होता है। |

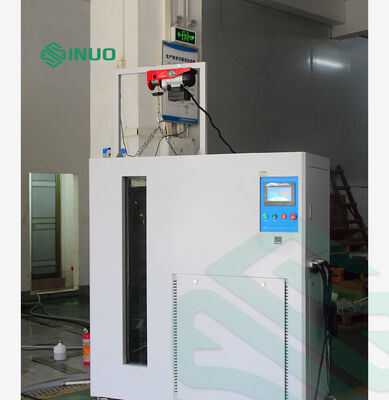

5. आईपीएक्स7 एकीकृत विसर्जन कक्ष और जल आपूर्ति टैंक और नियंत्रण कैबिनेट
एकीकृत जल आपूर्ति इकाई जलरोधी परीक्षण प्रणाली के लिए केंद्रीय नियंत्रण खंड के रूप में कार्य करती है।यह विभिन्न आईपी परीक्षण स्तरों के लिए नियंत्रित पानी के प्रवाह और तापमान प्रदान करता है और आईपीएक्स 7 विसर्जन कक्ष और आईपीएक्स 8 पानी आपूर्ति प्रणाली के रूप में भी कार्य करता है.
तकनीकी मापदंडः
|
पैरामीटर
|
विनिर्देश
|
|
आवेदन
|
IPX1~IPX6 जलरोधक परीक्षण, IPX7 जल विसर्जन परीक्षण, IPX8 जलरोधक परीक्षण
|
|
जल आपूर्ति
|
निरंतर तापमान और निरंतर प्रवाह जल आपूर्ति
|
|
पानी का तापमान
|
कमरे का तापमान ~65°C (±3°C), पीआईडी नियंत्रण
|
|
प्रवाह सीमा
|
छोटा प्रवाहः 1~10L/मिनट; बड़ा प्रवाहः 10~100L/मिनट
|
|
जल भंडारण टैंक
|
लगभग. 500 लीटर
|
|
IPX7 लिफ्ट ब्रैकेट
|
उठाने की दूरीः 0~1200 मिमी; भारः 100 किलो
|
|
नियंत्रण प्रणाली
|
मित्सुबिशी पीएलसी + 7 इंच रंग टच स्क्रीन
|
|
आयाम / शक्ति
|
1400 मिमी × 750 मिमी × 1600 मिमी; तीन चरण AC 380V, 50Hz
|
6. IPX8 गहरी विसर्जन टैंक
गहरे डूबने के टैंक को IEC60529 IPX8 के अनुसार डिजाइन और निर्मित किया गया है।
तकनीकी मापदंडः
1 दबाव पात्रः स्टेनलेस स्टील टैंक, व्यास 0.6 मीटर, ऊंचाई 1.2 मीटर।
2 दबाव समायोजन सीमाः 0 ~ 5bar (अनुकूलित किया जा सकता है) ।
3 दबाव प्रणालीः स्टेनलेस स्टील पंप + आवृत्ति कनवर्टर।
4 प्रेशर गेज की सटीकता: 0.25 डिग्री, सीमाः 6 बार।
5 परीक्षण समयः 0-99 मिनट.
6 अधिकतम सीमा दबावः 5bar.
दबाव संरक्षणः दबाव स्विच संरक्षण।
8 3/4 उच्च दबाव स्टील तार नली कनेक्शन द्वारा पानी की आपूर्ति उपकरण से कनेक्ट
7टर्नटेबल
झुकाव योग्य घुमावदार चरण IPX1~IPX6 परीक्षण के लिए आवश्यक सहायक उपकरण है।
| टर्नटेबल का व्यास | Ø600 मिमी |
| टर्नटेबल की गति | 1rpm |
| झुकाव कोण | 0° और 15° तक पहुँच सकता है |
| परीक्षण घूर्णन कोण | 90°, निरंतर घूर्णन |
| शरीर सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (LxDxH) | 800X800X250 मिमी |
| रोलर्स के साथ एल्यूमीनियम आधार | |
| कंट्रोल कैबिनेट द्वारा रिवर्सिबल कंट्रोल, रोटेशनल मोशन कंट्रोल | |
प्रत्येक आईपी स्तर के लिए अलग-अलग जलरोधक परीक्षण मशीनों को स्थापित करने के बजाय, एकीकृत विन्यास कई प्रकार केपानी के प्रवेश के परीक्षण के तरीकेएक प्रयोगशाला समाधान में एक साथ।
केंद्रीकृत जल आपूर्ति प्रणाली छोटे प्रवाह और बड़े प्रवाह दोनों अनुप्रयोगों का समर्थन करती है, जिसमें प्रोग्राम करने योग्य जल तापमान और प्रवाह नियंत्रण है।
परीक्षण मापदंडों को पूर्व निर्धारित किया जा सकता है और पीएलसी-नियंत्रित 7-इंच टचस्क्रीन इंटरफ़ेस के माध्यम से निगरानी की जा सकती है, जिससे दैनिक संचालन सरल हो जाता है और परीक्षण दोहराव में सुधार होता है।
विभिन्न थरथरानवाला ट्यूब आकार, छिड़काव के तरीके, विसर्जन उपकरण और टर्नटेबल विन्यास प्रणाली को विभिन्न परीक्षण नमूनों और प्रयोगशाला लेआउट के अनुकूल करने की अनुमति देते हैं।
यह प्रणाली आईईसी 60529 आईपीएक्स1-आईपीएक्स8 जलरोधक परीक्षण आवश्यकताओं के आधार पर डिज़ाइन की गई है, जिससे यह संलग्नक प्रवेश सुरक्षा में शामिल प्रयोगशालाओं के लिए उपयुक्त है,विद्युत उत्पाद परीक्षण और अनुपालन परीक्षण.
