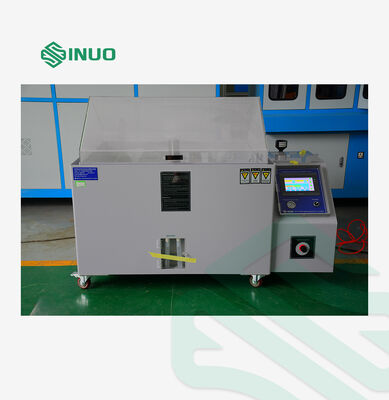

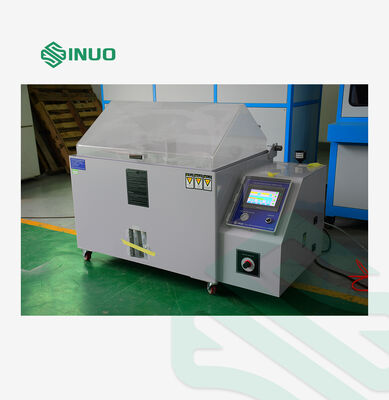

एन.एस.एस. ए.ए.एस.एस. सी.ए.एस.एस. संक्षारण परीक्षणों के लिए आई.एस.ओ. 9227 एसिड साल्ट स्प्रे टेस्ट चैंबर

बिजली की आपूर्ति

बिजली आपूर्ति की स्थिति और बिजली आपूर्ति

AC 220V एकल-चरण दो तार+सुरक्षात्मक ग्राउंडिंग; स्वीकार्य वोल्टेज उतार-चढ़ाव रेंज ± 10% वी;

स्वीकार्य आवृत्ति उतार-चढ़ाव सीमा 50 /60± 0.5HZ है; टीएन-एस बिजली आपूर्ति या टीटी बिजली आपूर्ति;

सुरक्षात्मक ग्राउंड तार का ग्राउंडिंग प्रतिरोध 4 Ω से कम है;

उपयोगकर्ताओं को इंस्टॉलेशन स्थल पर उपकरण के लिए संबंधित क्षमता के वायु या बिजली स्विच को कॉन्फ़िगर करने की आवश्यकता होती है, और इस स्विच को उपकरण के उपयोग को स्वतंत्र रूप से नियंत्रित करना होगा।

प्रदर्शन सूचकांक

पर्यावरण की स्थिति का प्रयोग करें

1. पर्यावरण का तापमान 5 ~ 30 ℃ है, और सापेक्ष आर्द्रता ≤ 85% आरएच है;

2. स्थापना स्थल समतल और कंपन मुक्त होना चाहिए;

3. उपकरण को गर्मी स्रोतों और ज्वलनशील और विस्फोटक पदार्थों से दूर रखा जाएगा;

4. स्थापना की स्थिति सीधे सूर्य के प्रकाश के संपर्क में नहीं आएगी, और इनडोर वायु परिसंचरण बनाए रखा जाएगा;

5. उपकरण स्थापना स्थल साफ होना चाहिए, और अधिक धूल वाले स्थान पर या धूल आउटलेट पर स्थापित नहीं किया जाना चाहिए

तापमान और आर्द्रता सीमा

प्रयोगशाला तापमान: आरटी~ 50 ℃

दबाव बैरल तापमान: आरटी ~ 63 ℃

सापेक्ष आर्द्रता ≥ 85% आरएच

तापन दर

प्रयोगशाला तापमान आरटी →+50 ℃ ≤ 60 मिनट

दबाव बैरल तापमान आरटी →+63 ℃ ≤ 60 मिनट

मुख्य तकनीकी पैरामीटर

तापमान रिज़ॉल्यूशन: 0.1 ℃

तापमान विचलन: ± 1 ℃

तापमान एकरूपता: 2 ℃

तापमान में उतार-चढ़ाव: 1 ℃

स्प्रे की मात्रा (m1/80cm2/h) 1.0~2.0 (कम से कम 16 घंटे तक एकत्र करें, और औसत मूल्य लें)

स्प्रे दबाव: 1.00 ± 0.01 किग्रा/सेमी2

तरल दवा का PH मान: तटस्थ 6.0~7.0, अम्लीय 3.0~3.1

स्प्रे घोल का PH मान: तटस्थ 6.5~7.2, अम्लीय 3.1~3.3

नियंत्रण समय: 1S~9999H को मनमाने ढंग से सेट किया जा सकता है

ध्यान दें: छिड़काव के दौरान घोल में कार्बन डाइऑक्साइड की कमी से पीएच मान में बदलाव हो सकता है। निम्नलिखित विधियों का उपयोग किया जा सकता है, जैसे परीक्षण उपकरण में डालने से पहले घोल को 35 ℃ से अधिक तक गर्म करना, या घोल में कार्बन डाइऑक्साइड की मात्रा को कम करने के लिए घोल तैयार करने के लिए ताजे उबलते पानी का उपयोग करना, जिससे पीएच मान में बदलाव से बचा जा सकता है। एसिड परीक्षण या कॉपर त्वरित नमक स्प्रे परीक्षण स्प्रे समाधान के पीएच मान को सुनिश्चित करने के लिए है, समाधान के पीएच मान को 2.8 ~ 3.0 पर समायोजित करें और जांचें कि समाधान और/या विलेय आवश्यकताओं को पूरा करते हैं या नहीं।

अनुपालन और उत्पाद कार्यान्वयन मानकों का परीक्षण करें

1. जीबी/टी2423.17-2008/आईईसी 60068-2-11-1981 नमक स्प्रे परीक्षण विधि

2. एएसटीएम। B117-2009 नमक स्प्रे परीक्षण

3. JIS H8502 नमक पानी स्प्रे परीक्षण विधि

4. GB/T10125-2012/ISO 9227-2006 नमक जल स्प्रे परीक्षण विधि

5. GB-T5170.8-2008 इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के लिए निरीक्षण विधि - नमक स्प्रे परीक्षण उपकरण

6. GB-T5170.11-2008 संक्षारक गैस परीक्षण उपकरण के लिए निरीक्षण विधि

7. ISO9227 नमक स्प्रे परीक्षण

8. GB-T10587-2006 नमक स्प्रे परीक्षण कक्ष के लिए तकनीकी शर्तें

संरचना विशेषताएँ

बॉक्स संरचना

प्रयोगशाला 8 मिमी की मोटाई और 85 ℃ के टिकाऊ तापमान के साथ आयातित पीवीसी पॉलीथीन प्लेट (दक्षिण एशिया, ताइवान) को अपनाती है।

प्रयोगशाला का सील कवर 8 मिमी की मोटाई के साथ आयातित ऐक्रेलिक प्लेट से बना है।

अभिकर्मक रीफिल बोतल छिपे हुए जल स्तर का पता लगाती है, जिसे साफ करना आसान है और टूटना आसान नहीं है।

प्रेशर एयर बैरल SUS304 # स्टेनलेस स्टील उच्च दबाव प्रतिरोधी बैरल से बना है, जिसमें सबसे अच्छा थर्मल इन्सुलेशन प्रभाव होता है।

परीक्षण सामग्री रैक एक प्लेन डिवाइडिंग रैक को अपनाता है, जो गिरने वाले कोहरे और सभी तरफ कोहरे के कोण को स्वतंत्र रूप से समायोजित कर सकता है। वहां कई नमूने रखे गए हैं.

सीलिंग कवर वायवीय रूप से संचालित होता है।

बॉक्स में संक्षारक गैस का रिसाव न हो यह सुनिश्चित करने के लिए प्रयोगशाला को पानी से सील कर दिया गया है।

नियंत्रण बॉक्स और परीक्षण बॉक्स एकीकृत हैं, और बाएँ और दाएँ ढांचे को संचालित करना आसान है।

पानी को विद्युत नियंत्रण बॉक्स में प्रवेश करने और सहायक उपकरण को नुकसान पहुंचाने से प्रभावी ढंग से रोकने के लिए पानी और बिजली पृथक्करण संरचना को अपनाया जाता है।

कैबिनेट कवर

प्रयोगशाला का सीलिंग कवर 8 मिमी की मोटाई के साथ आयातित ऐक्रेलिक प्लेट से बना है, और शीर्ष को 1000 कोण सीलिंग कवर में बनाया गया है, जो परीक्षण के दौरान घनीभूत को नमूना सतह पर गिरने और परीक्षण परिणामों को प्रभावित करने से प्रभावी ढंग से रोकता है।

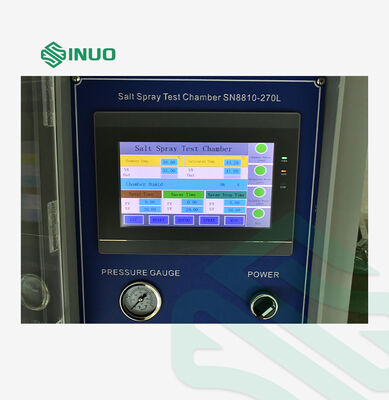

कंट्रोल पैनल

दबाव नापने का यंत्र, मुख्य बिजली स्विच।

विद्युत वितरण नियंत्रण कैबिनेट

पानी भरने वाला सोलनॉइड वाल्व, स्प्रे सोलनॉइड वाल्व, डिमिस्टिंग सोलनॉइड वाल्व, बिजली वितरण बोर्ड, तापमान रक्षक, वायु संतृप्ति दबाव बैरल, स्प्रे नियंत्रण वाल्व।

तापन प्रणाली

जल भाप हीटिंग मोड अपनाया जाता है, और टाइटेनियम मिश्र धातु हीटिंग ट्यूब पीआईडी ​​तापमान संतुलन प्राप्त करने के लिए हीटिंग को नियंत्रित करता है।

जल श्रृंगार प्रणाली

1. प्रयोगशाला और दबाव बैरल के लिए जल अनुपूरक: मैनुअल और स्वचालित जल अनुपूरक नियंत्रण प्रणाली को नल जल ट्यूब के स्वचालित नियंत्रण जल अनुपूरक या मैनुअल डबल जल अनुपूरक मोड से जोड़ा जा सकता है, जिसका उपयोग करना आसान है;

ध्यान दें: यदि नल के पानी में बहुत अधिक अशुद्धियाँ हैं या अम्लीय या क्षारीय है, तो पानी के प्रवेश द्वार पर एक फिल्टर स्थापित किया जाना चाहिए।

2. तरल दवा जल अनुपूरक: अंदर छिपी हुई बड़ी जल टंकी को अपनाया जाता है, और मैन्युअल जल अनुपूरक को अपनाया जाता है।

जल निकासी व्यवस्था

जल निकासी वाल्व नियंत्रण उपकरण, मैनुअल जल निकासी मोड।

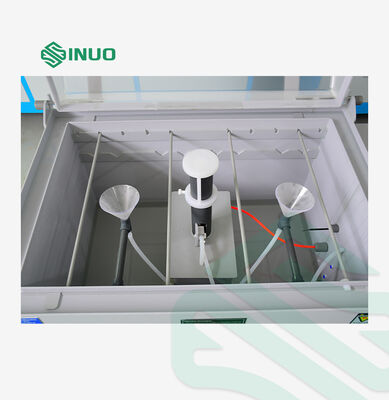

स्प्रे प्रणाली

खारे पानी को अवशोषित करने और फिर समान परमाणुकरण डिग्री के साथ परमाणुकरण करने के लिए बर्नौल्ट सिद्धांत को अपनाएं;

कोई अवरुद्ध क्रिस्टलीकरण घटना नहीं है, जो निरंतर परीक्षण के मानक को सुनिश्चित कर सके;

विशेष कांच से बना नोजल;

एडजस्टेबल टेपर स्प्रे टॉवर स्प्रे को प्रभावी ढंग से फैला सकता है, एक समान स्प्रे सुनिश्चित कर सकता है और स्प्रे की मात्रा को नियंत्रित कर सकता है।

स्प्रे मोड

निरंतर/रुक-रुक कर

वायु आपूर्ति प्रणाली

स्प्रे दबाव को दो चरणों में 1 किग्रा/सेमी2 द्वारा समायोजित किया जाता है। पहली बार, संपीड़ित हवा को 2 किग्रा/सेमी2 पर समायोजित किया जाता है और हीटिंग के लिए संतृप्त बैरल में प्रवेश किया जाता है। दूसरी बार, स्प्रे दबाव को 1 किग्रा/सेमी2 पर समायोजित किया जाता है।

धुंध निकास प्रणाली

1. पूरी तरह से स्वचालित दबाव संतुलित धुंध निकास उपकरण, जिसे केवल धुंध निकास ट्यूब से कनेक्ट करने की आवश्यकता है, और बॉक्स में दबाव के अनुसार स्वचालित रूप से धुंध का निर्वहन करता है।

2. मैनुअल डिमिस्टिंग बटन स्विच। घर के अंदर के कोहरे को तुरंत हटाने के लिए परीक्षण कक्ष कवर खोलने से पहले बस इस बटन को क्लिक करें।

3. ध्यान दें: मशीन की धुंध निकास पाइप को बाहरी खुले स्थान तक बढ़ाया जाएगा, और मशीन से निकलने वाली धुंध को अन्य वस्तुओं को खराब होने से रोकने के लिए संक्षारक वस्तुओं के करीब होने से बचना आवश्यक है; विस्तारित धुंध निकास पाइप धुंध निकास पाइप में संघनन को धुंध निकास पाइप को अवरुद्ध करने और अपशिष्ट गैस को प्रभावी ढंग से निर्वहन करने से रोकने के लिए लहरदार छूट से मुक्त होगा।

विद्युत नियंत्रण प्रणाली

नियंत्रक

1.7” टच स्क्रीन डिस्प्ले, उपयोगकर्ता के अनुकूल इंटरफेस, एक नज़र में सभी जानकारी।

2. सभी डिजिटल मल्टीपल फॉल्ट चेतावनी सुरक्षा प्रणाली, सूखी जलन और अधिक तापमान को रोकती है।

3. यह 106 की सेवा जीवन के साथ उच्च-शक्ति एसएसआर आउटपुट और आयातित शुद्ध चांदी रिले संपर्कों को अपनाता है।

4. मल्टी वे कंट्रोल मोड, जिसका परीक्षण निरंतर/रुक-रुक कर/मैन्युअल/स्वचालित मोड में किया जा सकता है।

5. यह नमक धुंध के रिसाव को सुनिश्चित करने के लिए मैनुअल/स्वचालित डिमिस्टिंग मोड से सुसज्जित है, ताकि प्रयोगशाला को क्षरण से बचाया जा सके।

6. छिपी हुई सुधार विधि यह सुनिश्चित करती है कि तापमान बिल्कुल नियंत्रणीय है।

7. बिजली विफलता मेमोरी फ़ंक्शन के साथ। प्रयोग के दौरान अचानक बिजली गुल होने या बंद होने की स्थिति में, प्रयोग का समय बर्बाद किए बिना, डेटा स्वचालित रूप से सहेजा जाएगा, ताकि प्रयोग को दोबारा करने से बचा जा सके।

तापमान इनपुट मोड

टच स्क्रीन पर सेट किया जा सकता है

तापमान प्रदर्शन

तापमान का निर्धारित मूल्य और वास्तविक मूल्य प्रदर्शित करें।

समय प्रदर्शित करना

टच स्क्रीन पर प्रदर्शित, न्यूनतम समय 1 सेकंड।

ऑपरेशन मोड

सतत संचालन/रुक-रुक कर संचालन।

तापमान सेटिंग रेंज

अधिकतम तापमान की ऊपरी और निचली सीमा 5 ℃ है।

पैनल प्रदर्शन

तापमान मान, वर्तमान तापमान मान, निर्धारित समय, वर्तमान समय, स्प्रे समय, निरंतर तापमान समय, अधिक तापमान असामान्य संकेतक, पानी की कमी असामान्य संकेतक, ऑपरेशन समाप्ति संकेतक, स्प्रे स्थिति संकेतक, डिमिस्टिंग स्थिति संकेतक निर्धारित करें।

तापमान मापने वाला निकाय

PT100 प्लैटिनम प्रतिरोध।

तापमान नियंत्रण मोड

एंटी-इंटीग्रल संतृप्ति पीआईडी, बीटीसी संतुलित तापमान विनियमन नियंत्रण मोड (तापमान परीक्षण उपकरण)।

सुरक्षा सुरक्षा उपकरण

टेस्ट बॉक्स

अत्यधिक तापमान से सुरक्षा, पानी की कमी से सुरक्षा।

संतृप्त बैरल

अत्यधिक तापमान से सुरक्षा, पानी की कमी से सुरक्षा।

तापन प्रणाली

हीटिंग पाइप का सूखना, असामान्य जल आपूर्ति और जल निकासी

बिजली की आपूर्ति

रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण

भंडारण पर्यावरण आवश्यकताएँ

उपकरण का पर्यावरण तापमान 0 ℃~+45 ℃ के भीतर रखा जाएगा

स्थापना स्थल के लिए आवश्यकताएँ

परीक्षण बॉक्स के बाईं और दाईं ओर और पीछे की ओर की दीवार के पैनल और दीवार के बीच की दूरी 600 मिमी से कम नहीं होनी चाहिए, और सामने और दीवार के बीच की दूरी 800 मिमी से कम नहीं होनी चाहिए। उपकरण परिवहन करते समय, क्या यह द्वार, मार्ग, लिफ्ट आदि में प्रवेश कर सकता है, ताकि आपकी परियोजना की प्रगति को प्रभावित होने से बचाया जा सके।

स्वीकृति मानदंड और तृतीय-पक्ष सत्यापन

1. स्वीकृति मानदंड: तकनीकी संकेतक दोनों पक्षों द्वारा हस्ताक्षरित "तकनीकी समझौते" में निर्दिष्ट तरीकों के अनुसार होंगे।

2. स्वीकृति विधि: औपचारिक स्वीकृति मांगकर्ता की साइट पर आयोजित की जाएगी।

3. यदि मांगकर्ता को फैक्ट्री छोड़ने से पहले स्वीकृति में भाग लेने के लिए किसी तीसरे पक्ष (राष्ट्रीय पर्यावरण परीक्षण उपकरण गुणवत्ता निरीक्षण केंद्र द्वारा सत्यापित और एक वैध निरीक्षण रिपोर्ट जारी की गई) को आमंत्रित करने की आवश्यकता है, तो लागत मांगकर्ता द्वारा वहन की जाएगी। यदि पहली स्वीकृति अयोग्य है, तो आपूर्तिकर्ता द्वारा सुधार के बाद दूसरी स्वीकृति में होने वाला खर्च आपूर्तिकर्ता द्वारा वहन किया जाएगा।

4. ग्राहक सत्यापन के लिए राष्ट्रीय पर्यावरण परीक्षण उपकरण गुणवत्ता निरीक्षण केंद्र को सौंपता है।
