ईवी इन्सुलेटिंग सामग्री सीटीआई पीटीआई परीक्षण के लिए आईईसी 60112 लीकेज ट्रैकिंग टेस्टर

आईईसी 60112 ईवी इन्सुलेटिंग सामग्री के लिए रिसाव ट्रैकिंग परीक्षक CTI PTI परीक्षण

उत्पाद की जानकारी:

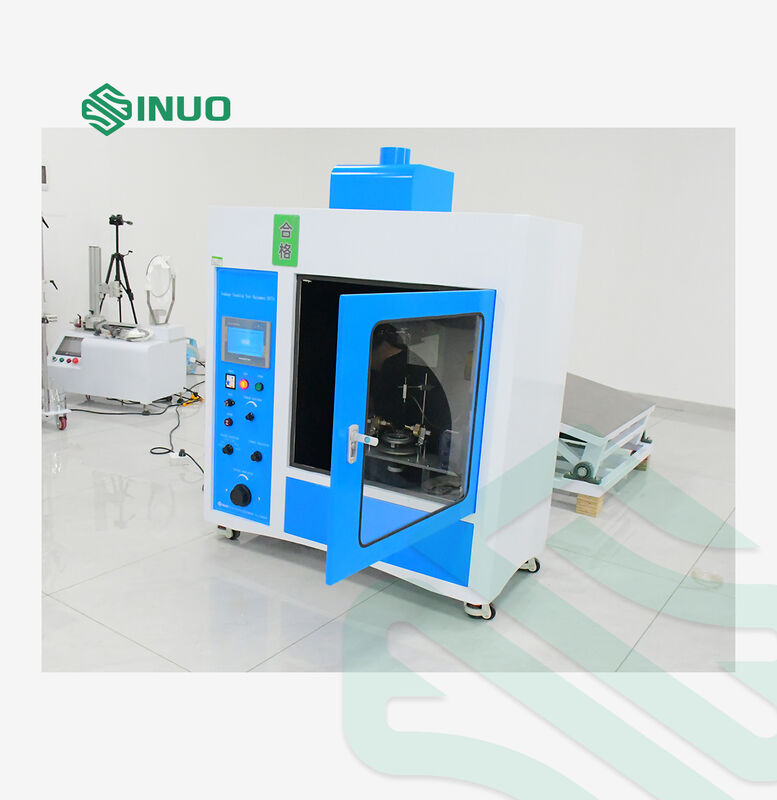

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsवैश्विक आईईसी, यूएल और एएसटीएम अंतरराष्ट्रीय मानकों के पूर्ण अनुपालन में, यह सटीक परीक्षण उपकरण गुणवत्ता निरीक्षण प्रयोगशालाओं द्वारा व्यापक रूप से अपनाया जाता है,यूरोप भर में विनिर्माण कारखानों और तृतीय पक्ष प्रमाणन संस्थानों, उत्तरी अमेरिका, दक्षिण पूर्व एशिया और अन्य वैश्विक क्षेत्रों में।

विद्युत उत्पादों के वास्तविक कार्य वातावरण का अनुकरण करते हुए, परीक्षक अमोनिया क्लोराइड तरल टपकने और उच्च वोल्टेज इलेक्ट्रोड संवहन मोड को आइसोलेशन विफलता का पता लगाने के लिए अपनाता है,विद्युत क्षेत्र की संयुक्त क्रिया के तहत इन्सुलेटिंग सामग्रियों के ट्रैकिंग टूटने और लौ की प्रज्वलनयह सामग्री चयन, उत्पाद सुरक्षा प्रमाणन और विद्युत और इलेक्ट्रॉनिक उत्पादों की गुणवत्ता नियंत्रण के लिए सटीक और विश्वसनीय परीक्षण डेटा प्रदान करता है।

उत्पाद के फायदे और प्रमुख विशेषताएं

उच्च-सटीक परीक्षण विन्यास: आयातित प्रमुख माइक्रोपंप से सुसज्जित है जो अति-सटीक तरल ड्रॉप वॉल्यूम और ड्रिपिंग अंतराल सुनिश्चित करता है, मैनुअल ऑपरेशन त्रुटियों को समाप्त करता है और दोहराए जाने योग्य परीक्षण परिणाम सुनिश्चित करता है।

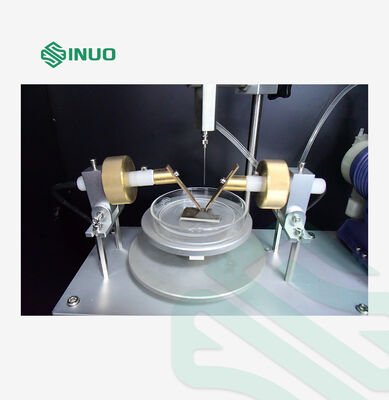

पेशेवर प्लेटिनम इलेक्ट्रोड: मानक आकार के प्लैटिनम इलेक्ट्रोड को 60° शामिल कोण और 1.00N निरंतर दबाव के साथ, स्क्रीन पर वास्तविक समय में दबाव डिस्प्ले को अपनाता है, पूरी तरह से मानक परीक्षण आवश्यकताओं को पूरा करता है।

बुद्धिमान पीएलसी नियंत्रण प्रणाली: 7-इंच पूर्ण रंग टच स्क्रीन से लैस, परीक्षण वोल्टेज, वर्तमान, ड्रिपिंग समय और टाइमिंग मापदंडों की एक क्लिक सेटिंग, सरल संचालन और बुद्धिमान डेटा डिस्प्ले।

सुरक्षित एवं मानवीय डिजाइन: बंद परीक्षण कक्ष, दरवाजा बंद होने के बाद बाहरी संचालन, ट्रैकिंग विफलता के लिए स्वचालित अलार्म (≥2s), प्रभावी रूप से ऑपरेटर की सुरक्षा सुनिश्चित करता है।

समायोज्य और कैलिब्रेटेबल संरचना: मानक गेज ब्लॉक, समायोज्य टेबल ऊंचाई और इलेक्ट्रोड कोण से लैस, त्वरित कैलिब्रेशन के लिए सुविधाजनक और विविध परीक्षण मांगों को पूरा करता है।

व्यापक अनुप्रयोग कवरेज: सभी प्रकार की विद्युत इन्सुलेशन सामग्री, इंजीनियरिंग प्लास्टिक और विद्युत सामान के लिए उपयुक्त, औद्योगिक गुणवत्ता निरीक्षण और अनुसंधान एवं विकास परीक्षण का समर्थन करता है।

तकनीकी मापदंड

पैरामीटर\ मॉडल	SN774 (0.5m3)
कामकाजी वोल्टेज	AC 220V±10% / 50Hz,1KVA
नियंत्रण	पीएलसी
प्रदर्शन	7 इंच रंग टच स्क्रीन
परीक्षण वोल्टेज	0~600V समायोज्य, सटीकता 1.5%
टाइमिंग डिवाइस	9999X0.1S
इलेक्ट्रोड	प्लेटिनम इलेक्ट्रोड, एक जोड़ी
प्लेटिनम इलेक्ट्रोड आयाम	(5±0.1) x(2±0.1) x(5) मिमी, 30° तिरछा
इलेक्ट्रोड शामिल कोण और दूरी	60°±5°, दूरी है (4±0.1mm)
इलेक्ट्रोड दबाव	1.00N±0.05N दबाव समायोजित किया जा सकता है और मूल्य मापा जा सकता है और टच स्क्रीन पर वास्तविक समय में प्रदर्शित किया जा सकता है

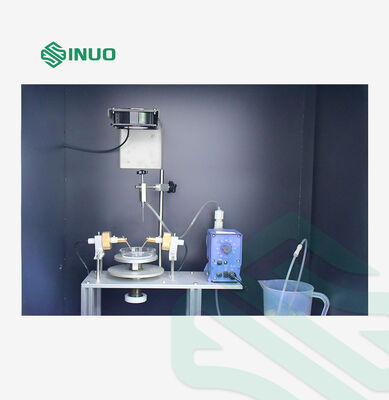

द्रव नियंत्रण को छोड़ना	एक माइक्रोपंप द्वारा नियंत्रित ड्रॉप तरल मात्रा और अंतराल सटीक हैं माइक्रोपंप ब्रांड: प्रमुख
द्रव के गिरने का अंतराल	30±5S, समायोज्य
तरल की ऊँचाई गिराना	35±5 मिमी
द्रव विलंब छोड़ना	0.2S ((सोलेनोइड वाल्व खोलने का समय)
ड्रॉपिंग तरल का आकार	45 ¢ 50 बूंद/सेमी3
समय-विलंब सर्किट	2±0.1S ((0.5A या अधिक धारा में)
शॉर्ट सर्किट दबाव में गिरावट	8% अधिकतम
शॉर्ट सर्किट करंट	1±0.1A 1%
हवा की गति	0.2m/s
पर्यावरणीय आवश्यकता	0°40°C, सापेक्ष आर्द्रता≤80%, कोई स्पष्ट कंपन और संक्षारक गैस नहीं
उपकरण का आकार और वजन	1100 मिमी* 550 मिमी* 1100 मिमी, 180 किलो
मानक के अनुरूप	IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638 आदि
