11KN उच्च-शक्ति कंपन परीक्षक – फुल-बैंड साइन, रैंडम और शॉक सिमुलेशन

11KN उच्च-शक्ति कंपन परीक्षक – फुल-बैंड साइन, रैंडम और शॉक सिमुलेशन

ब्रांड नाम:	Sinuo
मॉडल संख्या:	SN553- EV211HG60VT60VCSusb-2
एमओक्यू:	1
कीमत:	Customized
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	10 दिन/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

Calibration Certificate（Cost Additional）

भार क्षमता:

300 किलो

परिचालन तापमान:

0℃–40℃

आवृत्ति:

1～3300Hz

अधिकतम विस्थापन:

51 मिमी पीपी

पावर इनपुट:

380V 3-चरण, 25KVA

परिचालन आर्द्रता:

0%-85% (गैर संघनक)

पैकेजिंग विवरण:

प्लाईवुड मामले

आपूर्ति की क्षमता:

10 दिन/माह

प्रमुखता देना:

11KN उच्च शक्ति कंपन परीक्षक

फुल-बैंड साइन कंपन परीक्षण उपकरण

एल्यूमिनियम मैग्नीशियम मिश्र धातु कंपन परीक्षण मशीन

उत्पाद का वर्णन

11KN उच्च-शक्ति कंपन परीक्षक – पूर्ण-बैंड साइन, रैंडम और शॉक सिमुलेशन

उत्पाद अवलोकन

सिनुओ 11KN इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्ट मशीन एक उच्च-सटीकता औद्योगिक पर्यावरण परीक्षण उपकरण है जिसे उत्पाद यांत्रिक विश्वसनीयता सत्यापन के लिए डिज़ाइन किया गया है। यह औद्योगिक घटकों की संरचनात्मक स्थिरता और प्रदर्शन स्थायित्व का पता लगाने के लिए वास्तविक दुनिया के कंपन, यांत्रिक उत्तेजना और शॉक लोड का अनुकरण करता है, जिससे परिवहन, संचालन और चरम कार्य वातावरण में कंपन प्रभाव के कारण उत्पाद विफलता जोखिमों को हल किया जाता है।

एयरोस्पेस, ऑटोमोटिव, मरीन, इलेक्ट्रॉनिक सर्किट और घरेलू उपकरण उद्योगों पर व्यापक रूप से लागू, यह प्रणाली वैश्विक मुख्यधारा परीक्षण मानकों जैसे GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC और ASTM का पूरी तरह से अनुपालन करती है। यह पेशेवर सूत्र-आधारित मॉडल चयन और अनुकूलित परीक्षण योजनाओं का समर्थन करता है, जो उत्पाद योग्यता प्रमाणन के लिए वैश्विक निर्माताओं और तृतीय-पक्ष प्रयोगशालाओं के लिए पसंदीदा परीक्षण उपकरण बन जाता है।

तकनीकी पैरामीटर

A11S24 इलेक्ट्रोमैग्नेटिक एक्साइटेशन जनरेटर पैरामीटर्स
अधिकतम साइन एक्साइटेशन फोर्स	1100kg.f पीक (11KN)
अधिकतम रैंडम एक्साइटिंग फोर्स	1100kg.f आरएमएस (11KN)
अधिकतम इम्पैक्ट एक्साइटेशन फोर्स	2200kg.f पीक (22KN)
फ्रीक्वेंसी रेंज	1～3300 Hz
अधिकतम डिस्प्लेसमेंट	51 mm p-p
अधिकतम स्पीड	2m/s
अधिकतम एक्सेलेरेशन	100G(980 m/s²)
फर्स्ट-ऑर्डर रेजोनेंट फ्रीक्वेंसी	3100 Hz±5%
प्रभावीलोड	300 kg
वाइब्रेशन आइसोलेशन फ्रीक्वेंसी	2.5 Hz
मूविंग कॉइल डायमीटर	Ф240 mm
मूविंग कॉइल वेट	10kg
टेबल पर स्क्रू	16×M10
फ्लक्स लीकेज	＜10gauss
अनुमेय एक्सेंट्रिक मोमेंट	300N·m
उपकरण का आकार	920Lmmx740Dmmx785mm (एक्सपेंशन टेबल के बिना)
उपकरण का वजन	लगभग 1100Kg (हॉरिजॉन्टल स्लिप टेबल के बिना)
LA12K डिजिटल स्विचिंग पावर एम्पलीफायर
आउटपुट पावर	12KVA
आउटपुट वोल्टेज	100V
आउटपुट करंट	100A
एम्पलीफायर एफिशिएंसी	≥90%
स्विचिंग फ्रीक्वेंसी	116KHz
सिग्नल-टू-नॉइज़ रेशियो (SNR)	≥65dB
नॉइज़ लेवल	≤70dB
एम्पलीफायर साइज	910Lmmx610Dmmx1150Hmm
सर्वो प्रोटेक्शन सिस्टम
फंक्शन	तापमान, हवा का दबाव, ओवर-डिस्प्लेसमेंट, ओवर-वोल्टेज, ओवर-करंट, इनपुट अंडर-वोल्टेज, एक्सटर्नल फॉल्ट, कंट्रोल पावर सप्लाई, लॉजिक फॉल्ट, इनपुट फेज लॉस
डिजिटल वाइब्रेशन कंट्रोलर VCSusb-2
हार्डवेयर कॉन्फ़िगरेशन	2 एक साथ इनपुट चैनल, 1 आउटपुट चैनल साइन, रैंडम, क्लासिकल शॉक
कंट्रोल कंप्यूटर	17" एलसीडी मॉनिटर, कीबोर्ड और ऑप्टिकल माउस के साथ ब्रांड-नाम कंप्यूटर
सॉफ्टवेयर	द्विभाषी (चीनी/अंग्रेजी) ऑपरेशन इंटरफ़ेस के साथ, यह टाइम-डोमेन और फ्रीक्वेंसी-डोमेन विश्लेषण, सिग्नल सोर्स कंट्रोल, साइन स्वीप विश्लेषण और बहुत कुछ का समर्थन करता है। यह स्वचालित रूप से वर्ड टेस्ट रिपोर्ट उत्पन्न कर सकता है, और सिग्नल/डेटा डिस्प्ले, स्टोरेज, टेस्ट पैरामीटर कॉन्फ़िगरेशन और डेटा विश्लेषण के लिए फ़ंक्शन प्रदान करता है।
एक्सेलेरेशन सेंसर LTE C04A07	फ्रीक्वेंसी रेंज: 1-8000Hz सेंसिटिविटी: 30pc/g तापमान रेंज: -40 - 160℃
VT60 वर्टिकल एक्सटेंशन टेबल
मटेरियल	एल्यूमीनियम/मैग्नीशियम अलॉय, सरफेस हार्ड एनोडाइज्ड
टेबल साइज	600mm×600mm
फिक्स्ड होल	M8 स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और घिसाव प्रतिरोधी
Uसेज फ्रीक्वेंसी	साइन:2000 Hz; रैंडम: 2000Hz
वेट	लगभग 45KG

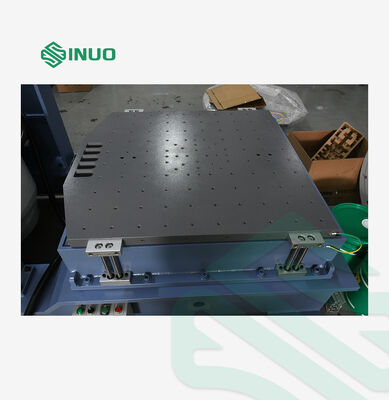

HG60 हॉरिजॉन्टल ऑयल फिल्म स्लाइड टेबल
मटेरियल	एल्यूमीनियम/मैग्नीशियम अलॉय, सरफेस हार्ड एनोडाइज्ड
टेबल साइज	600mm×600mm
फिक्स्ड होल	M8 स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और घिसाव प्रतिरोधी
Uसेज फ्रीक्वेंसी	साइन:2000 Hz; रैंडम: 2000Hz
वेट	लगभग 57KG
B402S कूलिंग फैन (साइलेंसर सहित)
फैन पावर	4KW
फैन फ्लो रेट	40.8m³/Min
फैन प्रेशर	0.049kgf/cm2
इलेक्ट्रिकल आवश्यकताएं
पावर सप्लाई	AC 3-फेज 380V/50Hz, 25 KVA
कंप्रेस्ड एयर	0.6Mpa
ग्राउंड रेजिस्टेंस	≤4Ω

उपकरण प्रदर्शन और संरचनात्मक लाभ

1. अनुकूलित वाइब्रेशन टेबल बॉडी स्ट्रक्चर

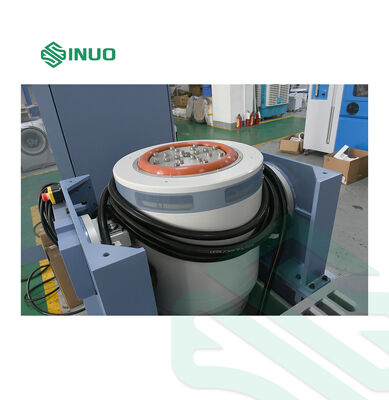

प्रेसिजन कास्ट और मैन्युअल रूप से पॉलिश की गई मूविंग कॉइल को अपनाता है, जो डुअल बेयरिंग एक्सियल गाइडेंस और फोटोइलेक्ट्रिक लोड सपोर्ट सिस्टम के साथ मेल खाता है। यह उच्च-आवृत्ति कंपन परीक्षणों के दौरान एक्सियल डेविएशन और रोटेशनल डिस्प्लेसमेंट को प्रभावी ढंग से दबाता है, जिससे परीक्षण स्थिरता और सेवा जीवन में काफी सुधार होता है। डबल मैग्नेटिक सर्किट डिजाइन समान चुंबकीय क्षेत्र वितरण और अल्ट्रा-लो फ्लक्स लीकेज का एहसास कराता है, जिससे परीक्षण नमूनों और आसपास के उपकरणों के साथ हस्तक्षेप से बचा जा सकता है। सतह फॉस्फेटिंग एंटी-करोशन ट्रीटमेंट और हाई-ग्रेड कार पेंट तकनीक को अपनाती है, जिसमें उत्कृष्ट घिसाव प्रतिरोध और जंग प्रतिरोध होता है, जो लंबे समय तक औद्योगिक निरंतर संचालन के लिए होता है।

मधुकोश एयर डक्ट और डबल-लेयर शंट हीट डिसिपेशन स्ट्रक्चर से लैस, जो लो-नॉइज़ साइलेंसर फैन के साथ मेल खाता है, यह लंबे समय तक उच्च-लोड परीक्षण की ओवरहीटिंग समस्या को हल करता है, जिससे कम-शोर और उच्च-दक्षता वाली गर्मी अपव्यय का एहसास होता है।

2. उच्च-दक्षता डिजिटल स्विचिंग पावर एम्पलीफायर

LA12K डिजिटल पावर एम्पलीफायर उन्नत IGBT तकनीक और साइन फ्रीक्वेंसी मल्टीप्लीकेशन PWM मॉड्यूलेशन एल्गोरिथम को अपनाता है, जिसमें सिग्नल-टू-नॉइज़ रेशियो ≥65dB और 90% से अधिक वर्किंग एफिशिएंसी होती है। यह यूरोपीय संघ CE सुरक्षा मानकों को पूरा करता है, जिसमें स्थिर आउटपुट, कम शोर और मजबूत एंटी-इंटरफेरेंस क्षमता होती है। इलेक्ट्रॉनिक ऑटोमैटिक करंट शेयरिंग तकनीक संतुलित पावर आउटपुट सुनिश्चित करती है, जिससे सिग्नल डिस्टॉर्शन से प्रभावी ढंग से बचा जा सकता है और वाइब्रेशन टेस्ट डेटा की प्रामाणिकता और सटीकता सुनिश्चित होती है।

3. फुल-प्रोटेक्शन सर्वो सेफ्टी सिस्टम

अंतर्निहित मल्टी-डायमेंशनल सुरक्षा सुरक्षा तंत्र, जिसमें ओवर-वोल्टेज, अंडर-वोल्टेज, फेज लॉस, ओवर-करंट, ओवर-टेम्परेचर, ओवर-डिस्प्लेसमेंट, एक्सटर्नल फॉल्ट और लॉजिक एरर प्रोटेक्शन शामिल हैं। यह असामान्य परिस्थितियों में स्वचालित रूप से अलार्म कर सकता है और मशीन को रोक सकता है, जिससे परीक्षण नमूनों, उपकरण बॉडी और ऑपरेटरों की सुरक्षा होती है, जिससे शून्य-जोखिम परीक्षण संचालन का एहसास होता है।

4. उच्च-सटीकता इंटेलिजेंट वाइब्रेशन कंट्रोलर

32-बिट फ्लोटिंग-पॉइंट डीएसपी प्रोसेसर (मुख्य फ्रीक्वेंसी 300MHz) और 24-बिट हाई-रेजोल्यूशन ADC/DAC चिप को अपनाता है, जिसमें 90dB से अधिक डायनामिक कंट्रोल रेंज और 100dB से अधिक सिग्नल-टू-नॉइज़ रेशियो होता है। स्वतंत्र कंट्रोल लूप डिजाइन पीसी ऑपरेशन को सिस्टम कंट्रोल से अलग करता है, जिससे रियल-टाइम रिस्पांस और अल्ट्रा-हाई कंट्रोल प्रिसिजन सुनिश्चित होता है।

रैंडम वाइब्रेशन, साइन स्वीप और क्लासिकल शॉक: तीन कोर टेस्ट मोड का समर्थन करता है। यह समृद्ध स्वीप मोड, पल्स वेवफॉर्म और फ्रीक्वेंसी बैंड को कवर करता है, MIL-STD-810, ISO और औद्योगिक मानकों को पूरा करता है। द्विभाषी चीनी/अंग्रेजी सिस्टम वर्ड/पीडीएफ टेस्ट रिपोर्ट की वन-क्लिक जनरेशन का समर्थन करता है, जिसमें पूर्ण डेटा विश्लेषण, कर्व डिस्प्ले और डेटा स्टोरेज फ़ंक्शन होते हैं, जो प्रयोगशाला प्रमाणन और फैक्ट्री गुणवत्ता निरीक्षण फाइलिंग के लिए सुविधाजनक है।

5. मल्टी-डायरेक्शनल टेस्ट एक्सपेंशन कैपेबिलिटी

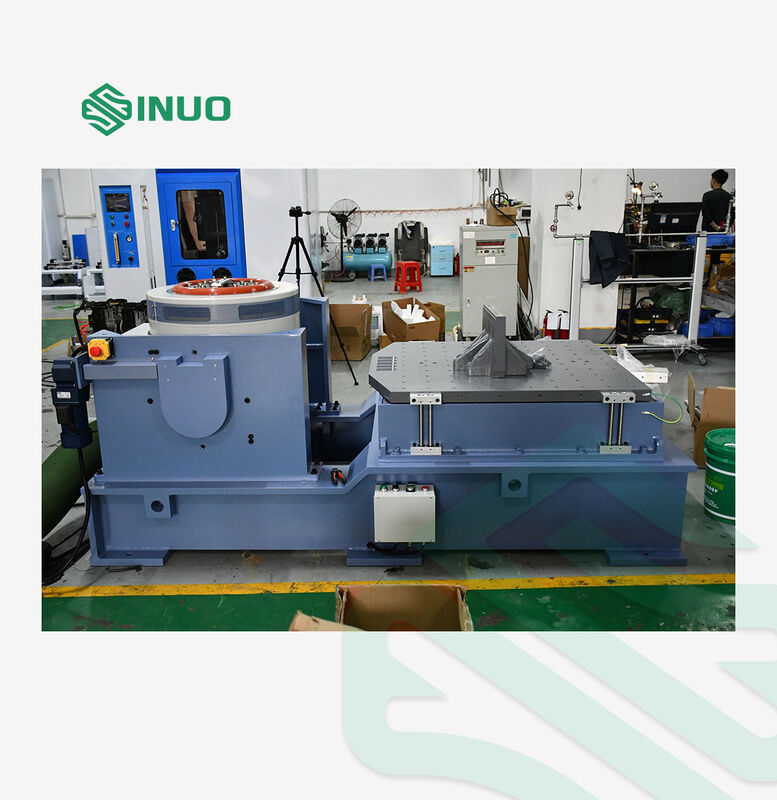

600*600mm मैग्नीशियम अलॉय वर्टिकल और हॉरिजॉन्टल टेस्ट प्लेटफॉर्म से लैस, जिसमें हार्ड एनोडाइज्ड सरफेस और टिकाऊ M8 स्टेनलेस स्टील स्क्रू स्लीव्स हैं, जो उच्च-आवृत्ति दीर्घकालिक परीक्षणों का समर्थन करते हैं। स्वतंत्र हॉरिजॉन्टल ऑयल फिल्म स्लाइड टेबल प्राकृतिक ग्रेनाइट बेस और अलग ऑयल सोर्स से लैस है, जिसमें मजबूत लेटरल रिस्ट्रेंट और उच्च ओवरटर्निंग मोमेंट रेजिस्टेंस है, जो बड़े और अनियमित नमूनों की मल्टी-एंगल और मल्टी-डायरेक्शनल वाइब्रेशन टेस्ट आवश्यकताओं को पूरा करता है।
