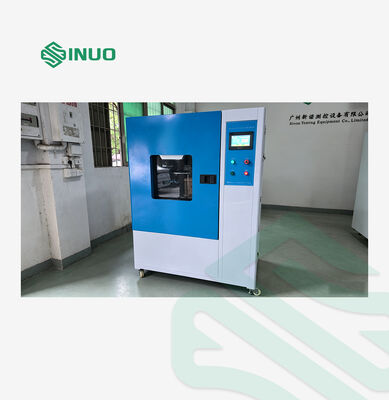

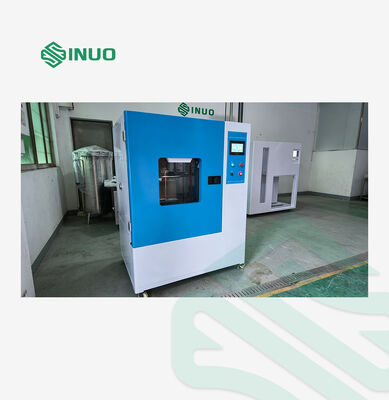

आईईसी 60529 IPX1-2 इलेक्ट्रॉनिक और ऑटो पार्ट्स के लिए ऊर्ध्वाधर ड्रिप बारिश परीक्षण कक्ष

तकनीकी मापदंड

संरचनात्मक मापदंड

ड्रिप प्लेट का आकार

L600 × W600 मिमी

आंतरिक कक्ष का आकार

L800 × D800 × H1000 मिमी

समग्र बाहरी आयाम

L1250 × D1020 × H1750 मिमी

ड्रिप होल व्यास

Ø0.4 मिमी

ड्रिप छेद के बीच की दूरी

20 × 20 मिमी

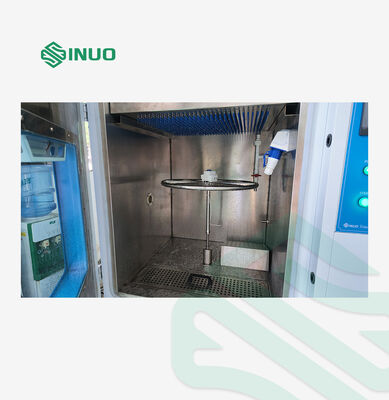

टर्नटेबल व्यास

Ø600 मिमी

कार्यात्मक मापदंड

वर्षा मात्रा

IPX1: 1±0.5 मिमी/मिनट
IPX2: 3±0.5 मिमी/मिनट

प्रवाह विनियमन मोड

मैनुअल समायोजन

ड्रिप प्लेट लिफ्टिंग मोड

फिक्स्ड गैर उठाने योग्य प्रकार; नमूना वाहक टर्नटेबल द्वारा उठाया जाना

टर्नटेबल उठाने की ऊंचाई

400-700 मिमी

टर्नटेबल लोड क्षमता

50 किलो

टर्नटेबल झुकाव कोण

0° या 15° (क्षैतिज संदर्भ)

टर्नटेबल की घूर्णन गति

1 r/min (IPX1 परीक्षण के लिए)

परीक्षण समय सीमा

0-999 मिनट

सुरक्षा सुरक्षा उपकरण

पृथ्वी रिसाव संरक्षण, पानी की कमी संरक्षण, शॉर्ट सर्किट संरक्षण

विद्युत मापदंड

विद्युत आपूर्ति

AC 220V

नामित शक्ति

1.0 किलोवाट

मानक सामान

ऑपरेशन मैनुअल की 1 प्रति
कारखाने के प्रमाण पत्र की 1 प्रति
1 उपकरण वारंटी कार्ड
1 फिल्टर कारतूस
100 टेस्ट ड्रिप सुइयां
20 पीतल के ड्रिप सुई आधार

परिचालन की शर्तें

उपयोगकर्ता निम्नलिखित शर्तों और संबंधित कनेक्शनों की गारंटी देता है।

स्थापना स्थल

1. सुचारू रूप से जल निकासी के साथ सपाट फर्श; फर्श और दीवारों को जलरोधी होना चाहिए, फर्श के जल निकासी या जल निकासी खदानों से लैस होना चाहिए।
2. फर्श भार क्षमता ≥ 200 किलोग्राम/मी2
3. अच्छी तरह से हवादार स्थल
4. उपकरण के आसपास कोई गंभीर कंपन नहीं
5. उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र हस्तक्षेप नहीं
6. उपकरण के निकट कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ या धूल नहीं
7. इकाई के चारों ओर संचालन और रखरखाव के लिए पर्याप्त स्थानः पीछे, बाएं, दाएं और ऊपरी पक्षों पर 600 मिमी का रिक्त स्थान
8. उपकरण के सामने की ओर 1200 मिमी का रिक्त स्थान

परिवेश की स्थिति

तापमानः 5°C ~ 35°C
सापेक्ष आर्द्रताः ≤85% आरएच
वायुमंडलीय दबावः 86 kPa ~ 106 kPa

विद्युत आपूर्ति की स्थिति

वोल्टेज और आवृत्ति

AC 220V±10%, 50Hz±10%; लाइव वायर + न्यूट्रल वायर + प्रोटेक्टिव अर्थ वायर

स्थापित शक्ति

1.0 किलोवाट

सुरक्षात्मक पृथ्वी प्रतिरोध

सुरक्षात्मक ग्राउंडिंग प्रतिरोध 4 Ω से कम

पावर स्विच

1. उपयोगकर्ता को स्थापना स्थल पर एक स्वतंत्र अवशिष्ट वर्तमान सर्किट ब्रेकर (RCCB) स्थापित करना चाहिए, जिसकी क्षमता विशेष रूप से इस उपकरण के लिए मेल खाती हो।
2. चाकू के स्विच या दीवार के सोकेट निषिद्ध हैं।
3. अवशिष्ट धारा सर्किट ब्रेकर को उपकरण से 2 मीटर के भीतर स्थापित किया जाना चाहिए।

जल आपूर्ति की आवश्यकताएं

1. उपयोगकर्ता को स्थापना स्थल पर 4-बिंदु पानी के नल से सुसज्जित ≥0.2 एमपीए के पानी के दबाव के साथ पानी की आपूर्ति करनी चाहिए।
2. पानी के नल को उपकरण से 2 मीटर के दायरे में होना चाहिए।

वायु आपूर्ति आवश्यकताएं

हवा कंप्रेसर की आवश्यकता है; वायु दबाव की सिफारिशः 0.6 ~ 0.8 एमपीए।
