| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN551-408L1000A |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

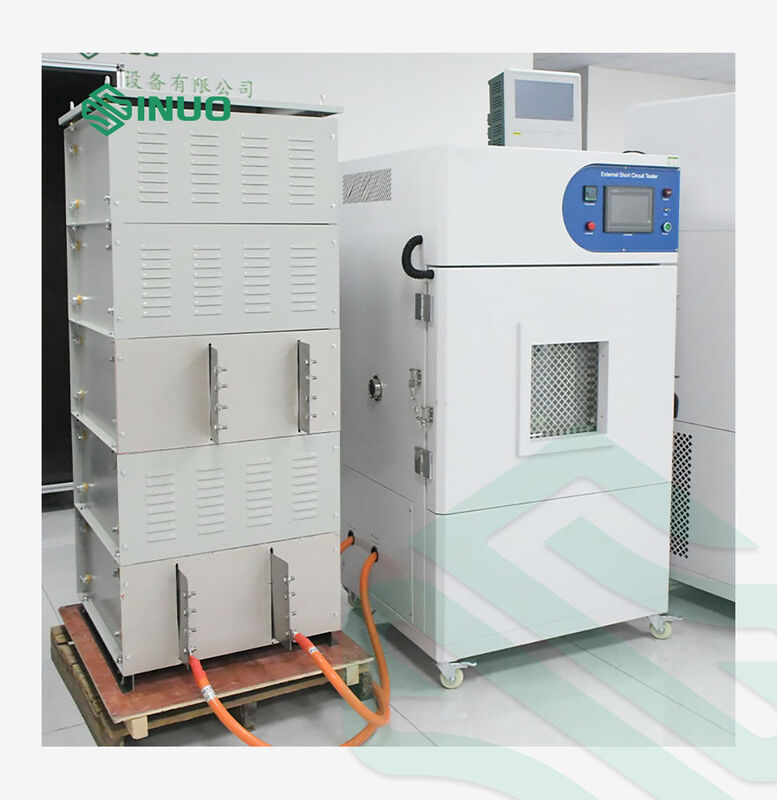

तापमान नियंत्रित बाहरी शॉर्ट सर्किट परीक्षक को लिथियम बैटरी सुरक्षा परीक्षण, बैटरी सेल दुरुपयोग परीक्षण और बाहरी शॉर्ट सर्किट परीक्षण के लिए डिज़ाइन किया गया है।
1000A की अधिकतम भार धारा, 20mΩ अंतर्निहित प्रतिरोध और ≤5μs DC प्रतिक्रिया समय के साथ, प्रणाली एक नियंत्रित और दोहराए जाने योग्य उच्च वर्तमान शॉर्ट सर्किट परीक्षण वातावरण प्रदान करती है।
एकीकृत तापमान नियंत्रित कक्ष, बैटरी सतह तापमान निगरानी, स्वचालित पीएलसी नियंत्रण,धुआं निकास और विस्फोट प्रतिरोधी सुरक्षा इसे बैटरी अनुसंधान एवं विकास प्रयोगशालाओं के लिए उपयुक्त बनाती है, सुरक्षा परीक्षण प्रयोगशालाओं और गुणवत्ता नियंत्रण अनुप्रयोगों।
यह UN38.3 खंड 4.5 परीक्षण T के मानक के अनुरूप है।5, यूएल 1642, आईईसी 62619:2017 खंड 7.2.1, आईईसी 62133-1:2017 खंड 7.3.2, आईईसी 62133-2:2017 खंड 7.3.1 और 7.3.2, आईईसी 62133:2014 खंड 7.3.2,8.3.1, 8.3.2, IEC60086-4 खंड 6.5.1, IEC60086-4 खंड 6.5.8 6.5.9 और इसी तरह।
बुनियादी प्रदर्शनः
परीक्षण आवश्यकताएँ और चरणः
तकनीकी मापदंडः
| नाम | पैरामीटर | |
|---|---|---|
| मॉडल | SN551-408L1000A | |
| अधिकतम भार धारा | 1000 ए | |
| डीसी प्रतिक्रिया समय | ≤5μs | |
| अंतर्निहित प्रतिरोध | 20mΩ | |
| आंतरिक कक्ष का आकार | W700*700H*D600 मिमी | |
| नियंत्रण विधि | पीएलसी और टच स्क्रीन | |
| आंतरिक बॉक्स सामग्री | स्टेनलेस स्टील | |
| सीलिंग स्ट्रिप | क्षरण प्रतिरोधी सिलिकॉन। | |
| तापमान नियंत्रण |
सामान्य तापमान RT+10°C~100°C (पूर्व निर्धारित किया जा सकता है) तापमान वृद्धि दर 3±1°C/मिनट तापमान डायल 0.5°C तापमान एकरूपताः ±2°C |
|
| टेस्ट स्टॉप की स्थिति |
1) बैटरी का तापमान शिखर से 20% कम हो जाता है; 2) शॉर्ट सर्किट समय |
|
| बैटरी की सतह का तापमान | बैटरी सतह परीक्षण के दौरान तापमान परिवर्तन की निगरानी कर सकते हैं | |
| नियंत्रण कक्ष सुरक्षा डिजाइन | कंट्रोल पैनल अंतर्निहित है, और टच स्क्रीन और बटन गलती से दबाया या बाहरी वस्तुओं या शरीर से टकरा नहीं होगा। यह अधिक सुरक्षित है। | |

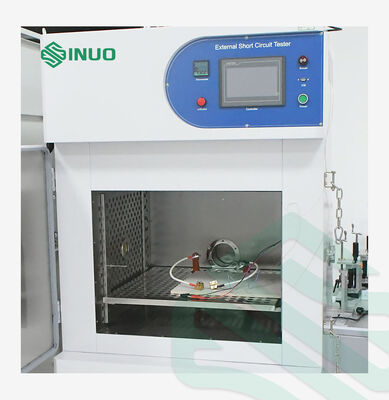

| प्रबलित कांच की खिड़की | परीक्षण कक्ष के दरवाजे में 300*300 मिमी की दो परतों वाली टेम्पर्ड ग्लास खिड़की है, जो परीक्षण कक्ष में परीक्षण स्थितियों का स्पष्ट रूप से निरीक्षण कर सकती है। | |
| नीचे का डिजाइन | इसमें आसान आवाजाही और परिवहन के लिए 4 सार्वभौमिक रोस्टर हैं। यह सुविधाजनक स्थिति और फिक्सिंग उपकरण के लिए 4 फुट कप से भी लैस है। | |
| विस्फोट प्रतिरोधी प्रकाश व्यवस्था का डिजाइन | यह दरवाज़ा पूरे परीक्षण क्षेत्र को रोशन करने के लिए उच्च चमक वाले विस्फोट प्रतिरोधी एलईडी रोशनी के साथ डिज़ाइन किया गया है। | |
| वर्तमान अधिग्रहण चैनल | 1 चैनल | |
| वर्तमान संग्रह सीमा | 0-1000A DC; | |
| वर्तमान अधिग्रहण सटीकता | ±0.5%F.S | |
| वर्तमान अधिग्रहण दर | 1 बार/एस | |
| वोल्टेज अधिग्रहण चैनल | 1 चैनल | |
| वोल्टेज संग्रह सीमा | 0 ̊100V | |
| वोल्टेज अधिग्रहण सटीकता | ±0.2% एफएस | |
| वोल्टेज अधिग्रहण दर | 1 बार/एस | |
| तापमान अधिग्रहण चैनल | 1 चैनल | |
| तापमान संग्रह श्रेणी | NT1उत्पाद | |
| तापमान संग्रह की सटीकता | ±2°C | |
| तापमान अधिग्रहण दर | 1 समय/एस | |
| बैटरी सतह तापमान संग्रह चैनल |
2 चैनल -20-800°C |
|
| दूरस्थ नियंत्रण शॉर्ट सर्किट | शॉर्ट सर्किट परीक्षण का दूरस्थ नियंत्रण प्राप्त किया जा सकता है | |
| कक्ष के बाहरी आयाम | लगभग W950 X D950 X H1700 मिमी (डिजाइन के अधीन) | |
| कक्ष का भार | लगभग.300 किलोग्राम | |
| वोल्टेज और आवृत्ति | AC 220V, 50HZ | |
| कुल शक्ति | 3 किलोवाट | |
| मॉनिटर | ||
|
|
|
|
| मानव-मशीन इंटरफ़ेस नियंत्रण |
पीएलसी का प्रयोग पूरे परीक्षण क्रिया को नियंत्रित करने के लिए किया जाता है; टच स्क्रीन प्रदर्शित होती है और नियंत्रण मापदंडों को टच द्वारा संपादित किया जा सकता है।पूरे परीक्षण डेटा और परीक्षण स्क्रीन एक यूएसबी फ्लैश ड्राइव के माध्यम से कॉपी किया जा सकता है. डेटा प्रारूप सीएसवी और छवि प्रारूप जेपीजी है. पीएलसी:प्रवेश
(1) माइक्रो प्रोग्राम करने योग्य नियंत्रक (2) 64K तक की बड़ी क्षमता की रैम मेमोरी (3) उद्योग में निर्मित उच्चतम उच्च गति प्रसंस्करण स्तर 0.065μS/मूल निर्देश (4) नियंत्रण स्केलः 16 से 384 (CC-LINK I/O सहित) अंक (5) अंतर्निहित स्वतंत्र 3-अक्षीय 100kHz पोजिशनिंग फ़ंक्शन (ट्रांजिस्टर आउटपुट प्रकार) (6) एक शक्तिशाली, उपयोग में आसान एडाप्टर को मूल इकाई के बाईं ओर जोड़ा जा सकता है टचस्क्रीन
(1) मॉनिटरः 7 इंच का टीएफटी (2) संकल्पः 800*480 अंक (3) चमकः 300 (4) कंट्रास्ट अनुपात: 500:1 (5) बैकलाइट प्रकारः एलईडी (6) बैकलाइट जीवनकालः 30,000 घंटे से अधिक (7) रंगः 16.7M (8) एलसीडी देखने का कोण (टी/बी/एल/आर): 70/50/70/70 |
|
| मुख्य रचना |
1नियंत्रण पीएलसी + टच स्क्रीन नियंत्रण 2हीटिंग सिस्टम सिरेमिक हीटिंग तार गर्मी उत्पन्न करता है और सर्कुलेशन मोटर के पवन पहिया के माध्यम से क्षैतिज वायु परिसंचरण को मजबूर करता है। सर्कुलेशन के दौरान गर्म हवा एकरूपता तक पहुंचती है।यह अधिक तापमान संरक्षण और ओवरलोडिंग पर स्वचालित बिजली बंद समारोह है. 3: सहायक कार्यों में विजुअल-विस्फोट प्रतिरोधी कांच की खिड़कियां; प्रकाश व्यवस्था; धुआं निकास; दबाव में कमी और विस्फोट प्रतिरोधी; और उपकरण के चलाने और स्थिर करने के कार्य शामिल हैं। |
|
|
विद्युत आपूर्ति की स्थिति विद्युत आपूर्ति क्षमता अधिकतम धारा स्विच करें |
AC220V एकल-चरण दो तार + सुरक्षात्मक ग्राउंड तार अनुमेय वोल्टेज उतार-चढ़ाव सीमाः AC (220±20) V अनुमेय आवृत्ति उतार-चढ़ाव सीमाः (50±0.5) हर्ट्ज लगभग 3.0 किलोवाट 16A 25A |
|
| धुआं निकास कार्य |
एक शक्तिशाली नकारात्मक दबाव धुआं निकास ब्लोअर परीक्षण बॉक्स के शीर्ष पर स्थापित किया जाता हैः धुआं निकास की मात्रा 2.2m3/min है। ब्लोअर का निकास पाइप बाहरी बॉक्स के पीछे के ऊपरी भाग में स्थित हैः स्टेनलेस स्टील SUS201 निकास पाइप सीधे φ60mm है। |
|
| सुरक्षा और विस्फोट प्रतिरोधी | दरवाजा 20 मिमी मोटाई के टेम्पर्ड विस्फोट-प्रूफ ग्लास और विस्फोट-प्रूफ स्टेनलेस स्टील ग्रिड से लैस है। | |
| दरवाज़े को मजबूत बनाने और मजबूती बढ़ाने के लिए दरवाज़े के अंदर सुदृढीकरण पसलियों को वेल्डेड किया जाता है। | ||
| बाहरी लिंक हिंज दरवाजा लॉक उच्च शक्ति मानक सामान का उपयोग करता है। यह सुरक्षित और स्थापित करने और बदलने के लिए आसान है। | ||
