| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन449-4000एल |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

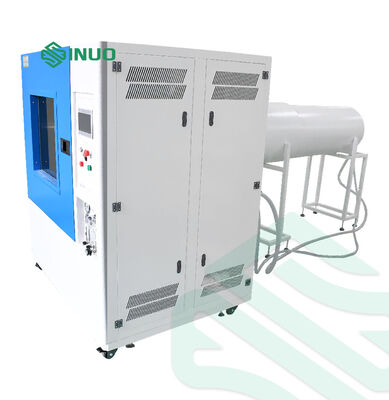

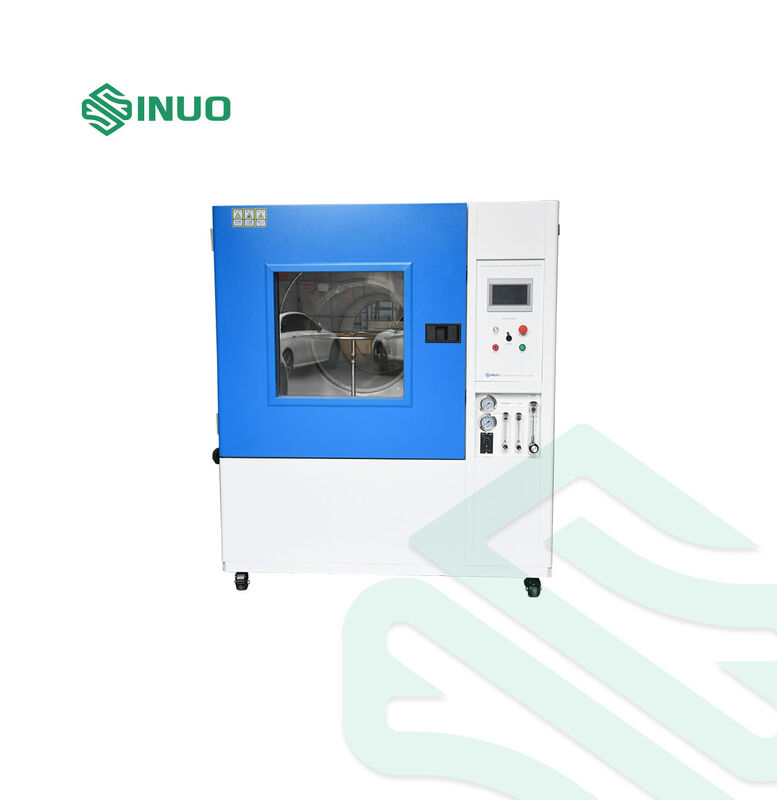

IPX5 IPX6 वाटरप्रूफ परीक्षण चैंबर को IEC 60529 इनग्रेस प्रोटेक्शन और IP रेटिंग परीक्षण के लिए डिज़ाइन किया गया है। इसमें समर्पित जल जेट नोजल, समायोज्य प्रवाह और दबाव, एक मोटर चालित टर्नटेबल और विश्वसनीय और दोहराने योग्य परीक्षण के लिए निरंतर जल परिसंचरण की सुविधा है।
विद्युत, इलेक्ट्रॉनिक, प्रकाश व्यवस्था और ऑटोमोटिव उत्पादों के लिए उपयुक्त, चैंबर उत्पाद विकास, गुणवत्ता निरीक्षण और अनुपालन सत्यापन के लिए वाटरप्रूफ परीक्षण का समर्थन करता है।
दो समर्पित स्टेनलेस-स्टील स्प्रे नोजल से सुसज्जित:
सिस्टम एक परीक्षण चैंबर के भीतर दो उच्च दबाव वाले जल जेट परीक्षण स्तरों का समर्थन करता है।
जल स्प्रे प्रणाली परीक्षण स्थितियों की निगरानी और समायोजन के लिए एक डिजिटल प्रवाह मीटर और दबाव गेज को शामिल करती है।
चैंबर के नीचे एकत्र किया गया पानी टैंक में वापस आ जाता है और लगातार पुनर्चक्रित होता है, जिससे सिस्टम बार-बार वाटरप्रूफ परीक्षण के लिए उपयुक्त हो जाता है।
1600 मिमी व्यास का टर्नटेबल 1-7 आरपीएम की समायोज्य गति से घूमता है, जिससे नमूने की विभिन्न सतहों को जल जेट के संपर्क में लाने में मदद मिलती है।
एलसीडी टचस्क्रीन कंट्रोलर ऑपरेटरों को परीक्षण समय निर्धारित करने और परीक्षण प्रक्रिया को आसानी से नियंत्रित करने की अनुमति देता है।
चैंबर और स्प्रे पाइपिंग SUS304 स्टेनलेस स्टील से निर्मित हैं जो स्थायित्व और निरंतर जल जोखिम के प्रतिरोध के लिए हैं।
| मानक | विवरण |
|---|---|
| IEC 60529 | एन्क्लोजर द्वारा प्रदान की गई सुरक्षा की डिग्री (IP कोड) |
| EN 60598 | लाइटिंग फिक्स्चर के लिए आवश्यकताएं |
सिस्टम एक बंद-लूप उच्च दबाव जल परिसंचरण प्रणाली के माध्यम से संचालित होता है।
पानी चैंबर के नीचे टैंक में संग्रहीत होता है। परीक्षण के दौरान, पंप टैंक से पानी खींचता है और इसे स्टेनलेस-स्टील स्प्रे पाइपिंग के माध्यम से वितरित करने से पहले दबाव डालता है।

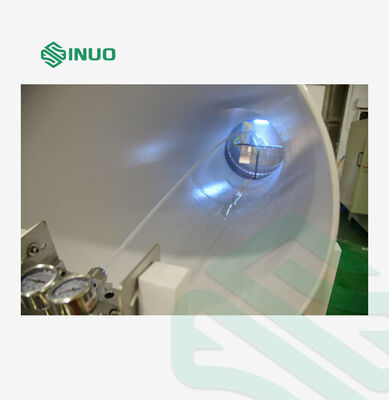

IPX5 और IPX6 परीक्षण के लिए, संबंधित स्प्रे नोजल परीक्षण नमूने की ओर पानी निर्देशित करता है। नमूना मोटर चालित टर्नटेबल पर स्थित होता है, जबकि टर्नटेबल पूर्व-निर्धारित गति से घूमता है।
पानी के प्रवाह की दर और स्प्रे दबाव का परीक्षण के दौरान निगरानी की जाती है, और पानी को एकत्र करके निरंतर परिसंचरण के लिए टैंक में वापस कर दिया जाता है।
यह कॉन्फ़िगरेशन IP वाटरप्रूफ परीक्षण और इनग्रेस प्रोटेक्शन मूल्यांकन के लिए स्थिर और दोहराने योग्य स्थितियां प्रदान करने में मदद करता है।
| आंतरिक चैंबर का आकार | 2000*2000*1000mm(W*D*H) |
| बाहरी चैंबर का आकार | लगभग 4800*2060*1800mm(W*D*H) |
| नमूना आकार | |
| टर्नटेबल व्यास | 1600 मिमी |
| टर्नटेबल लोड क्षमता | 10 किग्रा |
| स्प्रे नोजल की संख्या | 2; IPX5 के लिए 1 और IPX6 के लिए 1 |
| जल संपर्क सतह | उत्पाद का किनारा |
| नोजल-से-नमूना दूरी | 2500*3000mm |
| नोजल छिद्र व्यास | IPX5:φ6.3 मिमी IPX6:φ12.5 मिमी |
| जल प्रवाह दर | IPX5:12.5±0.625(L/min) IPX6:100±5(L/min) |
| पाइप व्यास | 1/4-इंच और 1-इंच उच्च दबाव वाली होज़, प्रत्येक 1 |
| जल स्प्रे दबाव | 30-200 kPa, प्रवाह दर के अनुसार समायोज्य |
| टर्नटेबल गति | 1-7 आरपीएम |
| स्प्रे अवधि | 3, 10, 30, 9999 मिनट, समायोज्य |
| संचालन समय | 1-9999 मिनट, समायोज्य |
| जल परिसंचरण प्रणाली | निरंतर जल परिसंचरण |
| दबाव गेज | जल स्प्रे दबाव प्रदर्शित करता है |
| नियंत्रण प्रणाली | स्व-विकसित टचस्क्रीन नियंत्रण प्रणाली (टेलोंग) |
| स्प्रे प्रणाली | जल पंप, दबाव गेज, और निश्चित स्प्रे पाइप समर्थन |
| स्प्रे पाइप सामग्री | स्टेनलेस स्टील |
| चैंबर सामग्री | SUS304 स्टेनलेस स्टील |
| नियंत्रक: एलसीडी टचस्क्रीन कंट्रोलर |
| परीक्षण समय: 1-99,999 मिनट, समायोज्य |
| टर्नटेबल नियंत्रण: स्थिर गति समायोजन के साथ गियर मोटर |
| दबाव गेज: प्रत्येक परीक्षण स्तर के दबाव को प्रदर्शित करने के लिए डायल दबाव गेज |
| प्रवाह मीटर: प्रत्येक परीक्षण स्तर की प्रवाह दर को प्रदर्शित करने के लिए डिजिटल जल प्रवाह मीटर |
| प्रवाह और दबाव नियंत्रण: प्रवाह और दबाव समायोजन के लिए मैनुअल वाल्व; डिजिटल प्रवाह मीटर प्रवाह दर प्रदर्शित करता है, जबकि स्टेनलेस स्टील-केस्ड स्प्रिंग प्रेशर गेज दबाव प्रदर्शित करता है |
| पूर्वनिर्धारित परीक्षण समय: 0 सेकंड - 99 घंटे 59 मिनट 59 सेकंड, स्वतंत्र रूप से समायोज्य |
| परिवेश तापमान आरटी 10-35°C; 24 घंटे के भीतर औसत तापमान ≤28°C |
| सापेक्ष आर्द्रता: ≤85%RH |
| बिजली की आपूर्ति: 380V 50Hz, तीन-चरण पांच-तार + सुरक्षात्मक अर्थ; ग्राउंडिंग प्रतिरोध <4 Ω; उपयोगकर्ता से स्थापना स्थल पर इस उपकरण के लिए विशेष रूप से उपयुक्त क्षमता का एक समर्पित सर्किट ब्रेकर या पावर स्विच प्रदान करने की आवश्यकता है। |
| बिजली: लगभग 4 किलोवाट |
| सुरक्षा प्रणाली: लीकेज प्रोटेक्शन, फेज-सीक्वेंस प्रोटेक्शन, और अलार्म इंडिकेशन |
