आईईसी 60695-11-5 सुई लौ परीक्षक पीएलसी नियंत्रण और टचस्क्रीन के साथ

सुई लौ परीक्षण उपकरण को दोषपूर्ण परिस्थितियों में विद्युत और इलेक्ट्रॉनिक उत्पादों, घटकों, इन्सुलेट सामग्री और ठोस ज्वलनशील पदार्थों के अग्नि खतरे का मूल्यांकन करने के लिए डिज़ाइन किया गया है।

परीक्षक निर्दिष्ट कोण पर परीक्षण नमूने पर एक नियंत्रित सुई लौ लागू करता है और मूल्यांकन करता है कि सामग्री प्रज्वलित होती है या नहीं, साथ ही लौ की अवधि और जोखिम के बाद दहन व्यवहार का भी मूल्यांकन करता है।

उपकरण को आईईसी 60695-11-5 के अनुसार डिजाइन किया गया है और यह निर्दिष्ट परीक्षण स्थितियों के तहत सुई लौ परीक्षण के लिए उपयुक्त है।

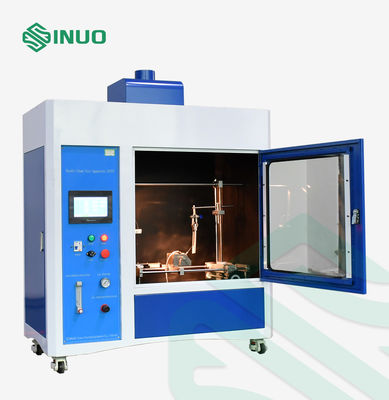

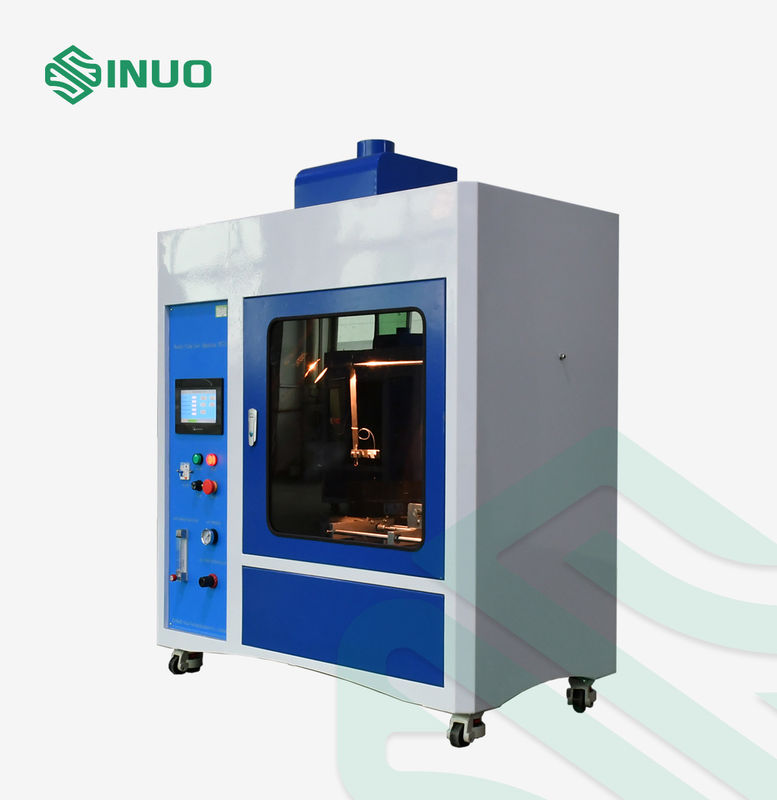

पीएलसी नियंत्रण और 7-इंच रंगीन टचस्क्रीन के साथ, SN773 प्रयोगशाला और गुणवत्ता-नियंत्रण अनुप्रयोगों के लिए स्वचालित परीक्षण संचालन और सुविधाजनक पैरामीटर निगरानी प्रदान करता है।

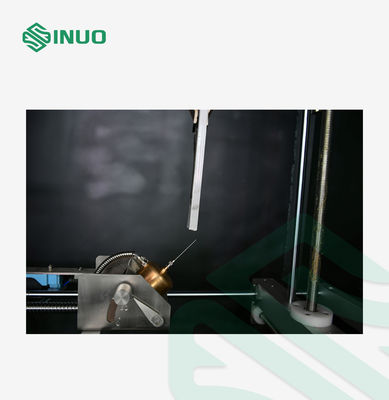

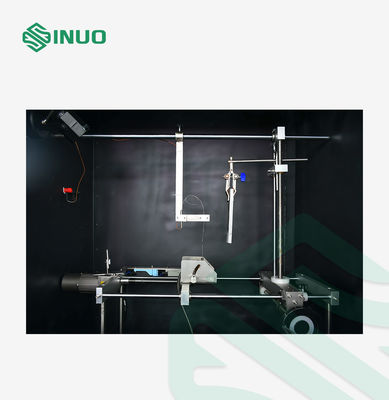

परीक्षण में ब्यूटेन गैस की आपूर्ति वाला एक सुई के आकार का बर्नर उपयोग किया जाता है। परीक्षण के दौरान बर्नर को नमूने के सापेक्ष45 डिग्रीपर स्थित किया जाता है।

आवश्यक अवधि के लिए नमूने पर एक निर्दिष्ट लौ लागू की जाती है। अग्नि खतरे का मूल्यांकन निम्नलिखित कारकों के आधार पर किया जाता है:

• क्या नमूना प्रज्वलित होता है
• लौ लगाने के बाद क्या दहन जारी रहता है
• जलने की अवधि
• लौ का प्रसार या दहन व्यवहार

यह परीक्षण छोटे बाहरी लौ के कारण असामान्य या दोषपूर्ण परिस्थितियों में प्रज्वलन के प्रति सामग्री और घटकों के प्रतिरोध का आकलन करने में मदद करता है।

पीएलसी नियंत्रण प्रणाली परीक्षण अनुक्रम को स्वचालित करती है और परीक्षण की पुनरावृत्ति में सुधार करती है।

एक उपयोगकर्ता-अनुकूल टचस्क्रीन इंटरफ़ेस ऑपरेटरों को परीक्षण मापदंडों को आसानी से सेट और मॉनिटर करने की अनुमति देता है।

लौ की ऊंचाई 12 ± 1 मिमी तक समायोज्य है और आपूर्ति किए गए लौ ऊंचाई गेज का उपयोग करके इसकी जांच की जा सकती है।

एकीकृत टाइमर प्रज्वलन और दहन अवधि के सटीक माप का समर्थन करता है।

परीक्षण प्रक्रिया में आवश्यक परीक्षण स्थितियों को बनाए रखने में मदद करने के लिए एक स्वतंत्र वायु-ड्राफ्ट प्रणाली शामिल है।

पैरामीटर/मॉडल	SN773
कार्यशील वोल्टेज	AC 220V/50Hz
नियंत्रण	पीएलसी
डिस्प्ले	7 इंच रंगीन टच स्क्रीन
टाइमिंग डिवाइस	9999X0.1S
दहनित्र	आंतरिक बोर Φ0.5mm ± 0.1mm, OD ≤ Φ0.9mm, L ≥ 35mm, स्टेनलेस स्टील
दहन कोण	झुकाव 45 डिग्री (परीक्षण) या ऊर्ध्वाधर (लौ की ऊंचाई समायोजित करते समय)
लौ की ऊंचाई	12±1mm समायोज्य (लौ ऊंचाई गेज के साथ)
गैस श्रेणी	95% बुटागैस (बोतलबंद लाइटर गैस का उपयोग कर सकते हैं)
तापमान परीक्षण की सीमा	0~1000℃
लौ वार्मिंग आवश्यकता	100 डिग्री से 700 डिग्री तक, मानक मूल्यों के लिए समय 23.5S±1S के भीतर
तापमान थर्मोकपल	Φ0.5 आर्मर निकेल-क्रोमियम/निकेल एल्यूमीनियम तार K-थर्मोकपल
कार्यशाला	0.5 घन, स्टेनलेस स्टील केस, काला योगोन पृष्ठभूमि
परीक्षण प्रक्रिया	परीक्षण प्रक्रिया स्वचालित नियंत्रण, स्वतंत्र वायु ड्राफ्ट
आयतन आकार समायोजन	फ्लोमीटर समायोजन
सामान	एक सफेद पाइन बोर्ड *1 टिश्यू पेपर *5 आकृति A.3 के अनुसार लौ ऊंचाई गेज *1 एक रिमोट कंट्रोलर*1: एक एल्यूमीनियम पन्नी निकास पाइप *1
उपकरण का आकार और वजन	1100mm* 550mm* 1100mm, 120KGS
मानक के अनुरूप	IEC 60695-11-5, आदि।
