| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4423 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

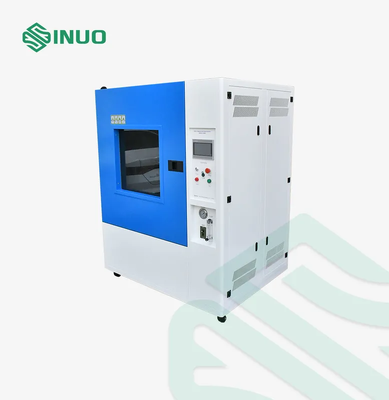

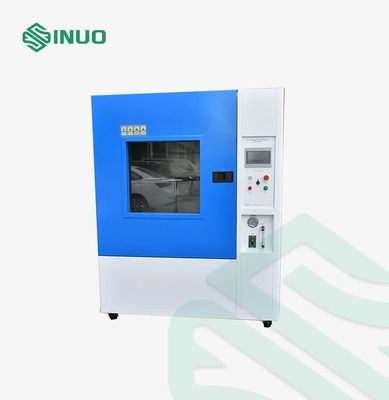

डीओ-160जी सिविल एविएशन इलेक्ट्रॉनिक्स एंटी-ड्रिप टेस्ट इक्विपमेंट को हवाई जहाज के संचालन के दौरान गिरने या टपकने वाले पानी के संपर्क में आने वाले एयरबोर्न उपकरण और एवियोनिक्स की जलरोधकता परीक्षण के लिए डिज़ाइन किया गया है।
यह प्रणाली परीक्षण नमूने पर एक नियंत्रित टपकने वाले पानी के वातावरण का अनुकरण करती है और यह मूल्यांकन करने में मदद करती है कि पानी के संपर्क के बाद बाड़े और उपकरण आवश्यक प्रदर्शन बनाए रख सकते हैं या नहीं।
यह परीक्षण यह सत्यापित करने के लिए डिज़ाइन किया गया है कि डब्ल्यू-प्रकार के एवियोनिक्स उपकरण टपकने वाले पानी के वातावरण के संपर्क में आने पर उचित प्रदर्शन बनाए रख सकते हैं या नहीं। यह पानी टपकने के खिलाफ उत्पाद बाड़े के सुरक्षा प्रदर्शन का मूल्यांकन करता है।
उपकरण आवश्यक 140 लीटर/वर्ग मीटर/घंटा की टपकने की दर प्राप्त करने के लिए पानी की आपूर्ति प्रवाह को नियंत्रित करता है। यह निर्दिष्ट टपकने वाले वातावरण का अनुकरण करने के लिए परीक्षण नमूना बाड़े की पूरी सतह पर एक समान पानी का प्रवाह उत्पन्न करता है।
यह प्रणाली 140 लीटर/वर्ग मीटर/घंटा की टपकने की दर बनाए रखने के लिए पानी की आपूर्ति प्रवाह को नियंत्रित करती है और नमूना बाड़े की पूरी सतह पर समान पानी वितरण प्रदान करती है।
एसी 220 वी ±5%, 50 हर्ट्ज
उपकरण को निम्नलिखित शर्तों के तहत स्थापित और संचालित किया जाना चाहिए:
| मद | आवश्यकता |
|---|---|
| परिवेश का तापमान | 15–35 डिग्री सेल्सियस |
| सापेक्ष आर्द्रता | 25–75% आरएच |
| वायुमंडलीय दबाव | 86–106 केपीए (860–1060 एमबार) |
| स्थापना | उपयुक्त प्रकाश व्यवस्था के साथ समतल जमीन |
| विद्युत सुरक्षा | जलरोधक रिसाव स्विच या सॉकेट |
| पानी और जल निकासी | अच्छी पानी की इनलेट और जल निकासी सुविधाएं |
साफ पानी या अशुद्धता-मुक्त नल का पानी उपयोग करें। उपकरण में पानी की गुणवत्ता को टपकने वाले परीक्षण के लिए उपयुक्त सुनिश्चित करने में मदद करने के लिए एक पानी की सफाई और निस्पंदन उपकरण लगा है।
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन इंटेलिजेंट कंट्रोल सिस्टम |

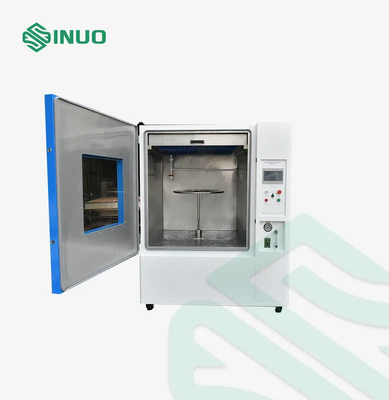

| आंतरिक और बाहरी बॉक्स आयाम | आंतरिक बॉक्स डब्ल्यूडीएच=1000×1000 मिमी × 1000 मिमी, बाहरी बॉक्स डब्ल्यूडीएच=1280 × 2050 मिमी × 2150 मिमी |
| टपकने वाला परीक्षण क्षेत्र | डब्ल्यूडी=800 × 800 मिमी, अन्य आकार अनुकूलित किए जा सकते हैं |
| टपकने की ऊंचाई | सुई और नमूने के बीच की दूरी 0-500 मिमी है, टर्नटेबल की ऊंचाई को समायोजित करके या नमूने को उठाकर |
| टपकने की गति (पानी का प्रवाह) | 140 लीटर/वर्ग मीटर/घंटा, स्वचालित समायोजन, मानक चित्र ए का संदर्भ लें, उपकरण पानी की टंकी में इंजेक्ट किए गए पानी की मात्रा को नियंत्रित करने के लिए एक इलेक्ट्रॉनिक फ्लो मीटर का उपयोग करता है, ताकि सुई का पानी का आउटपुट मानक आवश्यकताओं को पूरा करे |
| योजनाबद्ध आरेख |
|

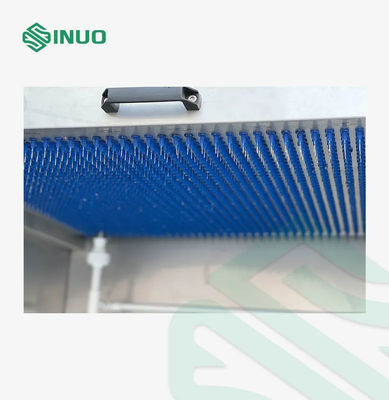

| बारिश टपकने वाली ट्रे पिनहोल व्यास | 0.33 मिमी ±0.01 मिमी |
| ड्रिप होल रिक्ति | 25 मिमी × 25 मिमी, मैट्रिक्स व्यवस्था |
| तरल तापमान निगरानी, परिवेश तापमान निगरानी, | उपकरण में एक थर्मोस्टेट लगा है, जो नमूने को गर्म कर सकता है। सुनिश्चित करें कि नमूने का तापमान पानी के तापमान से कम से कम 10 डिग्री सेल्सियस अधिक हो। तापमान पैरामीटर जेजेएफ1101 के अनुसार सीमित हैं। प्रयोगात्मक कक्ष में तापमान एकरूपता सुनिश्चित करें। |
| ड्रिप बॉक्स स्थान | आंतरिक बॉक्स के शीर्ष पर स्थित, निश्चित स्थिति। |
| परीक्षण समय | 0-99.9 मिनट, पूर्व-निर्धारित किया जा सकता है। |
| बॉक्स सामग्री | आंतरिक बॉक्स SUS304 स्टेनलेस स्टील से बना है। |
| पानी परिसंचरण प्रणाली | पानी के इनलेट में एक सफाई फिल्टर उपकरण है, और परीक्षण टपकने वाले पानी को चेसिस के माध्यम से स्वचालित रूप से पानी की टंकी में एकत्र किया जाता है और इसे पुनर्नवीनीकरण किया जा सकता है। |
| सुरक्षा सुरक्षा | चरण अनुक्रम सुरक्षा, रिसाव सुरक्षा, पानी की कमी सुरक्षा, असामान्य सुरक्षा |
