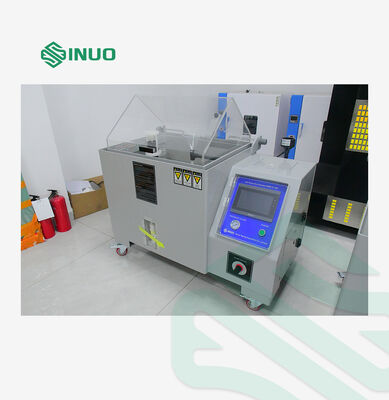

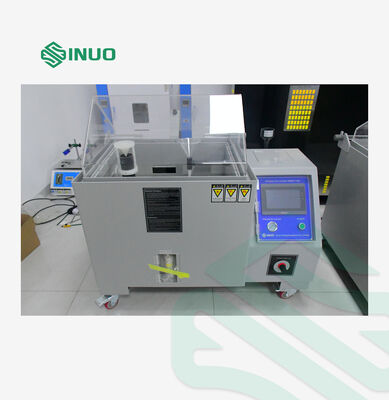

IEC 60068-2-11 तेजी से संक्षारण प्रतिरोध परीक्षण के लिए नमक छिड़काव परीक्षण कक्ष

1. पर्यावरण का तापमान 5~30 ℃ है, और सापेक्ष आर्द्रता ≤ 85% R.H है;

2. स्थापना स्थल समतल और कंपन मुक्त होना चाहिए;

3. उपकरण को गर्मी स्रोतों और ज्वलनशील और विस्फोटक पदार्थों से दूर रखा जाना चाहिए;

4. स्थापना की स्थिति सीधे धूप के संपर्क में नहीं होनी चाहिए, और इनडोर वायु परिसंचरण बनाए रखा जाना चाहिए;

5. उपकरण स्थापना स्थल साफ होना चाहिए, और अधिक धूल वाले स्थान पर या धूल निकास पर स्थापित नहीं किया जाना चाहिए

प्रयोगशाला तापमान: RT~ 50 ℃

दबाव बैरल तापमान: RT ~ 63 ℃

सापेक्ष आर्द्रता ≥ 85% R.H

प्रयोगशाला तापमान RT →+50 ℃ ≤ 60 मिनट

दबाव बैरल तापमान RT →+63 ℃ ≤ 60 मिनट

तापमान रिज़ॉल्यूशन: 0.1 ℃

तापमान विचलन: ± 1 ℃

तापमान एकरूपता: 2 ℃

तापमान उतार-चढ़ाव: 1 ℃

स्प्रे मात्रा (m1/80cm2/h) 1.0~2.0 (कम से कम 16 घंटे के लिए एकत्र करें, और औसत मान लें)

स्प्रे दबाव: 1.00 ± 0.01kgf/cm2

तरल दवा का पीएच मान: तटस्थ 6.0~7.0, अम्लीय 3.0~3.1

स्प्रे घोल का पीएच मान: तटस्थ 6.5~7.2, अम्लीय 3.1~3.3

नियंत्रण समय: 1S~9999H को मनमाने ढंग से सेट किया जा सकता है

नोट: छिड़काव के दौरान घोल में कार्बन डाइऑक्साइड की हानि पीएच मान में परिवर्तन का कारण बन सकती है। निम्नलिखित विधियों का उपयोग किया जा सकता है, जैसे कि परीक्षण उपकरण में डालने से पहले घोल को 35 ℃ से ऊपर गर्म करना, या घोल में कार्बन डाइऑक्साइड की मात्रा को कम करने के लिए घोल तैयार करने के लिए ताजे उबले पानी का उपयोग करना, जो पीएच मान में परिवर्तन से बच सकता है। अम्लीय परीक्षण या तांबा त्वरित नमक स्प्रे परीक्षण स्प्रे घोल के पीएच मान को सुनिश्चित करने के लिए है, घोल के पीएच मान को 2.8~3.0 पर समायोजित करें और जांचें कि घोल और/या विलेय आवश्यकताओं को पूरा करते हैं या नहीं।

1. IEC 60068-2-11-1981 नमक स्प्रे परीक्षण विधि

2. ASTM. B117-2009 नमक स्प्रे परीक्षण

3. JIS H8502 नमक जल स्प्रे परीक्षण विधि

4. ISO 9227-2006 नमक जल स्प्रे परीक्षण विधि

5. GB-T5170.8-2008 विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण का निरीक्षण विधि - नमक स्प्रे परीक्षण उपकरण

6. GB-T5170.11-2008 संक्षारक गैस परीक्षण उपकरण का निरीक्षण विधि

7. ISO9227 नमक स्प्रे परीक्षण

प्रयोगशाला आयातित पीवीसी पॉलीथीन प्लेट (दक्षिण एशिया, ताइवान) का उपयोग करती है जिसकी मोटाई 5 मिमी और 85 ℃ का टिकाऊ तापमान है।

प्रयोगशाला का सील कवर 5 मिमी मोटी आयातित ऐक्रेलिक प्लेट से बना है।

अभिकर्मक रीफिल बोतल छिपे हुए संलग्न जल स्तर का पता लगाने को अपनाती है, जिसे साफ करना आसान है और टूटना आसान नहीं है।

दबाव हवा का बैरल SUS304 # स्टेनलेस स्टील उच्च दबाव प्रतिरोधी बैरल से बना है, जिसमें सबसे अच्छा थर्मल इन्सुलेशन प्रभाव है।

परीक्षण सामग्री रैक एक प्लेन डिवाइडिंग रैक को अपनाता है, जो कोहरे के गिरने और सभी तरफ से कोहरे में आने के कोण को स्वतंत्र रूप से समायोजित कर सकता है। कई नमूने रखे जाते हैं।

सीलिंग कवर वायवीय रूप से संचालित होता है।

प्रयोगशाला को पानी से सील किया गया है ताकि बॉक्स में संक्षारक गैस का कोई रिसाव न हो।

नियंत्रण बॉक्स और परीक्षण बॉक्स एकीकृत हैं, और बाएं और दाएं संरचनाएं संचालित करने में आसान हैं।

पानी और बिजली पृथक्करण संरचना को विद्युत नियंत्रण बॉक्स में पानी के प्रवेश और सहायक उपकरणों को नुकसान से प्रभावी ढंग से रोकने के लिए अपनाया गया है।

प्रयोगशाला का सील कवर 5 मिमी मोटी आयातित ऐक्रेलिक प्लेट से बना है, और शीर्ष को 1000 कोण सीलिंग कवर में बनाया गया है, जो परीक्षण के दौरान नमूना सतह पर संघनित होने वाले संघनन को प्रभावी ढंग से रोकता है और परीक्षण परिणामों को प्रभावित करता है।

दबाव गेज, मुख्य बिजली स्विच।

जल भराव सोलनॉइड वाल्व, स्प्रे सोलनॉइड वाल्व, डीमिस्टिंग सोलनॉइड वाल्व, बिजली वितरण बोर्ड, ओवर तापमान रक्षक, वायु संतृप्ति दबाव बैरल, स्प्रे नियंत्रण वाल्व।

जल वाष्प हीटिंग मोड को अपनाया जाता है, और टाइटेनियम मिश्र धातु हीटिंग ट्यूब पी.आई.डी. तापमान संतुलन प्राप्त करने के लिए हीटिंग को नियंत्रित करता है।

1. प्रयोगशाला और दबाव बैरल के लिए पानी की आपूर्ति: मैनुअल और स्वचालित जल आपूर्ति नियंत्रण प्रणाली को नल के पानी की ट्यूब की स्वचालित नियंत्रण जल आपूर्ति या मैनुअल डबल जल आपूर्ति मोड से जोड़ा जा सकता है, जिसका उपयोग करना आसान है;

नोट: यदि नल के पानी में बहुत अधिक अशुद्धियाँ हैं या यह अम्लीय या क्षारीय है, तो पानी के इनलेट पर एक फिल्टर स्थापित किया जाना चाहिए।

2. तरल दवा जल आपूर्ति: छिपी हुई अंदर एक बड़ा पानी का टैंक अपनाया जाता है, और मैनुअल जल आपूर्ति को अपनाया जाता है।

जल निकासी वाल्व नियंत्रण उपकरण, मैनुअल जल निकासी मोड।

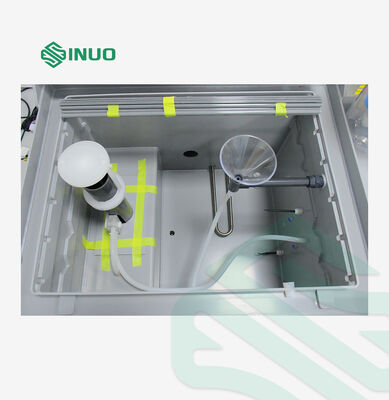

नमक के पानी को अवशोषित करने और फिर परमाणु बनाने के लिए बर्नौल्ट सिद्धांत को अपनाता है, जिसमें समान परमाणुकरण डिग्री होती है;

कोई अवरुद्ध क्रिस्टलीकरण घटना नहीं है, जो निरंतर परीक्षण के मानक को सुनिश्चित कर सकती है;

विशेष ग्लास से बना नोजल;

समायोज्य टेपर स्प्रे टॉवर प्रभावी ढंग से स्प्रे को फैला सकता है, समान स्प्रे सुनिश्चित कर सकता है और स्प्रे मात्रा को नियंत्रित कर सकता है।

निरंतर/अध intermittent

स्प्रे दबाव को दो चरणों में 1kg/cm2 द्वारा समायोजित किया जाता है। पहली बार, संपीड़ित हवा को 2kg/cm2 पर समायोजित किया जाता है और हीटिंग के लिए संतृप्त बैरल में प्रवेश करता है। दूसरी बार, स्प्रे दबाव को 1kg/cm2 पर समायोजित किया जाता है।

1. पूरी तरह से स्वचालित दबाव संतुलित धुंध निकास उपकरण, जिसे केवल धुंध निकास ट्यूब से जोड़ने की आवश्यकता होती है, और बॉक्स में दबाव के अनुसार स्वचालित रूप से धुंध का निर्वहन करता है।

2. मैनुअल डीमिस्टिंग बटन स्विच। परीक्षण कक्ष कवर खोलने से पहले बस इस बटन पर क्लिक करें ताकि इनडोर धुंध को जल्दी से हटाया जा सके।

3. नोट: मशीन की धुंध निकास पाइप को बाहरी खुले स्थान तक बढ़ाया जाना चाहिए, और संक्षारक लेखों के पास होने से बचना चाहिए ताकि मशीन से निकलने वाली धुंध अन्य लेखों को संक्षारित न करे; विस्तारित धुंध निकास पाइप में धुंध निकास पाइप को अवरुद्ध करने वाले संघनित को रोकने के लिए कोई लहरदार छूट नहीं होनी चाहिए और अपशिष्ट गैस को प्रभावी ढंग से निर्वहन करना चाहिए।

1.7” टच स्क्रीन डिस्प्ले, उपयोगकर्ता के अनुकूल इंटरफ़ेस, सभी जानकारी एक नज़र में।

2. सभी डिजिटल मल्टीपल फॉल्ट वार्निंग प्रोटेक्शन सिस्टम, ड्राई बर्निंग और ओवरहीटिंग को रोकता है।

3. यह उच्च-शक्ति एसएसआर आउटपुट और आयातित शुद्ध चांदी रिले संपर्कों को अपनाता है, जिसकी सेवा जीवन 106 है।

4. मल्टी-वे कंट्रोल मोड, जिसे निरंतर/अध intermittent/मैनुअल/ऑटोमैटिक मोड में परीक्षण किया जा सकता है।

5. यह नमक की धुंध के रिसाव को रोकने के लिए मैनुअल/ऑटोमैटिक डीमिस्टिंग मोड से लैस है, ताकि प्रयोगशाला के संक्षारण से बचा जा सके।

6. छिपी हुई सुधार विधि सुनिश्चित करती है कि तापमान पूरी तरह से नियंत्रणीय है।

7. पावर विफलता मेमोरी फ़ंक्शन के साथ। प्रयोग के दौरान अचानक बिजली की विफलता या शटडाउन की स्थिति में, डेटा स्वचालित रूप से सहेजा जाता है, प्रयोग के समय को खोए बिना, ताकि प्रयोग को फिर से करने से बचा जा सके।

टच स्क्रीन पर सेट किया जा सकता है

सेट मान और तापमान का वास्तविक मान प्रदर्शित करें।

टच स्क्रीन पर प्रदर्शित, न्यूनतम समय 1 सेकंड।

निरंतर संचालन/अध intermittent संचालन।

अधिकतम तापमान सीमा का ऊपरी और निचला सीमा 5 ℃।

सेट तापमान मान, वर्तमान तापमान मान, सेट समय, वर्तमान समय, स्प्रे समय, स्थिर तापमान समय, ओवर तापमान असामान्य संकेतक, पानी की कमी असामान्य संकेतक, संचालन अंत संकेतक, स्प्रे स्थिति संकेतक, डीमिस्टिंग स्थिति संकेतक।

पीटी100 प्लैटिनम प्रतिरोध।

एंटी-इंटीग्रल सैचुरेशन पीआईडी, बीटीसी बैलेंस्ड टेम्परेचर रेगुलेशन कंट्रोल मोड (तापमान परीक्षण उपकरण)।

चरम ओवरहीटिंग सुरक्षा, पानी की कमी सुरक्षा।

चरम ओवरहीटिंग सुरक्षा, पानी की कमी सुरक्षा।

हीटिंग पाइप ड्राई बर्निंग, असामान्य जल आपूर्ति और निकासी

लीकेज प्रोटेक्शन, ओवरलोड और शॉर्ट सर्किट प्रोटेक्शन

उपकरण का पर्यावरण तापमान 0 ℃~+45 ℃ के भीतर रखा जाना चाहिए

परीक्षण बॉक्स के बाएं और दाएं साइड और पीछे की साइड वॉल पैनल और दीवार के बीच की दूरी कम से कम 600 मिमी होनी चाहिए, और सामने और दीवार के बीच की दूरी कम से कम 800 मिमी होनी चाहिए। उपकरण के परिवहन के दौरान, चाहे वह दरवाजे, मार्ग, लिफ्ट आदि में प्रवेश कर सके, ताकि आपकी परियोजना की प्रगति को प्रभावित करने से बचा जा सके।
