| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4421 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

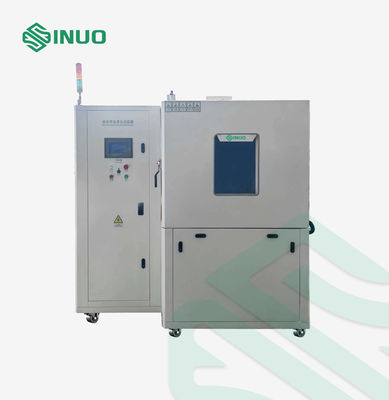

यह ऑटोमोटिव आइस वाटर स्प्लैश टेस्ट इक्विपमेंट एक विशेषीकृत पर्यावरण परीक्षण प्रणाली है जिसे वाहन घटकों के ठंडे पानी के छींटे और विसर्जन की स्थिति से उत्पन्न थर्मल शॉक के प्रतिरोध का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
यह परीक्षण प्रणाली ISO 16750-4:2010 क्लॉज 5.4 और VW80000 आवश्यकताओं के अनुसार, सर्दियों की ड्राइविंग स्थितियों का अनुकरण करती है जहाँ गर्म ऑटोमोटिव घटकों को गीली सड़कों से अचानक बर्फीले पानी का सामना करना पड़ता है।
नियंत्रित तापमान एक्सपोजर और आइस वाटर प्रभाव को बार-बार लागू करके, यह उपकरण संभावित विफलताओं की पहचान करने में मदद करता है जैसे सामग्री में दरारें, सीलिंग क्षति, और थर्मल विस्तार से संबंधित दोष ऑटोमोटिव विद्युत और यांत्रिक घटकों में।
इसका व्यापक रूप से ऑटोमोटिव निर्माताओं, ईवी घटक आपूर्तिकर्ताओं, वाहन परीक्षण प्रयोगशालाओं और अनुसंधान संस्थानों द्वारा विश्वसनीयता सत्यापन और गुणवत्ता नियंत्रण के लिए उपयोग किया जाता है।
यह प्रणाली परीक्षण नमूने को गर्म करके और थर्मल शॉक प्रतिरोध का मूल्यांकन करने के लिए तेजी से आइस वाटर स्प्लैश या विसर्जन परीक्षण लागू करके कठोर सर्दियों की सड़क की स्थितियों को पुन: उत्पन्न करती है।
दोनों का समर्थन करता है:
ऑटोमोटिव पार्ट्स के व्यापक मूल्यांकन के लिए।
स्वतंत्र हीटिंग और कूलिंग सिस्टम स्थिर नियंत्रण प्रदान करते हैं:
स्प्लैश नोजल सिस्टम SUS316 स्टेनलेस स्टील निर्माण के साथ ऑटोमोटिव परीक्षण आवश्यकताओं के अनुसार निर्मित है, जो संक्षारण प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
एक 7-इंच कलर टचस्क्रीन कंट्रोलर प्रोग्रामेबल टेस्ट कंडीशन, रियल-टाइम मॉनिटरिंग, डेटा रिकॉर्डिंग और ऑटोमैटिक टेस्ट ऑपरेशन को सक्षम बनाता है।
VW80000 आइस वाटर स्प्लैश टेस्ट इक्विपमेंट परीक्षण के लिए उपयुक्त है:
| अनुप्रयोग | परीक्षण उद्देश्य |
|---|---|
| ईवी बैटरी घटक | थर्मल शॉक और सीलिंग विश्वसनीयता मूल्यांकन |
| ऑटोमोटिव इलेक्ट्रिकल पार्ट्स | कोल्ड वाटर स्प्लैश प्रतिरोध परीक्षण |
| इंजन कम्पार्टमेंट कंपोनेंट्स | सर्दियों की ड्राइविंग कंडीशन सिमुलेशन |
| सेंसर और इलेक्ट्रॉनिक मॉड्यूल | पर्यावरण स्थायित्व सत्यापन |
| वाहन प्रकाश प्रणाली | थर्मल विस्तार और क्रैकिंग विश्लेषण |
| ऑटोमोटिव आपूर्तिकर्ता | उत्पाद सत्यापन और गुणवत्ता निरीक्षण |
DUT (डिवाइस अंडर टेस्ट) को पहले तापमान चैंबर के अंदर एक निर्दिष्ट तापमान तक गर्म किया जाता है।

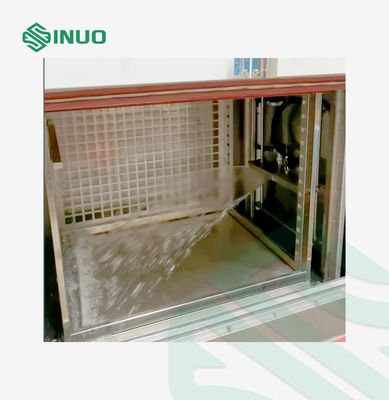

आवश्यक स्थिति तक पहुँचने के बाद, नियंत्रित अवधि के लिए घटक की सतह पर आइस वाटर का छिड़काव किया जाता है। अचानक तापमान परिवर्तन सर्दियों की ड्राइविंग के दौरान ठंडे पानी के प्रभाव का अनुकरण करता है।
यह परीक्षण पता लगाने में मदद करता है:
गर्म DUT को चालू रहते हुए आइस वाटर टैंक में डुबोया जाता है।
विसर्जन गहराई लगभग 76 ± 5 मिमी पर नियंत्रित की जाती है, जिससे गंभीर परिस्थितियों में वाटरप्रूफ विश्वसनीयता और थर्मल शॉक प्रतिरोध का मूल्यांकन किया जा सके।
| 1. आयाम और नमूना निषेध | |
| स्टडियो आकार | 1000×1000×1000मिमी (W*D*H) |
| बाहरी आयाम (लगभग) | लगभग 2000×1500×2100(मिमी)(W*D*H) |
| कार्यकारी मानक |
M3499-1:2017 ISO 16750-4:2010 VW80000: 2009-10 आदि। |
| 2. तकनीकी संकेतक | |
| तापमान सीमा | RT+10℃～150℃ |
| तापमान विचलन | ≤2℃ |
| तापमान एकरूपता | ≤2℃ (ऊपर बिना-लोड की स्थिति है) |
| आंतरिक तापमान दर | कमरे का तापमान +10℃～150℃≤45मिनट |
| टेस्ट वाटर तापमान | 0～+4℃ |
| वाटर टैंक तापमान एकरूपता | ≤±0.5℃ |
| जल तापमान शीतलन दर | कमरे का तापमान～2℃≤30मिनट |
| विसर्जन गहराई | 76±5मिमी (पानी की टंकी के ओवरफ्लो की ऊंचाई नियंत्रण) |
| टेस्ट साइकिल की संख्या | 0～100 बार, समायोज्य |
| बास्केट लोड | ≥50किग्रा (स्वचालित रूप से नियंत्रणीय लिफ्ट) |
| बास्केट वॉल्यूम | ≥500*500*500मिमी |
| नमूना आकार | ≤500×500×500मिमी |
| आइस वाटर स्प्लैश नोजल पैटर्न |
नोजल और दबाव अंशांकन प्रणाली GB/T28046.4-2011:5.4, SUS316 स्टेनलेस स्टील, वियोज्य के विनिर्देशों के अनुसार सख्ती से निर्मित है। बॉक्स के बाहर डिस्प्ले नोजल प्रवाह और अन्य कार्यों को नियंत्रित कर सकता है।
|
| जल स्प्रे आरेख |
|
| आइस वाटर स्प्लैश नोजल मात्रा | 1पीसी |
| सतह-संबंधित जल आयतन प्रवाह | QA = 3 एल/एम2 एस |
| स्प्रे समय | 3एस |
| टेस्ट साइकिल | 0～100 बार, समायोज्य |
| उत्पाद से नोजल की दूरी | 325±25मिमी |
| टेस्ट लिक्विड | डीआयनीकृत जल या +5% NaCl+3% एरिज़ोना फाइन डस्ट |
| टेस्ट लिक्विड | पुनर्चक्रण योग्य |
| आइस वाटर स्टोरेज टैंक वॉल्यूम | लगभग 80 लीटर |
| स्विचिंग समय | ≤20एस |
| पावर | 12किलोवाट |
| स्वचालित सफाई कार्य | परीक्षण पूरा होने के बाद, पाइपलाइन और नमूने को स्वचालित रूप से साफ किया जाता है। |
| अन्य आवश्यकताएं | स्व-निहित जल निकासी प्रणाली, बास्केट के ऊपर और नीचे उठाने के लिए स्वचालित सुरक्षा प्रणाली, और नोजल के लिए एंटी-क्लॉगिंग तकनीक। |
| 3. संरचनात्मक विशेषताएं | |
| बॉक्स सामग्री |
यह उपकरण एक एकीकृत वेल्डिंग बनाने वाली संरचना को अपनाता है। ए. बाहरी बॉक्स सामग्री: प्लास्टिक स्प्रे के साथ स्टील प्लेट बी. आंतरिक टैंक: SUS316 स्टेनलेस स्टील का उपयोग पूरे आंतरिक बॉक्स और दरवाजे के अंदर के लिए किया जाता है। |
| बॉक्स दरवाजा |
सिंगल डोर संरचना; दरवाजे में अवलोकन खिड़कियां और उच्च तापमान प्रतिरोधी सीलिंग स्ट्रिप्स (डबल-लेयर सीलिंग स्ट्रिप्स) शामिल हैं ताकि यह सुनिश्चित हो सके कि परीक्षण जल और तापमान लीक न हो। मल्टी-लेयर वैक्यूम टेम्पर्ड ग्लास, बॉक्स में लाइटें होती हैं, और अवलोकन खिड़की पर प्रकाश प्रतिबिंबित नहीं होता है। |
| इन्सुलेशन | थर्मल इन्सुलेशन प्रदर्शन सुनिश्चित करने के लिए पॉलीयूरेथेन फोम + ग्लास फाइबर से भरा हुआ, लगभग 100 मिमी मोटा। |
| टेस्ट होल | सिलिकॉन स्टॉपर के साथ 100 मिमी व्यास |
| सर्कुलेटरी सिस्टम | सर्कुलेटिंग फैन, स्टेनलेस स्टील इम्पेलर; |
| हीटिंग सिस्टम |
हीटर: निक्रोम इलेक्ट्रिक हीटर नियंत्रण मोड: नॉन-कॉन्टैक्ट इक्वल पीरियड पल्स विड्थ मॉड्यूलेशन, SSR (सॉलिड स्टेट रिले)
|
| टेस्ट वाटर | सर्कुलेटिंग वाटर रेफ्रिजरेशन सिस्टम को अपनाता है, वाटर टैंक के अंदर और बाहर कोई कॉइल और स्टिरर नहीं है। |
| वाटर स्टोरेज टैंक | SUS316 स्टेनलेस स्टील वाटर टैंक |
| वाटर टैंक संरचना | एकीकृत वाटर टैंक परीक्षण आंतरिक बॉक्स के साथ एकीकृत है, नीचे झुका हुआ है, साफ करने में आसान है, और वाटर टैंक के अंदर कॉइल जैसे बाधाओं से मुक्त और साफ है। |
| इमर्शन टैंक जल स्तर नियंत्रण | जल विसर्जन और छिड़काव एक ही पानी की टंकी है, और टच स्क्रीन परीक्षण तरल की बर्बादी को कम करने के लिए विभिन्न जल स्तरों को सेट कर सकती है। |
| फ्रीज-फ्री डिजाइन | नल के पानी या शुद्ध पानी के साथ परीक्षण करते समय कोई बर्फ जमने की घटना नहीं। |
| वाटर टैंक की पुनःपूर्ति | मैकेनिकल फ्लोट DN25 |
| टैंक ड्रेन, ओवरफ्लो | Φ32मिमी पीवीसी बॉल वाल्व, Φ32मिमी पीवीसी पाइप |
| कंट्रोल पैनल | कंट्रोलर, ऑपरेशन बटन |
| कूलिंग सिस्टम |
फ्रेंच टेकुमसेह या कंप्रेसर को अपनाता है कंडेनसर: कूलिंग के लिए एक फिन्ड कंडेनसर का उपयोग किया जाता है और रेफ्रिजरेंट रेफ्रिजरेशन सिस्टम के लिए कोल्ड और हीट एक्सचेंज प्रदान करता है। हीट एक्सचेंजर: टाइटेनियम मिश्र धातु हीट एक्सचेंजर (कोई जंग लगने योग्य सामग्री हीट एक्सचेंजर की अनुमति नहीं है) थ्रॉटलिंग डिवाइस: एक्सपेंशन वाल्व और कैपिलरी ट्यूब का उपयोग संयोजन और नियंत्रण के लिए किया जाता है, इस उपकरण के थ्रॉटलिंग डिवाइस के रूप में, ताकि रेफ्रिजरेंट की स्थिति इस डिवाइस से गुजरने के बाद बदल सके। |
| फिल्टरिंग सिस्टम | जल आपूर्ति पाइपलाइन में अशुद्धियों को कम करने के लिए एक आसान-से-साफ फिल्टर लगा होता है। |
| चल पहिए |
पहिए: 4 फुट सपोर्ट: 4 फिक्स्ड फुट सपोर्ट |
| कंट्रोल सिस्टम |
थर्मोस्टेट: 7-इंच कलर टच स्क्रीन कंट्रोलर ऑपरेशन मोड: परीक्षण की क्षमता के दायरे में परीक्षण की स्थितियों को मनमाने ढंग से प्रोग्राम किया जा सकता है। नियंत्रण सटीकता: 0.1℃ नियंत्रण मोड: P.I.D स्वचालित नियंत्रण तापमान माप: प्लैटिनम प्रतिरोध PT100 |
| कंट्रोलर |
7" ट्रू कलर टच स्क्रीन कंट्रोलर: टच स्क्रीन बॉक्स में तापमान, वाटर टैंक का तापमान, प्रवाह दर, वाटर पंप और परीक्षण समय आदि को नियंत्रित कर सकती है; प्रवाह दर और तापमान सीधे टच स्क्रीन पर प्रदर्शित होते हैं, और स्वचालित निरंतर वर्तमान और निरंतर तापमान का उपयोग किया जाता है। |
| सेटिंग विधि | अंग्रेजी मेनू, टच स्क्रीन इनपुट |
| ऑपरेशन मोड | आवधिक संचालन, निरंतर संचालन |
| प्रोग्राम सेटिंग्स | परीक्षण प्रोग्राम का नाम और प्रोग्राम पैरामीटर अनुकूलित किए जा सकते हैं, और प्रोग्राम स्टोरेज और आयात समर्थित हैं। |
| डिस्प्ले फ़ंक्शन | रियल-टाइम डायनामिक रिफ्रेश सैंपलिंग डेटा और सेटिंग पैरामीटर, रियल-टाइम कर्व रिफ्रेश फ़ंक्शन। दबाव, प्रवाह, तापमान, परीक्षण समय आदि प्रदर्शित कर सकता है। |
| परीक्षण समय | 0-999मिनट (टच स्क्रीन नियंत्रण), विभिन्न वाटरप्रूफ आवश्यकताओं के लिए मानक समय विकल्प हैं। |
| परीक्षण आवृत्ति | 1-999 बार (टच स्क्रीन नियंत्रण) |
| अलार्म फ़ंक्शन | अलार्म स्वचालित शटडाउन, अलार्म रिकॉर्ड देखना और निर्यात करना, अलार्म सेटिंग और फॉल्ट विश्लेषण फ़ंक्शन। |
| रिकॉर्ड फ़ंक्शन | सैंपलिंग समय 10 सेकंड है, और तीन महीने के भीतर वक्र और प्रयोगात्मक डेटा रिकॉर्ड किए जा सकते हैं। तीन महीने के भीतर प्रत्येक क्षण के सैंपलिंग डेटा को विस्तार से पूछताछ की जा सकती है। इसे USB2.0 द्वारा निर्यात किया जा सकता है, पीसी पर प्रिंट और रिकॉर्ड किया जा सकता है, और डेटा रिपोर्ट तैयार की जा सकती है। |
| 4. सुरक्षा प्रणाली | |
| आपातकालीन रोक | उपकरण में एक फॉल्ट अलार्म बजर लगा होता है, और कंट्रोल पैनल पर एक आपातकालीन स्टॉप बटन लगा होता है। यदि उपकरण बंद होने में विफल रहता है, तो आपातकालीन स्टॉप बटन का उपयोग किया जा सकता है। |
| कूलिंग सिस्टम | कंप्रेसर ओवरहीटिंग; कंप्रेसर ओवरकरंट; कंप्रेसर ओवरप्रेशर; कंडेनसिंग फैन ओवरहीटिंग |
| टेस्ट बॉक्स | समायोज्य ओवर-तापमान; टेस्ट स्पेस तापमान फ्यूज; एयर कंडीशनिंग चैनल लिमिट ओवर-तापमान; फैन मोटर ओवरहीटिंग |
| अन्य |
मुख्य पावर फेज सीक्वेंस और फेज लॉस प्रोटेक्शन; लीकेज प्रोटेक्शन; ओवरलोड और शॉर्ट सर्किट प्रोटेक्शन मुख्य पावर स्विच में लीकेज प्रोटेक्शन फ़ंक्शन है; जलमार्ग सुरक्षा सुरक्षा उपकरण से सुसज्जित; पानी की कमी का अलार्म। |
| 5. उपयोग की शर्तें (उपयोगकर्ता गारंटी देता है कि निम्नलिखित शर्तें पूरी होती हैं) | |
| स्थापना स्थल |
जमीन समतल और अच्छी तरह हवादार है; उपकरण के आसपास कोई मजबूत कंपन नहीं है; उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है; उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं है; उपकरण के चारों ओर उपयोग और रखरखाव के लिए उचित स्थान आरक्षित है, विवरण के लिए मैनुअल देखें। |
| पर्यावरणीय स्थितियाँ |
तापमान: 5℃～35℃ सापेक्ष आर्द्रता: ≤85% वायु दाब: 86kPa～106kPa |
| बिजली आपूर्ति की स्थिति बिजली की आपूर्ति |
AC380V तीन-चरण पांच-तार वोल्टेज स्वीकार्य उतार-चढ़ाव सीमा: AC (380 ± 38) V |
| बैटरी क्षमता अधिकतम करंट |
आवृत्ति स्वीकार्य उतार-चढ़ाव सीमा: (50±0.5)Hz सुरक्षात्मक ग्राउंड तार का ग्राउंडिंग प्रतिरोध 4Ω से कम है। उपयोगकर्ता से स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता के एयर या पावर स्विच को कॉन्फ़िगर करने की आवश्यकता होती है, और और इस स्विच का उपयोग इस उपकरण के लिए स्वतंत्र रूप से किया जाना चाहिए। |
| लाभ | लाभ |
|---|---|
| ISO और VW मानक अनुपालन | वैश्विक ऑटोमोटिव परीक्षण आवश्यकताओं को पूरा करता है |
| वास्तविक सड़क स्थिति सिमुलेशन | सर्दियों के ठंडे पानी के प्रभाव वाले वातावरण को पुन: उत्पन्न करता है |
| दोहरी परीक्षण क्षमता | स्प्लैश और इमर्शन थर्मल शॉक परीक्षण का समर्थन करता है |
| उच्च विश्वसनीयता डिजाइन | SUS316 चैंबर और संक्षारण प्रतिरोधी घटक |
| बुद्धिमान संचालन | डेटा रिकॉर्डिंग के साथ स्वचालित परीक्षण |
