| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन555सी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

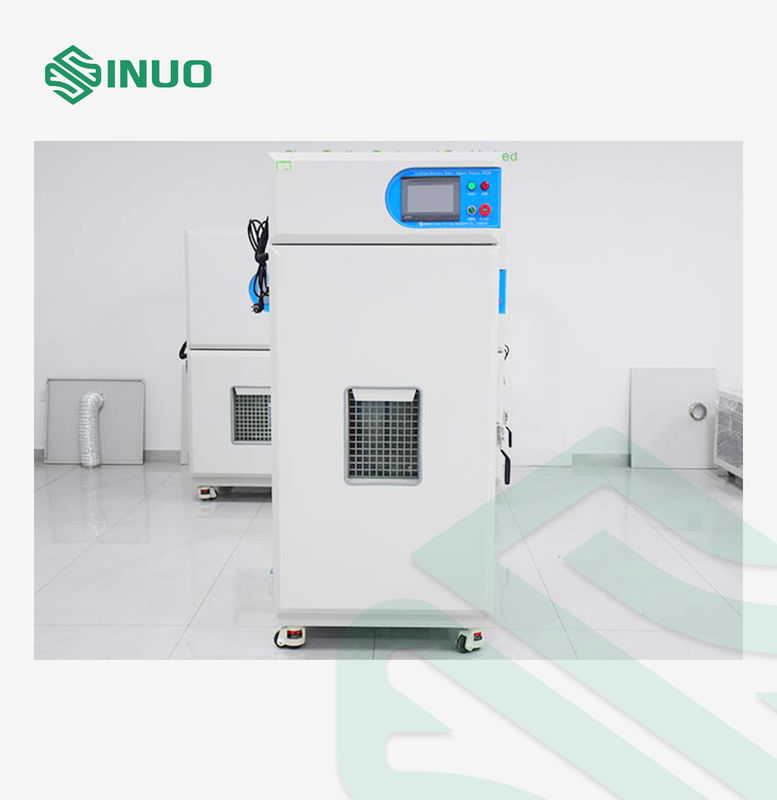

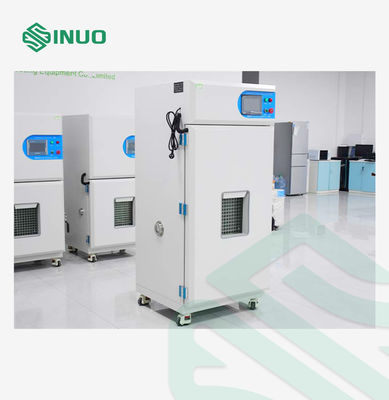

IEC 62133 बैटरी सेल बर्स्ट टेस्ट मशीन को लिथियम बैटरी सेल के दबाव प्रतिरोध, बर्स्ट स्ट्रेंथ और सीलिंग प्रदर्शन का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
इसका उपयोग मुख्य रूप से प्रिज्मीय एल्यूमीनियम-शेल सेल, पाउच सेल, बैटरी कवर प्लेट और वेल्डेड सीलिंग संरचनाओं के लिए बर्स्ट प्रेशर, लीकेज परफॉरमेंस और प्रेशर एंड्योरेंस निर्धारित करने के लिए किया जाता है।
यह सिस्टम एक ही प्लेटफॉर्म में बर्स्ट प्रेशर टेस्टिंग, लीकेज डिटेक्शन और प्रेशर होल्डिंग टेस्ट को एकीकृत करता है। उच्च-सटीकता दबाव माप, स्वचालित डेटा अधिग्रहण और विस्फोट-रोधी सुरक्षा के साथ, यह ईवी बैटरी कारखानों, लिथियम बैटरी आर एंड डी प्रयोगशालाओं और तीसरे पक्ष के परीक्षण केंद्रों में व्यापक रूप से लागू होता है।
यह उपकरण बैटरी सुरक्षा आवश्यकताओं का अनुपालन करता है जिसमें IEC 62133 शामिल है, और अनुकूलित मल्टी-चैनल और उच्च-दबाव कॉन्फ़िगरेशन का समर्थन करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद मॉडल | SN555C; अनुकूलित मल्टी-चैनल और उच्च-दबाव संस्करणों का समर्थन करता है |
| परीक्षण वस्तुएं | स्क्वायर एल्यूमीनियम-शेल बैटरी सेल (18650/21700 / कस्टम सॉफ्ट-पैक), बैटरी सेल कवर प्लेट, और वेल्डेड सीम असेंबली |
| चैनलों की संख्या | 1 चैनल (मानक); वैकल्पिक 3/5/8/10-चैनल समानांतर परीक्षण उपलब्ध है |
| दबाव रेंज | 0.035 MPa–3 MPa (मानक); अनुकूलित उच्च-दबाव संस्करण उपलब्ध: 5 MPa/10 MPa |
| दबाव सटीकता | ±0.1% FS; रिज़ॉल्यूशन: 0.1 kPa (0.0001 MPa) |
| दबाव विनियमन विधि | इलेक्ट्रिकली कंट्रोल्ड सर्वो प्रेशर रेगुलेशन (मानक) / मैकेनिकल प्रेशर रेगुलेशन (वैकल्पिक) |
| दबाव वृद्धि दर | 0.01–0.5 MPa/s समायोज्य (विशिष्ट: 0.03 MPa/s) |
| टाइमर रेंज | 0–999.9 s (0 = निरंतर होल्ड), सटीकता ±0.1 s |
| होल्ड टाइम | 0–999.9 s समायोज्य (जैसे, 20 s/60 s) |
| परीक्षण मोड | विवरण |
|---|---|
| बर्स्ट टेस्ट | सेल के फटने तक एक स्थिर-दर दबाव वृद्धि लागू करें; विस्फोट दबाव, शिखर दबाव और टूटने का समय रिकॉर्ड करें। |
| लीकेज टेस्ट | स्थिर दबाव बनाए रखता है और लीकेज दर निर्धारित करने के लिए दबाव ड्रॉप की निगरानी करता है (पास: ≤50 Pa/s)। |
| प्रेशर होल्डिंग टेस्ट | दीर्घकालिक दबाव प्रतिरोध को सत्यापित करने के लिए एक निर्दिष्ट अवधि के लिए एक स्थिर दबाव (जैसे, 1.2 MPa) बनाए रखता है। |
| पैरामीटर | विनिर्देश |
|---|---|
| नियंत्रण प्रणाली | 19-इंच औद्योगिक नियंत्रण टचस्क्रीन + पीएलसी, विंडोज-आधारित सिस्टम, मैनुअल और स्वचालित दोनों प्रक्रियाओं का समर्थन करता है |
| डेटा अधिग्रहण | दबाव-समय वक्र, बर्स्ट पीक प्रेशर और लीकेज रेट की रीयल-टाइम रिकॉर्डिंग; नमूना दर: 100 हर्ट्ज |
| डेटा निर्यात | यूएसबी/नेटवर्क इंटरफ़ेस; एक्सेल/सीएसवी/पीडीएफ रिपोर्ट, डेटा ट्रेसिबिलिटी और एमईएस एकीकरण का समर्थन करता है |
| संचार इंटरफ़ेस | RS485/RJ45 (मानक), RS232 (वैकल्पिक); I/O: 6 इनपुट/6 आउटपुट |
| पैरामीटर | विनिर्देश |
|---|---|

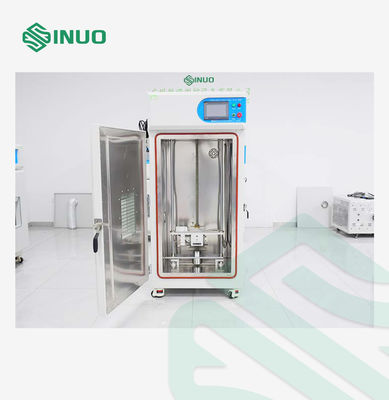

| विस्फोट सुरक्षा | पूरी तरह से संलग्न बुलेटप्रूफ ग्लास अवलोकन खिड़की, विस्फोट-रोधी बाड़े, उच्च-दबाव राहत वाल्व, और धुआं अलार्म |
| चेसिस सामग्री | 1.5 मिमी कोल्ड-रोल्ड स्टील पाउडर कोटिंग के साथ; आंतरिक 304 स्टेनलेस स्टील से निर्मित - संक्षारण प्रतिरोधी और साफ करने में आसान |

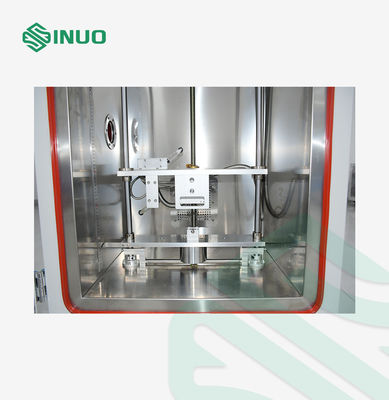

| फिक्स्चर | क्विक-रिलीज़ सेल फिक्स्चर, 100-300 मिमी सेल आकारों के साथ संगत, एंटी-डैमेज पोजिशनिंग डिज़ाइन के साथ |
| बिजली की आपूर्ति | एसी 220V ±10%/50Hz, पावर रेटिंग: 2kW; विस्तृत इनपुट वोल्टेज रेंज: 110-240V (एक विकल्प के रूप में उपलब्ध है) |
| आयाम/वजन | W800 × D600 × H1200 मिमी; लगभग। 250 किग्रा (सिंगल-चैनल स्टैंडर्ड मॉडल) |
| कॉन्फ़िगरेशन | मानक मॉडल (SN555B) | मल्टी-चैनल मॉडल (3-10 चैनल) | उच्च-दबाव अनुकूलित मॉडल SN555C (5-10 MPa) |
|---|---|---|---|
| चैनलों की संख्या | 1 चैनल | 3/5/8/10 चैनल | 1 चैनल |
| दबाव रेंज | 0~3MPa | 0~3MPa | 0~5MPa/10MPa |
| परीक्षण मोड | बर्स्ट + लीकेज | बर्स्ट + लीकेज | बर्स्ट + लीकेज |
| नियंत्रण विधि | औद्योगिक नियंत्रण टचस्क्रीन + पीएलसी | औद्योगिक नियंत्रण टचस्क्रीन + पीएलसी | औद्योगिक नियंत्रण टचस्क्रीन + पीएलसी |
| सुरक्षा सुरक्षा | विस्फोट-रोधी कक्ष + राहत वाल्व | विस्फोट-रोधी कक्ष + राहत वाल्व | प्रबलित विस्फोट-रोधी कक्ष + डुअल रिलीफ वाल्व |
