आईईसी 63370 खंड 19.10 बैटरी केस दबाव परीक्षण प्रणाली

IEC 63370 खंड 19.10 बैटरी केस प्रेशर टेस्टिंग सिस्टम

बैटरी केस प्रेशर टेस्टिंग सिस्टम को मेटल-आयन केमिस्ट्री बैटरी वाले बैटरी-संचालित उपकरणों में उपयोग किए जाने वाले बैटरी एनक्लोजर की यांत्रिक शक्ति और दबाव प्रतिरोध का मूल्यांकन करने के लिए डिज़ाइन किया गया है।

IEC 63370 खंड 19.10 के अनुसार, यह उपकरण नियंत्रित आंतरिक दबाव लागू करके असामान्य बैटरी वेंटिंग स्थितियों का अनुकरण करता है ताकि यह सत्यापित किया जा सके कि बैटरी एनक्लोजर किसी दोष की स्थिति के दौरान उत्पन्न दबाव का सामना कर सकता है या नहीं।

यह प्रयोगशाला बैटरी सुरक्षा परीक्षण उपकरण निर्माताओं, प्रमाणन प्रयोगशालाओं और अनुसंधान संस्थानों के लिए उपयुक्त है जो बैटरी एनक्लोजर दबाव परीक्षण, लिथियम बैटरी सुरक्षा मूल्यांकन और IEC अनुपालन सत्यापन कर रहे हैं।

• IEC 63370 खंड 19.10 बैटरी सुरक्षा आवश्यकताओं के अनुसार डिज़ाइन किया गया
• पूर्ण मेटल-आयन केमिस्ट्री बैटरी असेंबली के लिए उपयुक्त
• सटीक दबाव निगरानी के साथ मैनुअल दबाव प्रणाली
• विभिन्न परीक्षण आवश्यकताओं के लिए समायोज्य गैस इंजेक्शन मात्रा

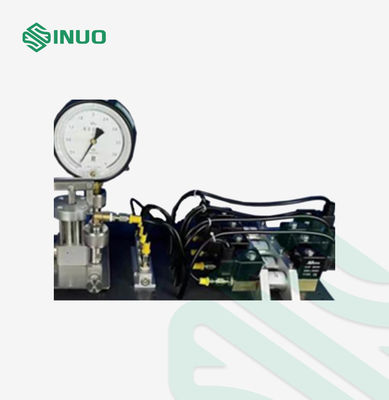

• उच्च-सटीकता यांत्रिक दबाव गेज के माध्यम से दबाव सत्यापन
• प्रयोगशाला वातावरण के लिए उपयुक्त कॉम्पैक्ट टेबलटॉप संरचना
• बैटरी-संचालित उपकरण सुरक्षा परीक्षण के लिए विश्वसनीय समाधान

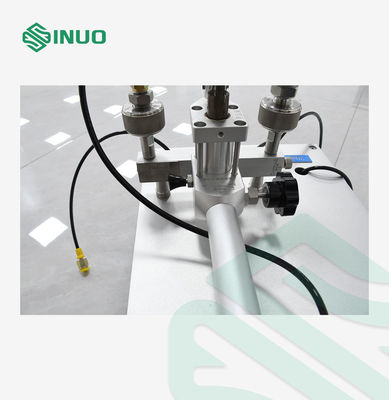

नमूने को मैनुअल पंप का उपयोग करके तब तक दबाव डाला जाता है जब तक कि प्रारंभिक दबाव 2070 kPa ±10% तक न पहुँच जाए। दबाव को अंतर्निहित दबाव गेज के माध्यम से मॉनिटर किया जाता है, जबकि पिस्टन स्ट्रोक तंत्र दबाव समायोजन प्रक्रिया को नियंत्रित करता है।

निर्दिष्ट प्रारंभिक दबाव तक पहुँचने के बाद, मानक आवश्यकता के अनुसार Φ2.85 ±0.05 मिमी के छिद्र के माध्यम से आवश्यक वायु मात्रा इंजेक्ट की जाती है। इसके बाद दबाव में कमी की प्रक्रिया की निगरानी की जाती है, और आंतरिक दबाव 30 सेकंड के भीतर 70 kPa से नीचे गिर जाना चाहिए।

मैनुअल संस्करण के लिए, परीक्षण आवश्यकता के अनुसार ऑपरेटर द्वारा इंजेक्ट की गई वायु मात्रा को नियंत्रित किया जाता है।

परीक्षण नमूना, अनुप्रयोग, सिद्धांत, संरचना और संचालन वातावरण का दायरा
परीक्षण नमूना और सीमाएं	मेटल-आयन केमिस्ट्री का उपयोग करने वाली पूर्ण बैटरी।
परीक्षण उद्देश्य	मेटल-आयन केमिस्ट्री का उपयोग करने वाली पूर्ण बैटरी से लैस बैटरी-संचालित उपकरणों के एनक्लोजर के दबाव प्रतिरोध को मापने के लिए उपयोग किया जाता है। परीक्षण यह सत्यापित करता है कि एनक्लोजर किसी दोष की स्थिति के दौरान बैटरी वेंटिंग से उत्पन्न दबाव का सामना कर सकता है या नहीं और एनक्लोजर की ताकत का मूल्यांकन करता है।

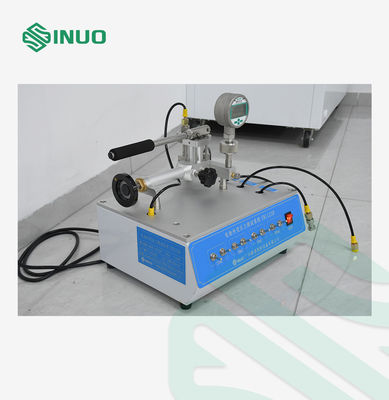

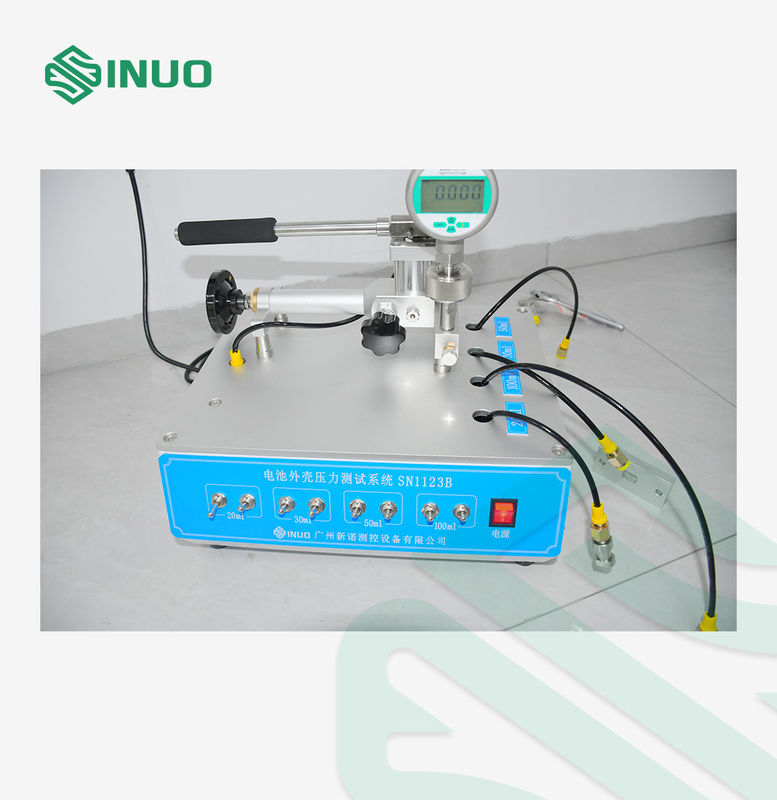

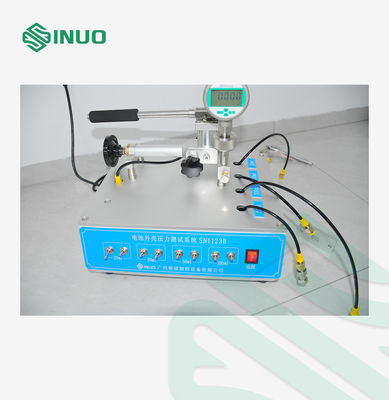

उपकरण संरचना	उपकरण मैनुअल नियंत्रण और दबाव गेज डिस्प्ले के साथ एक बॉक्स-प्रकार की संरचना को अपनाता है। परीक्षण आवश्यकताओं के अनुसार गैस की मात्रा को समायोजित किया जा सकता है। इसमें सरल संचालन और एक कॉम्पैक्ट उपस्थिति है, जिसमें दुनिया भर के समान उत्पादों के फायदे शामिल हैं। आयाम: लगभग 800 * 500 * 600 मिमी (W * H * D) वजन: लगभग 80 किग्रा
संचालन वातावरण	बिजली की आपूर्ति: AC 220V ±10%/50–60 Hz; संचालन वातावरण: संचालन तापमान 0–40 °C, आर्द्रता 30%–90%;
प्रदर्शन विनिर्देश
मॉडल	SN1123B
स्टेशन	एकल स्टेशन
विद्युत नियंत्रण विधि	मैनुअल नियंत्रण, बटन संचालन और दबाव गेज डिस्प्ले
ड्राइव विधि	मैनुअल दबाव
परीक्षण माध्यम	गैस
परीक्षण दबाव	0.01–2.5 MPa; दबाव गेज पर प्रदर्शित
परीक्षण समय	मैनुअल नियंत्रण
परीक्षण प्रक्रिया	मैनुअल नमूना स्थापना/हटाना और मैनुअल प्रक्रिया नियंत्रण
सीलिंग कनेक्टर	मानक विन्यास: एक सेट; छिद्र व्यास: Φ2.85 ±0.05 मिमी
उपकरण आयाम और वजन	L*W*H = 800*500*600mm, वजन: लगभग 80 किग्रा
वायु इंजेक्शन मात्रा	20,30,50,100ml
संचालन वातावरण	वायुमंडलीय दबाव: 80–106 kPa; परिवेश तापमान: 5–40°C; सापेक्ष आर्द्रता: 20–80% RH। उपकरण को गंभीर झटके या कंपन, विद्युत चुम्बकीय हस्तक्षेप, धूल, विस्फोटक गैसों और संक्षारक गैसों से मुक्त वातावरण में स्थापित किया जाना चाहिए, जिसमें अच्छी वेंटिलेशन और गर्मी अपव्यय की स्थिति हो।

• लिथियम बैटरी संचालित उपकरण सुरक्षा परीक्षण
• बैटरी एनक्लोजर यांत्रिक शक्ति सत्यापन
• IEC 63370 खंड 19.10 अनुपालन परीक्षण
• रिचार्जेबल बैटरी उत्पाद विकास
• बैटरी सुरक्षा प्रमाणन प्रयोगशालाएं
• घरेलू उपकरण निर्माता
• बैटरी-संचालित उपकरण निर्माता
