| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1008 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
ईवी चार्जर आईईसी 61851-1 आईके कोड परीक्षण के लिए उच्च ऊर्जा पेंडुलम हैमर इम्पैक्ट टेस्टर
SNQC1008 उच्च ऊर्जा पेंडुलम हैमर इम्पैक्ट टेस्टर को ईवी चार्जिंग स्टेशनों, विद्युत बाड़ों, बिजली वितरण अलमारियाँ, मीटरिंग बॉक्स और स्विचगियर अलमारियाँ की यांत्रिक शक्ति और प्रभाव प्रतिरोध परीक्षण के लिए डिज़ाइन किया गया है।
IEC 60068-2-75, IEC 62262 IK इम्पैक्ट प्रोटेक्शन आवश्यकताओं और IEC 61851-1 क्लॉज 12.11 का अनुपालन करते हुए, टेस्टर नियंत्रित पेंडुलम और वर्टिकल हैमर इम्पैक्ट परीक्षणों के माध्यम से बाहरी यांत्रिक प्रभावों का सामना करने के लिए उपकरण आवासों की क्षमता का मूल्यांकन करता है।
SNQC1008 का व्यापक रूप से ईवी चार्जर निर्माताओं, विद्युत उपकरण निर्माताओं, परीक्षण प्रयोगशालाओं और आर एंड डी केंद्रों द्वारा आईके इम्पैक्ट सत्यापन और बाड़े स्थायित्व मूल्यांकन के लिए उपयोग किया जाता है।
| अनुप्रयोग क्षेत्र | विशिष्ट परीक्षण नमूने |
|---|---|
| ईवी चार्जिंग उपकरण परीक्षण | एसी चार्जिंग स्टेशन, डीसी चार्जिंग स्टेशन, ईवीएसई बाड़े |
| विद्युत बाड़े प्रभाव परीक्षण | मीटरिंग बॉक्स, वितरण अलमारियाँ, स्विचगियर अलमारियाँ |
| औद्योगिक विद्युत सुरक्षा परीक्षण | पावर इलेक्ट्रॉनिक उपकरण और बाहरी विद्युत बाड़े |
| प्रमाणन प्रयोगशाला परीक्षण | आईके सुरक्षा स्तर सत्यापन आईईसी मानकों के अनुसार |
| नमूना और सीमाएं | इलेक्ट्रिक वाहन चार्जिंग स्टेशन; पावर वितरण अलमारियाँ; मीटरिंग बॉक्स; स्विचगियर अलमारियाँ |
| परीक्षण सिद्धांत |
परीक्षण Eha (पेंडुलम हैमर टेस्ट): प्रभाव तत्व को 1-मीटर पेंडुलम ट्यूब के माध्यम से एक निर्दिष्ट ऊंचाई से स्वतंत्र रूप से छोड़ा जाता है और पेंडुलम पथ के सबसे निचले बिंदु पर नमूने से टकराता है। प्रभाव ऊर्जा गुरुत्वाकर्षण संभावित ऊर्जा के गतिज ऊर्जा में रूपांतरण द्वारा उत्पन्न होती है, जिससे नमूने पर प्रभाव परीक्षण का उद्देश्य प्राप्त होता है। परीक्षण Ehc (वर्टिकल हैमर टेस्ट): प्रभाव तत्व को एक गाइड ट्यूब के माध्यम से एक निर्दिष्ट ऊंचाई से स्वतंत्र रूप से छोड़ा जाता है और ऊर्ध्वाधर यात्रा के सबसे निचले बिंदु पर नमूने से टकराता है। प्रभाव ऊर्जा गुरुत्वाकर्षण संभावित ऊर्जा के गतिज ऊर्जा में रूपांतरण के माध्यम से उत्पन्न होती है, जिससे नमूने पर प्रभाव परीक्षण का उद्देश्य प्राप्त होता है। |

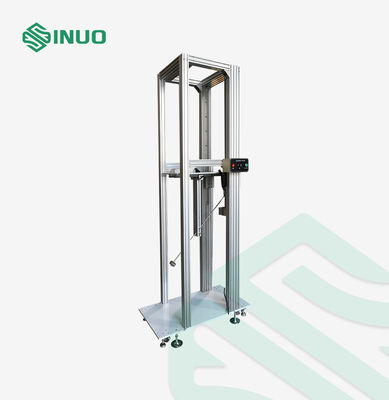

| संरचना और विशेषताएं | ट्रॉली संरचना जिसमें लंबवत समायोज्य माउंटिंग ब्रैकेट और प्रभाव कोण होता है, जो विभिन्न आकारों के ईवी चार्जिंग स्टेशनों और प्रभाव ऊंचाई आवश्यकताओं के लिए उपयुक्त है। |
| संचालन वातावरण | समग्र आयाम: W1300*D600*H3200mm; वजन: लगभग 250 किग्रा |
| SNQC1008 | SNQC1008A | SNQC1008B | नियंत्रण और संचालन | |
| बटन संचालन | पीएलसी नियंत्रण, टचस्क्रीन संचालन | नमूना मंच | नमूना मंच | |
| नहीं | हाँ | परीक्षण नमूना सीमा | परीक्षण नमूना सीमा | |
| हाँ | परीक्षण नमूना सीमा | परीक्षण नमूना सीमा | परीक्षण नमूना सीमा | |
| मीटरिंग बॉक्स |
परीक्षण आइटम
|
|||
| पेंडुलम प्रभाव परीक्षण (साइड प्रभाव) |
|
|||
| लिफ्टिंग: मोटर + रिड्यूसर ड्राइव |
रिलीज तंत्र: इलेक्ट्रोमैग्नेटिक रिलीज ट्रांसमिशन सिस्टम |
|||

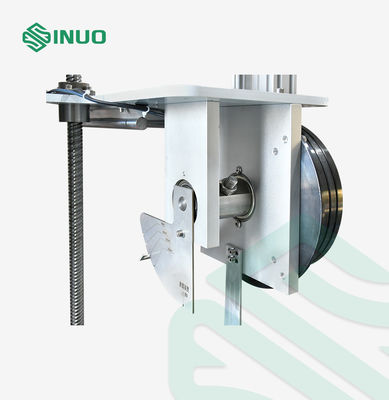

| प्रेसिजन बॉल स्क्रू + लीनियर गाइड रेल | प्रभाव ऊर्जा | |||
| पेंडुलम हैमर: 2 जे, 5 जे, 10 जे, 20 जे, 50 जे |
वर्टिकल हैमर: 2 जे, 5 जे, 10 जे, 20 जे, 50 जे (वैकल्पिक) प्रभाव तत्वों का समतुल्य द्रव्यमान |
|||
| पेंडुलम हैमर: 500 ग्राम, 1.7 किग्रा, 5 किग्रा, 5 किग्रा, 10 किग्रा ± 2%, (कोणीय प्रभाव सिर वैकल्पिक) |
वर्टिकल हैमर: 500 ग्राम, 1.7 किग्रा, 5 किग्रा, 5 किग्रा, 10 किग्रा ± 2% (वैकल्पिक) स्टेनलेस स्टील निर्माण पेंडुलम ट्यूब |
|||
| लंबाई: 1000 मिमी, बाहरी व्यास: 15.9 मिमी स्टील ट्यूब |
लंबाई: 1000 मिमी, बाहरी व्यास: 10.0 मिमी स्टील ट्यूब वर्टिकल हैमर स्लीव |
|||
| विभिन्न हैमर हेड के साथ मेल खाने वाली गाइड स्लीव, स्टेनलेस स्टील ट्यूब | नमूने की प्रभाव स्थिति ऊंचाई (पेंडुलम लिफ्टिंग ऊंचाई) | |||
| विद्युत रूप से ऊपर और नीचे समायोज्य, स्ट्रोक: 300-1800 मिमी | वर्टिकल हैमर इम्पैक्ट ऊंचाई | |||
| 500-2000 मिमी | ड्रॉप ऊंचाई (पेंडुलम इम्पैक्ट ऊंचाई) | |||

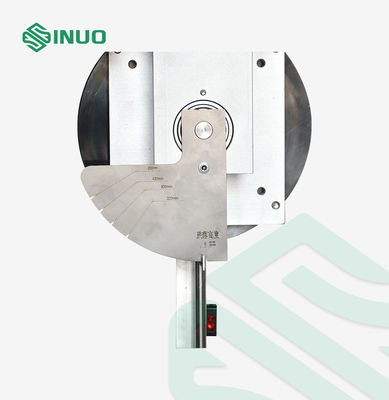

| 0-500 मिमी, पेंडुलम रोटेशन कोण के अनुरूप पैमाने के संकेत के साथ; पेंडुलम 0° से 90° तक घूम सकता है | प्रभाव तत्व का फिक्सिंग और रिलीज | |||
| पिन-प्रकार इलेक्ट्रोमैग्नेटिक फिक्सिंग और रिलीज तंत्र | बेस प्लेट | |||
| मोटी लोड-असर वाली स्टील बेस प्लेट | चलने की विधि | |||
| सपोर्ट फीट और कैस्टर से लैस, आवश्यक प्रभाव स्थिति में ले जाने की अनुमति देता है। | वैकल्पिक कार्य | |||
| द्वितीयक प्रभाव रोकथाम कार्य | परिशिष्ट | |||
| प्रभाव ऊर्जा और प्रभाव तत्वों के चयन के लिए संदर्भ तालिका | परिशिष्ट तालिकाएँ: | |||
तालिका 1 प्रभाव तत्वों की विशेषताएंऊर्जा/जे
| 0.14 | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% | समतुल्य द्रव्यमान ± 2% किग्रा |
| 0.25 (0.2) | 0.5 | 0.7 | 5 | 10 | 10 | 20 |
| नायलॉन | स्टील | आर/मिमी | ||||
| 10 | 20 | आर/मिमी | आर/मिमी | नोट: आईके11 को अत्यंत कठोर बाहरी वातावरण में उपयोग किए जाने वाले विशेष बाड़ों या सुरक्षा ग्रिड के लिए अभिप्रेत है। जब प्रासंगिक उत्पाद मानकों में निर्दिष्ट किया जाता है, तो आईके11 को सैंडबैग परीक्षण को प्रतिस्थापित नहीं करना चाहिए। | नोट: आईके11 को अत्यंत कठोर बाहरी वातावरण में उपयोग किए जाने वाले विशेष बाड़ों या सुरक्षा ग्रिड के लिए अभिप्रेत है। जब प्रासंगिक उत्पाद मानकों में निर्दिष्ट किया जाता है, तो आईके11 को सैंडबैग परीक्षण को प्रतिस्थापित नहीं करना चाहिए। | नोट: आईके11 को अत्यंत कठोर बाहरी वातावरण में उपयोग किए जाने वाले विशेष बाड़ों या सुरक्षा ग्रिड के लिए अभिप्रेत है। जब प्रासंगिक उत्पाद मानकों में निर्दिष्ट किया जाता है, तो आईके11 को सैंडबैग परीक्षण को प्रतिस्थापित नहीं करना चाहिए। |
| 18.5 (20) | 35 | 60 | 80 | (150) | 125 | एफ/मिमी |
| 6.2 (10) | 7 | 10 | 20 | 50 | 50 | आर/मिमी |
| - | 10 | 10 | - | 10 | 20 | एल/मिमी |
| समतुल्य द्रव्यमान के अनुसार निर्धारित, परिशिष्ट ए देखें | तालिका 2 ड्रॉप ऊंचाई | |||||
ऊर्जा/जे
| 0.14 | 0.2 | 0.35 | 0.35 | 0.5 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | नोट: आईके11 को अत्यंत कठोर बाहरी वातावरण में उपयोग किए जाने वाले विशेष बाड़ों या सुरक्षा ग्रिड के लिए अभिप्रेत है। जब प्रासंगिक उत्पाद मानकों में निर्दिष्ट किया जाता है, तो आईके11 को सैंडबैग परीक्षण को प्रतिस्थापित नहीं करना चाहिए। | ||
| 0.25 | 0.5 | 0.25 | 0.5 | 0.25 | 0.5 | 0.25 | 0.25 | 0.5 | 0.5 | 0.5 | 0.7 | 5 | 10 | 10 | 20 |
| 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 400 | 500 | 500 | 200 | 400 | 500 | नोट 1: क्लॉज 3.2.2 में नोट देखें। |
|
नोट 2: इस भाग में जूल (जे) की ऊर्जा इकाई मानक गुरुत्वाकर्षण त्वरण (जी) से प्राप्त होती है, जहां जी का गोल मान 10 मीटर/सेकंड² लिया जाता है। तालिका 3 आईके कोड और संबंधित प्रभाव ऊर्जा के बीच संबंध |
|||||||||||||||
आईके कोड
| आईके00 | आईके01 | आईके02 | आईके03 | आईके04 | आईके05 | आईके06 | आईके07 | आईके08 | आईके09 | आईके10 | आईके11 | प्रभाव ऊर्जा/जे |
| ए | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | नोट: आईके11 को अत्यंत कठोर बाहरी वातावरण में उपयोग किए जाने वाले विशेष बाड़ों या सुरक्षा ग्रिड के लिए अभिप्रेत है। जब प्रासंगिक उत्पाद मानकों में निर्दिष्ट किया जाता है, तो आईके11 को सैंडबैग परीक्षण को प्रतिस्थापित नहीं करना चाहिए। |
| ए इस मानक के अनुसार, कोई सुरक्षा प्रदान नहीं की जाती है। | ||||||||||||
| SNQC1008 क्यों चुनें? | ||||||||||||
