| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1018 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

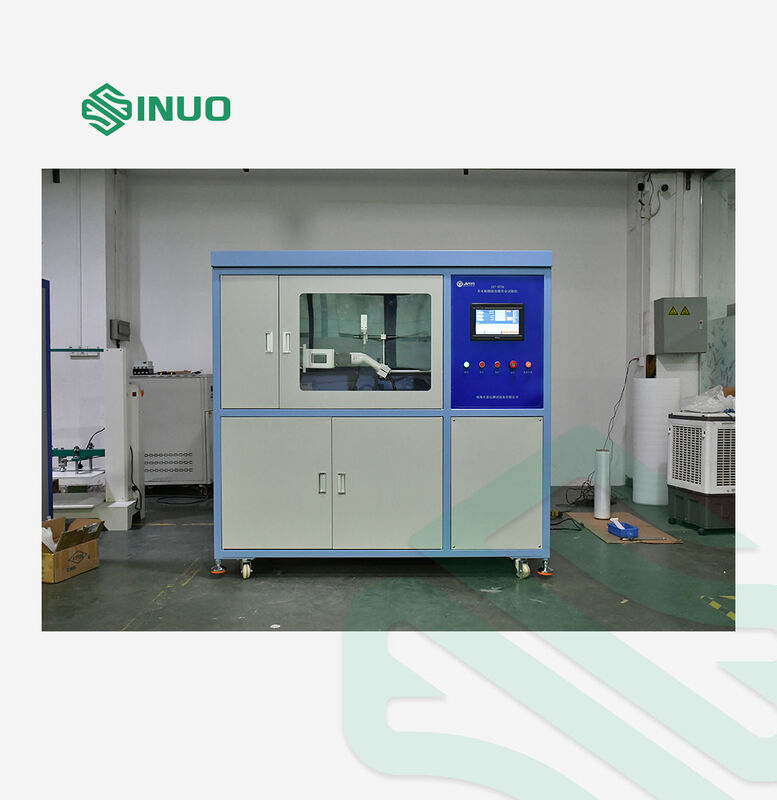

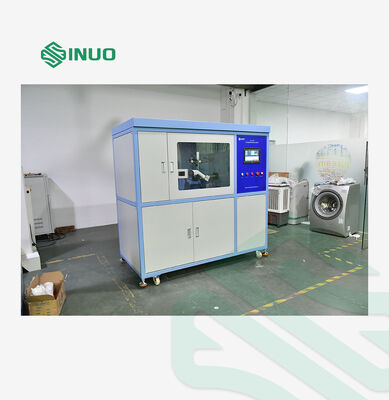

ई.वी. चार्जिंग गन प्लग लाइफ और टेम्परेचर राइज़ टेस्ट सिस्टम को इलेक्ट्रिक वाहन चार्जिंग कनेक्टर्स की स्थायित्व, विद्युत प्रदर्शन और सुरक्षा विश्वसनीयता का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
इलेक्ट्रिक वाहनों (ई.वी.एस.) की तीव्र वृद्धि के साथ, चार्जिंग कनेक्टर्स को स्थिर विद्युत संपर्क और सुरक्षित तापमान प्रदर्शन बनाए रखते हुए हजारों बार बार-बार प्लग इन/अनप्लग करने के चक्रों का सामना करने की आवश्यकता होती है।
यह एकीकृत परीक्षण प्रणाली करती है:
यह ई.वी. चार्जर निर्माताओं, चार्जिंग कनेक्टर आपूर्तिकर्ताओं, ऑटोमोटिव प्रयोगशालाओं और तीसरे पक्ष के ई.वी.एस.ई. परीक्षण संगठनों द्वारा उत्पाद सत्यापन और अनुपालन परीक्षण के लिए व्यापक रूप से उपयोग किया जाता है।
उपकरण IEC 62196-1:2020 और अन्य अंतरराष्ट्रीय चार्जिंग कनेक्टर मानकों का अनुपालन करता है।

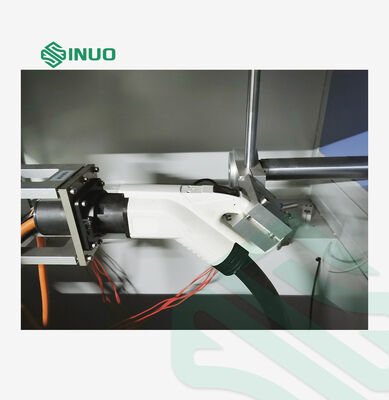

सर्वो-संचालित तंत्र वास्तविक दुनिया के चार्जिंग संचालन का अनुकरण करने के लिए चार्जिंग कनेक्टर को बार-बार डालता और निकालता है।
परीक्षण के दौरान, सिस्टम निगरानी करता है:
जब असामान्य स्थितियाँ उत्पन्न होती हैं, तो उपकरण स्वचालित रूप से रुक जाता है और अलार्म प्रदान करता है।
सिस्टम वास्तविक चार्जिंग स्थितियों का अनुकरण करने के लिए उच्च डी.सी. करंट लागू करता है और कनेक्टर संपर्कों पर तापमान परिवर्तन को मापता है।
यह मूल्यांकन करता है:
सिस्टम स्थायित्व परीक्षण से पहले और बाद में कनेक्टर संपर्क प्रतिरोध को मापता है ताकि यह सत्यापित किया जा सके कि बार-बार प्लग इन करने से विद्युत प्रदर्शन प्रभावित होता है या नहीं।
| मानक | आवश्यकता |
|---|---|
| IEC 62196-1:2020 | इलेक्ट्रिक वाहन कंडक्टिव चार्जिंग एक्सेसरीज |
| IEC 60309-1:2012 | औद्योगिक प्लग और सॉकेट आउटलेट |
| IEC 60998 | कनेक्टिंग डिवाइस |
| IEC 60669 | घरेलू अनुप्रयोगों के लिए स्विच |
| IEC 61058 | उपकरण स्विच |
| IEC 60439 |
लो-वोल्टेज स्विचगियर असेंबली |
|
पैरामीटर |
विनिर्देश |
|---|---|

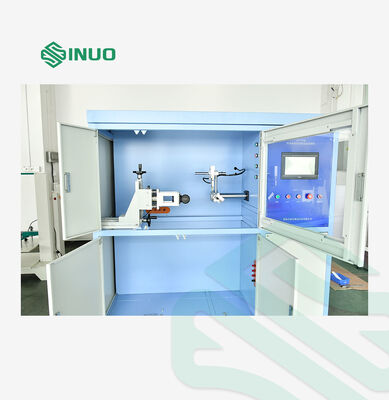

| ड्राइव डिवाइस | सर्वो मोटर + बॉल स्क्रू + लीनियर गाइड रेल |
| इंसर्शन स्पीड | 0.1 – 0.80 मीटर/सेकंड (समायोज्य) |
| टेस्ट रेट | 7.5 स्ट्रोक/मिनट |
| इंसर्शन स्ट्रोक | 0 – 200 मिमी (रिज़ॉल्यूशन 0.1 मिमी) |
| अधिकतम इंसर्शन फोर्स | 900N |
| फिक्स्चर | स्क्वायर/राउंड प्लग के लिए समायोज्य, Φ ≥ 60 मिमी |
| चक्रों की संख्या | 1 – 999,999 (पूर्व-निर्धारित) |
| नियंत्रण प्रणाली | 15” औद्योगिक पी.सी. + जापानी पी.एल.सी. |
| सुरक्षा कार्य | लीकेज, ओवरकरंट, ओवरलोड, थ्रेशोल्ड प्रोटेक्शन, इमरजेंसी स्टॉप |
| आयाम | 2000 × 1200 × 1800 मिमी (W×D×H) |
| वजन | लगभग 450 किग्रा |
| बिजली की आपूर्ति | ए.सी.220V ±10%, 50Hz, 20A |
|
आउटपुट वोल्टेज |
डी.सी.6V |
|
आउटपुट समायोज्य टेस्ट करंट |
डी.सी.10 ~ 2000.0A लगातार समायोज्य |
|
टेस्ट करंट स्थिरता |
± (2% सेट मान + 5 शब्द) |
|
करंट डिस्प्ले सटीकता |
± (1% रीडिंग + 5 अंक) |
|
इम्पीडेंस वोल्टेज डिस्प्ले सटीकता |
± (1% रीडिंग + 5 अंक) |
|
टेस्ट वोल्टेज स्थिरता |
(2% सेट मान + 5 शब्द) |
|
पावर-ऑन टाइम |
1~999.9 सेकंड |
|
पावर आउटेज टाइम |
1~999.9 सेकंड |
|
ऑन और ऑफ टाइम्स |
1~999999 बार, पावर-ऑफ मेमोरी फ़ंक्शन के साथ, समय पहुंचने पर स्वचालित शटडाउन |
|
थर्मोकपल टेम्परेचर राइज़ टेस्ट |
स्कैन टाइम 1S |
|
तापमान मापन रेंज |
0~200℃ सटीकता ±0.3% रीडिंग +1℃; रिज़ॉल्यूशन: 0.1℃ |
|
तापमान मापन |
16 चैनल (1 पॉइंट सहित परिवेशी तापमान को मापने के लिए) |
|
थर्मोकपल कॉन्फ़िगर करें |
अमेरिकन क्यू कंपनी टी-टाइप 30AWG फिलामेंट थर्मोकपल, लंबाई 2 मीटर, कुल 16 |
|
अधिग्रहण गति |
1 सेकंड/समय |
|
हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित तापमान मापन मॉड्यूल से सुसज्जित, इसे बिजली के साथ परीक्षण किया जा सकता है, उपकरण को नुकसान पहुंचाए बिना, मजबूत एंटी-इंटरफेरेंस क्षमता के साथ, और कंप्यूटर पर तापमान वक्र का सटीक वर्णन कर सकता है। |
|
|
कंप्यूटर में तापमान और वक्र प्रदर्शित करें |
|
|
सॉफ्टवेयर परिवेशी तापमान चैनल सेट कर सकता है, और डेटा एकत्र करते समय परिवेशी तापमान स्वचालित रूप से घटाया जा सकता है |
|
|
उपकरण को कंप्यूटर नियंत्रण द्वारा शुरू और बंद किया जा सकता है, और करंट, वोल्टेज, तापमान और समय के वक्र को एक साथ एकत्र किया जा सकता है, जो उपयोगकर्ताओं के लिए विश्लेषण और उपयोग करने में सुविधाजनक है। |
|
|
लोड उच्च-शक्ति ट्यूबलर प्रतिरोधों को अपनाता है, जिन्हें चरणों में समायोजित किया जा सकता है: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 आउटपुट करंट, जिसे मैन्युअल रूप से या स्वचालित रूप से समायोजित किया जा सकता है |
|
|
कॉन्टैक्ट रेजिस्टेंस टेस्ट रेंज |
0~200mΩ, रिज़ॉल्यूशन 0.01mΩ, सटीकता ±1%+3 अंक |
|
एक साथ 4-वे प्रतिरोध परीक्षण |
|
|
प्लग और अनप्लग करने पर हर बार संपर्क प्रतिरोध को मापें, आप एन बार प्लग और अनप्लग करने के बाद भी संपर्क प्रतिरोध को एक बार माप सकते हैं |
|
