IEC 62133 बैटरी क्रश और नाखून प्रवेश परीक्षण कक्ष लिथियम सुरक्षा परीक्षण के लिए

इलेक्ट्रिक वाहनों, ऊर्जा भंडारण प्रणालियों और लिथियम-आयन बैटरी अनुप्रयोगों के तेजी से विकास के साथ, बैटरी सुरक्षा सुनिश्चित करना दुनिया भर के निर्माताओं के लिए एक महत्वपूर्ण चुनौती बन गया है।

बैटरी क्रश और नेल पेनिट्रेशन टेस्ट बैटरी के विरूपण, आंतरिक शॉर्ट सर्किट और थर्मल रनवे जोखिमों के खिलाफ प्रतिरोध का मूल्यांकन करने के लिए अत्यधिक यांत्रिक दुरुपयोग की स्थितियों का अनुकरण करते हैं।

यह परीक्षण बैटरी निर्माताओं और प्रयोगशालाओं की मदद करता है:

• बड़े पैमाने पर उत्पादन से पहले बैटरी सुरक्षा प्रदर्शन को मान्य करें
• सेल और बैटरी पैक की संरचनात्मक डिजाइन को अनुकूलित करें
• यांत्रिक क्षति के कारण होने वाले जोखिमों को कम करें
• अंतर्राष्ट्रीय बैटरी सुरक्षा मानकों का अनुपालन प्राप्त करें
• ईवी और ऊर्जा भंडारण प्रणालियों की विश्वसनीयता में सुधार करें

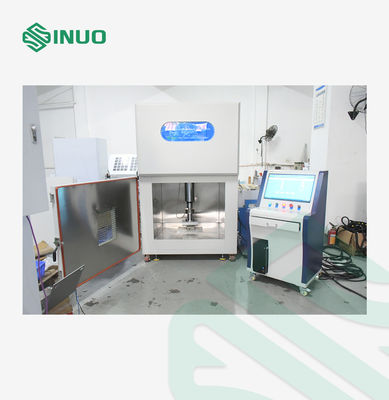

बैटरी क्रश और नेल पेनिट्रेशन टेस्ट चैंबर को लिथियम-आयन बैटरी, बैटरी सेल और ईवी बैटरी मॉड्यूल के सुरक्षा प्रदर्शन का मूल्यांकन करने के लिए डिज़ाइन किया गया है, जो अत्यधिक यांत्रिक दुरुपयोग की स्थितियों में है।

परिवहन, चार्जिंग, दुर्घटनाओं या थर्मल रनवे की घटनाओं के दौरान, लिथियम बैटरी बाहरी प्रभाव, संपीड़न विरूपण, या आंतरिक शॉर्ट सर्किट जोखिमों से पीड़ित हो सकती है। क्रश और नेल पेनिट्रेशन टेस्ट बैटरी की संरचनात्मक सुरक्षा, वोल्टेज प्रतिक्रिया, विरूपण प्रतिरोध और थर्मल व्यवहार को सत्यापित करने के लिए इन खतरनाक स्थितियों का अनुकरण करते हैं।

इस परीक्षण प्रणाली का व्यापक रूप से लिथियम बैटरी निर्माताओं, ईवी बैटरी आपूर्तिकर्ताओं, ऑटोमोटिव प्रयोगशालाओं और बैटरी सुरक्षा मूल्यांकन और अनुपालन परीक्षण के लिए तीसरे पक्ष के प्रमाणन संगठनों द्वारा उपयोग किया जाता है।

उपकरण SAE J2464, IEC 62133, और ISO 12405-4:2018 सहित अंतर्राष्ट्रीय बैटरी परीक्षण मानकों का अनुपालन करता है, जो बैटरी सुरक्षा सत्यापन के लिए विश्वसनीय परीक्षण डेटा प्रदान करता है।

बैटरी नमूने को वाहन टक्कर या बाहरी दबाव के कारण होने वाली यांत्रिक क्षति का अनुकरण करने के लिए नियंत्रित बल या विरूपण मान का उपयोग करके संपीड़ित किया जाता है।

परीक्षण के दौरान, सिस्टम निगरानी करता है:

• संपीड़न बल
• विस्थापन विरूपण
• बैटरी वोल्टेज परिवर्तन
• तापमान भिन्नता

जब पूर्वनिर्धारित स्थिति पहुँच जाती है तो परीक्षण स्वचालित रूप से बंद हो जाता है, जैसे:

• आवश्यक संपीड़न बल
• अधिकतम विरूपण
• निर्दिष्ट मान तक वोल्टेज ड्रॉप

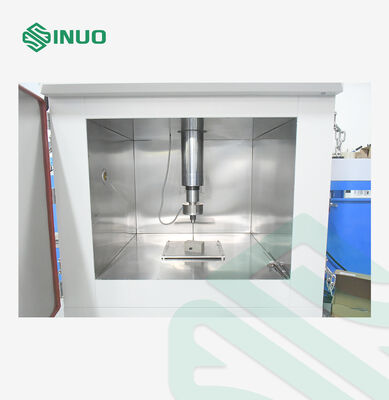

एक स्टील कील नियंत्रित गति से बैटरी सेल में प्रवेश करती है ताकि आंतरिक शॉर्ट सर्किट की स्थिति का अनुकरण किया जा सके।

सिस्टम रिकॉर्ड करता है:

• वोल्टेज परिवर्तन
• तापमान वृद्धि
• प्रवेश विस्थापन
• परीक्षण वक्र डेटा

यह थर्मल रनवे और सुरक्षा खतरों के खिलाफ बैटरी प्रतिरोध का मूल्यांकन करने में मदद करता है।

सिस्टम सटीक और विश्वसनीय बैटरी सुरक्षा मूल्यांकन सुनिश्चित करते हुए, कई स्वचालित स्टॉप मानदंडों के साथ लचीला परीक्षण नियंत्रण प्रदान करता है।

समर्थित स्टॉप स्थितियाँ:

• दबाव नियंत्रण
• विस्थापन (विरूपण) नियंत्रण
• वोल्टेज निगरानी नियंत्रण

विभिन्न बैटरी परीक्षण आवश्यकताओं के अनुसार कई स्थितियों को जोड़ा जा सकता है। परीक्षण स्वचालित रूप से तब बंद हो जाएगा जब कोई भी पूर्वनिर्धारित स्थिति पहुँच जाती है, जिससे परीक्षण दक्षता और सुरक्षा में सुधार होता है।

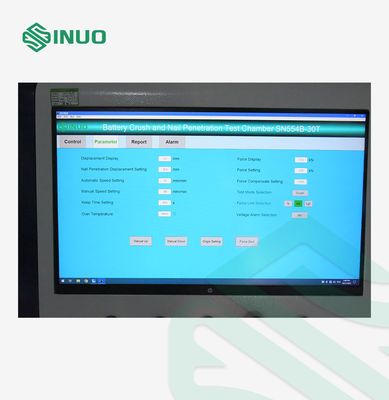

एकीकृत नियंत्रण प्रणाली प्रक्रिया के दौरान प्रमुख परीक्षण मापदंडों की लगातार निगरानी और रिकॉर्ड करती है।

वास्तविक समय निगरानी पैरामीटर:

• संपीड़न बल
• विस्थापन विरूपण
• बैटरी तापमान
• वोल्टेज भिन्नता
• परीक्षण गति

सभी परीक्षण डेटा, वक्र और परिणाम आगे के विश्लेषण और रिपोर्टिंग के लिए सहेजे, तुलना और निर्यात किए जा सकते हैं।

विशेष रूप से लिथियम बैटरी दुरुपयोग परीक्षण अनुप्रयोगों के लिए डिज़ाइन किया गया, चैंबर परिचालन जोखिमों को कम करने के लिए कई सुरक्षा सुविधाओं को एकीकृत करता है।

सुरक्षा सुविधाओं में शामिल हैं:

• विस्फोट-रोधी अवलोकन खिड़की
• स्वचालित दबाव राहत संरचना
• धुआं निकास प्रणाली
• आपातकालीन स्टॉप स्विच
• विद्युत अधिभार संरक्षण

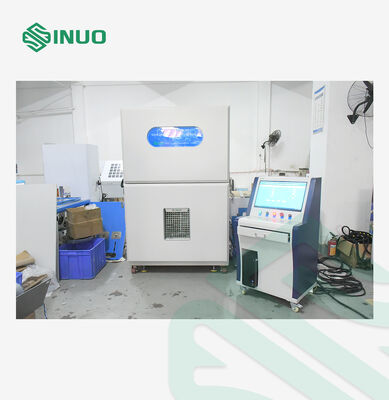

नियंत्रण प्रणाली परीक्षण चैंबर से अलग है, जिससे ऑपरेटर सुरक्षित दूरी से बैटरी क्रश और नेल पेनिट्रेशन टेस्ट कर सकते हैं।

यह रिमोट ऑपरेशन डिज़ाइन कर्मियों को संभावित खतरों से बचाने में मदद करता है जैसे:

• बैटरी फटना
• धुआं उत्सर्जन
• थर्मल रनवे की घटनाएं
