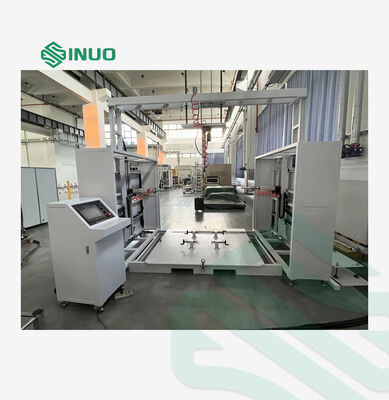

स्विचगियर एनक्लोजर यांत्रिक शक्ति परीक्षण के लिए IEC 61439-5 स्थिर लोड टेस्ट बेंच

यह स्थिर भार परीक्षण बेंच मुख्यतः निम्न वोल्टेज मीटरिंग बक्से, पूर्वनिर्मित सबस्टेशन और विद्युत उपकरणों के घेरों के यांत्रिक भार परीक्षण और संबंधित अनुसंधान परीक्षणों के लिए उपयोग किया जाता है।यह सुविधाजनक रूप से विभिन्न प्रकार के मीटरिंग बक्से पर यांत्रिक गुण परीक्षण कर सकते हैं, जिसमें धातु के मीटरिंग बॉक्स, गैर धातु के मीटरिंग बॉक्स और केबल वितरण बॉक्स शामिल हैं।

यह प्रदर्शन और संचालन के लिए टच स्क्रीन के साथ एकीकृत बुद्धिमान पीएलसी केंद्रीय नियंत्रण को अपनाता है। परीक्षण डेटा बल-समय वक्र उत्पन्न कर सकते हैं। पैरामीटर टच स्क्रीन इंटरफ़ेस के माध्यम से सेट किए जाते हैं,और पूरी परीक्षण प्रक्रिया स्वचालित रूप से चलता है. यह पक्ष और ऊपर से दबाव स्वचालित रूप से लागू किया जा सकता है। विभिन्न आकार के नमूनों के साथ संगत, यह परीक्षण संस्थानों और प्रयोगशालाओं के लिए विश्वसनीय पसंदीदा उपकरण है।

यह स्थैतिक भार परीक्षण बेंच निम्नलिखित अंतरराष्ट्रीय और उद्योग मानकों के अनुसार डिजाइन और निर्मित किया गया हैः

• आईईसी 61439-1 / आईईसी 61439-2
• आईईसी 61851-1:2019 / आईईसी 61851-1:2017 खंड 6.5.2
• एन आई ई सी 61851-1:2019 / आई ई सी 61851-1:2017

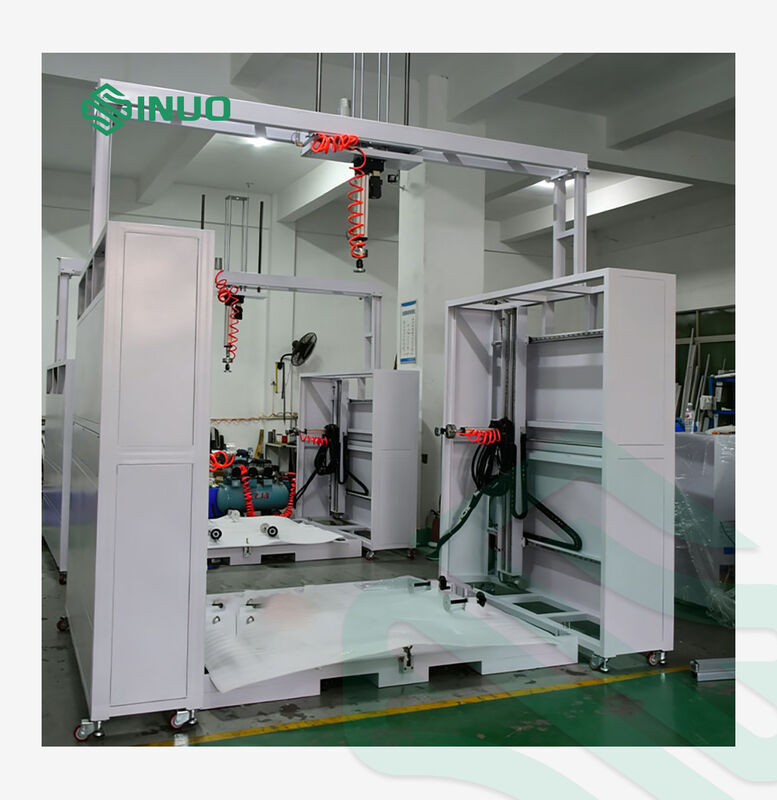

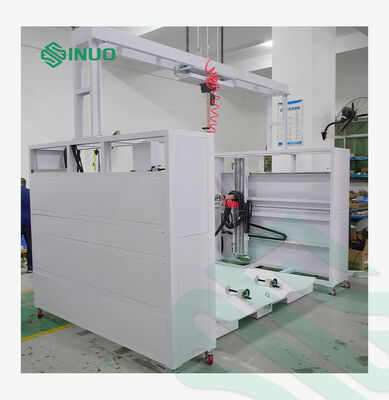

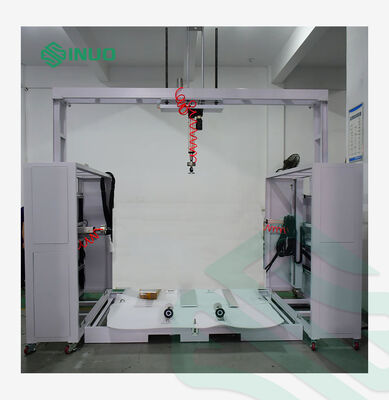

यह परीक्षण बेंच एक अर्ध-बंद संरचना को अपनाता है, जिसमें एक क्षैतिज लोड अनुभाग और एक ऊर्ध्वाधर लोड अनुभाग होता है।प्रत्येक लोडिंग actuator 3 स्वतंत्रता के डिग्री के साथ विमान के भीतर स्वतंत्र रूप से स्थानांतरित कर सकते हैंतीनों एक्ट्यूएटर संयुक्त रूप से 8 डिग्री की स्वतंत्रता के साथ मोबाइल लोडिंग का एहसास करते हैं।

क्रॉसबार की ऊंचाई को माउंटिंग छेद के माध्यम से चरणों में समायोजित किया जा सकता है। आधार स्थिरता को आगे, पीछे, बाएं और दाएं क्लैंपिंग के लिए स्थानांतरित किया जा सकता है। यह एक बेंच विस से लैस है,और छोटे नमूनों को मजबूत और विश्वसनीय निर्धारण के साथ घुमाया जा सकता है.

कस्टम क्लैंपिंग ब्लॉक को विभिन्न उत्पादों के लिए कॉन्फ़िगर किया जाता है ताकि उन्हें सुरक्षित करना आसान हो सके। विभिन्न परीक्षण वस्तुओं के लिए विभिन्न परीक्षण प्रेसिंग प्लेटों को मानकों के अनुसार सुसज्जित किया जाता है।

उपकरण संरचना आरेख नीचे दिखाया गया हैः

यह प्रणाली मॉड्यूलर डिजाइन दर्शन को अपनाती है और मानक आवश्यकताओं के सख्त अनुपालन में निर्मित होती है।जहां तक संभव हो अनुकूलित प्रदर्शन और विश्वसनीय तकनीकी सहायता प्रदान करने के लिए मानकीकृत डिजाइन और घटकों का उपयोग किया जाता है. मित्सुबिशी पीएलसी द्वारा नियंत्रित, पूरे प्रणाली उच्च विश्वसनीयता और बुद्धिमान संचालन की विशेषता है. यह स्पष्ट कार्यात्मक तर्क, कॉम्पैक्ट संरचना, आकर्षक उपस्थिति और तर्कसंगत लेआउट,रखरखाव और दैनिक रखरखाव की सुविधाउपकरण का डिजाइन और निर्माण ग्राहकों के सामान्य तकनीकी विनिर्देशों को पूरा करता है। यह प्रणाली निम्नलिखित इकाइयों में विभाजित हैः

नमूना लेयरिंग प्लेटफार्म:

भारवाहक प्लेटफार्म का अभिन्न निर्माण प्रबलित समर्थन इस्पात फ्रेम और मोटी इस्पात प्लेटों से किया गया है।नमूना clamping तंत्र और बाएं और दाएं manipulators के लिए चल विधानसभाओं मंच के शीर्ष पर घुड़सवार कर रहे हैं.

बल लगाने का तंत्र:

बल लागू करने की प्रणाली में तीन हैंडलर सेट होते हैंः बाएं क्षैतिज हैंडलर, दाएं क्षैतिज हैंडलर और ऊर्ध्वाधर हैंडलर।प्रत्येक सेट एक परिशुद्धता विद्युत सिलेंडर के साथ जोड़ा एक सर्वो मोटर से बना हैप्रत्येक मैनिपुलेटर के सामने के छोर पर एक उच्च परिशुद्धता बल सेंसर लगाया गया है।जो पूर्ण संपर्क और स्थिर बल भार सुनिश्चित करने के लिए स्वचालित स्व-केंद्रण को सक्षम करता है.

ट्रांसमिशन तंत्र:

इस खंड में परीक्षण नमूनों को दबाने के लिए बल लागू करने के संयोजन के साथ मेल खाने वाले चलती तंत्र होते हैं। स्वतंत्रता के संबंधित डिग्री नीचे दिए गए चित्र में दर्शाए गए हैंः

नियंत्रण प्रणाली:

यह इकाई मुख्य रूप से पीएलसी प्रोसेसर, नियंत्रण सर्किट और कोर नियंत्रण घटकों से बनी है।प्रणाली के सभी विद्युत नियंत्रण घटकों को वेंटिलेशन निकास उपकरणों से लैस एक कैबिनेट के अंदर केंद्रीय रूप से स्थापित किया जाता है.

यह इकाई बुद्धिमान नियंत्रण के लिए मित्सुबिशी पीएलसी को अपनाती है।

स्वयं विकसित परीक्षण सॉफ्टवेयर से लैस; ऑपरेशन सरल पैरामीटर सेटिंग्स के माध्यम से महसूस किया जा सकता है।
