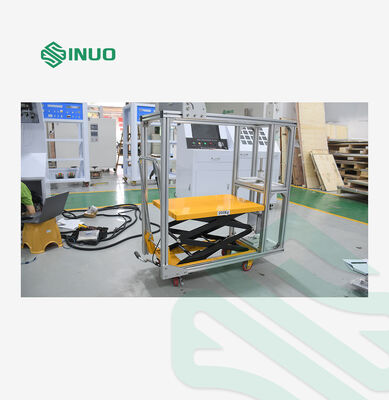

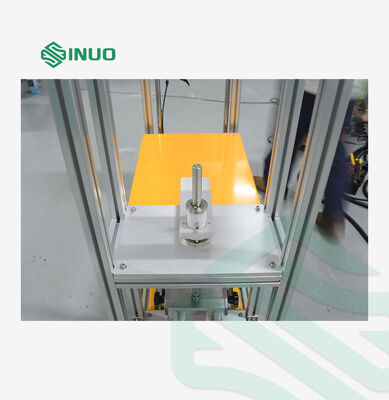

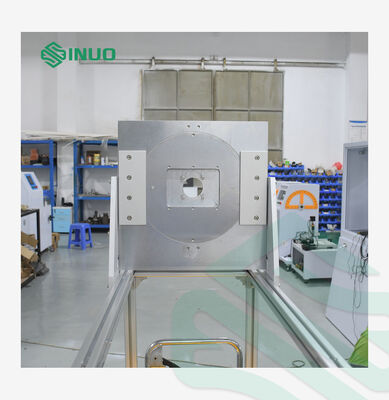

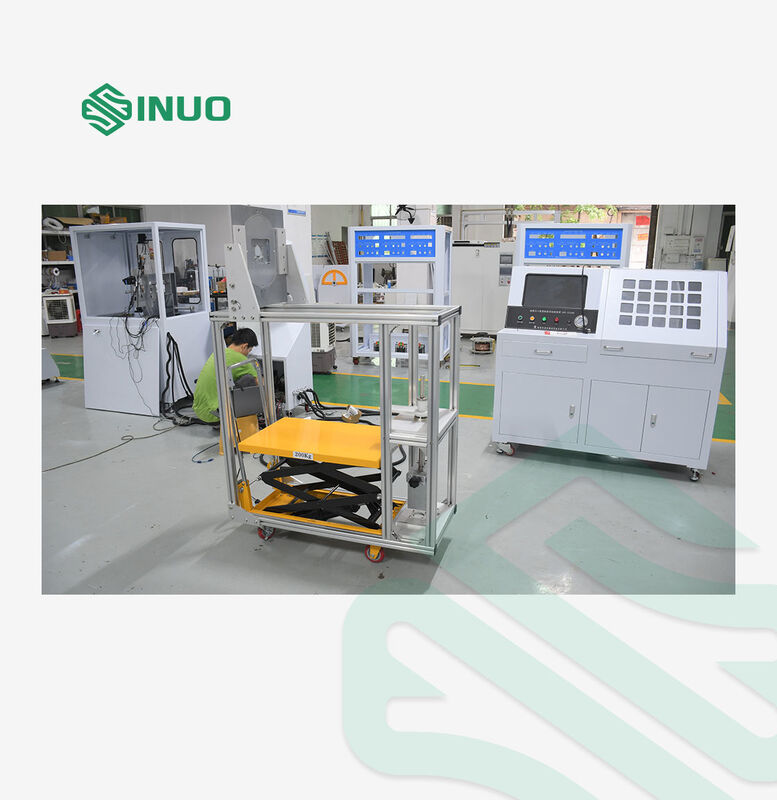

आईईसी 62196-1 ईवी चार्जिंग कनेक्टर मैकेनिकल लोड टेस्ट उपकरण

परीक्षण नमूना प्रतिबंध:चार्जिंग कनेक्टर

परीक्षण का उद्देश्य:चार्जिंग कनेक्टर को चार्जिंग गन को आसानी से डालने और हटाने के लिए डिज़ाइन किया जाएगा, और सामान्य ऑपरेशन के तहत गन को सॉकेट से अलग होने से रोका जाएगा। यह परीक्षण सत्यापित करता है कि चार्जिंग गन को सॉकेट से बाहर खींचने के लिए आवश्यक अधिकतम बल निर्दिष्ट मानक सीमाओं का अनुपालन करता है या नहीं।

परीक्षण सिद्धांत:सॉकेट का अधिकतम पुल-आउट बल: परीक्षण प्लग पर मानक निर्दिष्ट वजन (मुख्य वजन, अतिरिक्त वजन, हुक और क्लैंपिंग फिक्स्चर) और टेस्ट प्लग असेंबली से संयुक्त कुल बल लागू करें; प्लग सॉकेट से अलग हो जाएगा।

परिचालन लागत वातावरण:ऑपरेटिंग तापमान: 5-35°C; आर्द्रता: 30%-90%आरएच

परीक्षण स्टेशन	एकल स्टेशन
गेज विन्यास	S136 स्टील से बना है. पिन गेज +0.01 / 0 मिमी की सहनशीलता, केंद्र रिक्ति सहनशीलता ±0.05 मिमी और सतह खुरदरापन Ra 0.8 μm के साथ न्यूनतम मानक आयाम में निर्मित होता है। गेज एक वैकल्पिक सहायक उपकरण है.
परीक्षण चीज़ें	7.11.8: कनेक्टर्स को चार्ज करने के लिए यांत्रिक भार परीक्षण / खंड 14.1.6 (आईईसी 62196) 7.15.1.1: लॉकिंग डिवाइस परीक्षण / खंड 14.1.5 (आईईसी 62196) 7.17.1 डी) ई) एफ): पुल-आउट बल परीक्षण / खंड 14.1.5 (आईईसी 62196)
चार्जिंग कनेक्टर मैकेनिकल लोड परीक्षक के मुख्य तकनीकी पैरामीटर
परीक्षण सेटअप आरेख
धारण अवधि	60 सेकंड। वजन उठाने के लिए ट्रे को चलाने वाले हाइड्रोलिक सिलेंडर द्वारा महसूस किया गया; समय को मैन्युअल रूप से नियंत्रित किया जाता है।
परीक्षण चक्र	4 बार, क्षैतिज अक्ष के चारों ओर प्रत्येक 90° अंतराल पर एक परीक्षण, मैन्युअल ऑपरेशन।
यांत्रिक भार भार विन्यास	165एन: 148.5एन मुख्य वजन का 1 टुकड़ा + 16.5एन अतिरिक्त वजन का 1 टुकड़ा 300N: 270N मुख्य वजन का 1 टुकड़ा + 30N अतिरिक्त वजन का 1 टुकड़ा 440एन: 396एन मुख्य वजन का 1 टुकड़ा + 44एन अतिरिक्त वजन का 1 टुकड़ा 660एन: 594एन मुख्य वजन का 1 टुकड़ा + 66एन अतिरिक्त वजन का 1 टुकड़ा 750N: 675N मुख्य वजन का 1 टुकड़ा + 75N अतिरिक्त वजन का 1 टुकड़ा नोट: मुख्य वज़न के वजन में हुक द्रव्यमान शामिल है; लक्ष्य भार बल विभिन्न भारों को ढेर करके और संयोजित करके प्राप्त किया जाता है।
लैचिंग डिवाइस परीक्षण के मुख्य तकनीकी पैरामीटर
परीक्षण सेटअप आरेख
परीक्षण धारण समय	60 सेकंड। हाइड्रोलिक सिलेंडर चालित ट्रे द्वारा वजन उठाया और उतारा जाता है; समय को मैन्युअल रूप से नियंत्रित किया जाता है।
परीक्षण लोड चयन	तालिका 7 देखें
परीक्षण की आवश्यकता	परीक्षण के दौरान लैचिंग डिवाइस को अनलॉक किया जाएगा।
पुल-आउट बल भार विन्यास	एसी चार्जिंग गन: 100N (90N + 10N) डीसी चार्जिंग गन: 140N (126N + 14N)

• पूर्ण आईईसी 62196 अनुपालन
  पुल-आउट बल, लैचिंग डिवाइस और मैकेनिकल लोड परीक्षणों का समर्थन करता है; वैश्विक प्रमाणीकरण के लिए एसजीएस/टीयूवी द्वारा स्वीकृत परीक्षण डेटा।
• ऑल-इन-वन एसी/डीसी टेस्ट समाधान
  सिंगल स्टेशन मल्टी-रेंज वेट (100N-750N) के साथ AC और DC दोनों चार्जिंग गन को कवर करता है, जिससे अतिरिक्त उपकरण लागत और लैब स्पेस में कटौती होती है।
• उच्च परिशुद्धता वैकल्पिक S136 गेज
  कड़ी सहनशीलता के साथ जंग रोधी S136 स्टील पिन गेज दोहराए जाने योग्य, सटीक परीक्षण परिणाम सुनिश्चित करता है।
• आसान और स्थिर मैनुअल ऑपरेशन
  60 के दशक के समायोज्य होल्डिंग समय के साथ हाइड्रोलिक वजन उठाना; 4-दिशा 90° क्षैतिज परीक्षण, ऑपरेशन मैनुअल और रिमोट वीडियो मार्गदर्शन द्वारा समर्थित।
• व्यापक कामकाजी स्थिति अनुकूलनशीलता
  5-35℃, 30%-90%आरएच पर स्थिर प्रदर्शन; वज़न लोड करने के लिए किसी अतिरिक्त बिजली की आवश्यकता नहीं है।
