आईईसी 62196-1 चार्जिंग कनेक्टर तापमान वृद्धि और ग्राउंड टर्मिनल अल्पकालिक प्रतिरोध परीक्षण प्रणाली

यह उपकरण स्व-प्रोग्राम किए जाने वाले सॉफ्टवेयर को अपनाता है और कंप्यूटर नियंत्रण के माध्यम से संचालित होता है। सभी मानक परीक्षण प्रक्रियाओं और डेटा निर्णय तर्क को स्वचालित रूप से प्रणाली द्वारा प्रबंधित किया जाता है,उपयोगकर्ता के अनुकूल संचालन प्रदान करना.

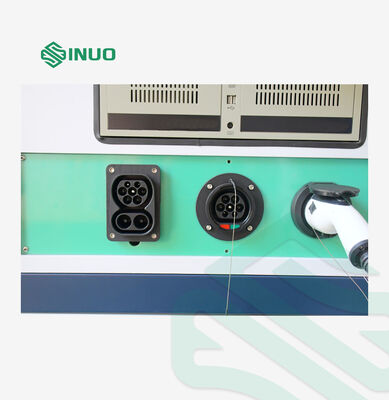

इस उपकरण को चार्जिंग कनेक्टर्स और विद्युत सामानों की सतह ताप स्थिति का मूल्यांकन करने के लिए डिज़ाइन किया गया है जब वे नामित धारा के साथ लोड होते हैं,और सत्यापित करें कि क्या इलेक्ट्रोड का तापमान वृद्धि मानक विनिर्देशों को पूरा करता है.

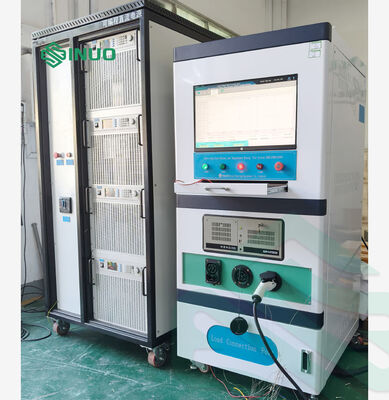

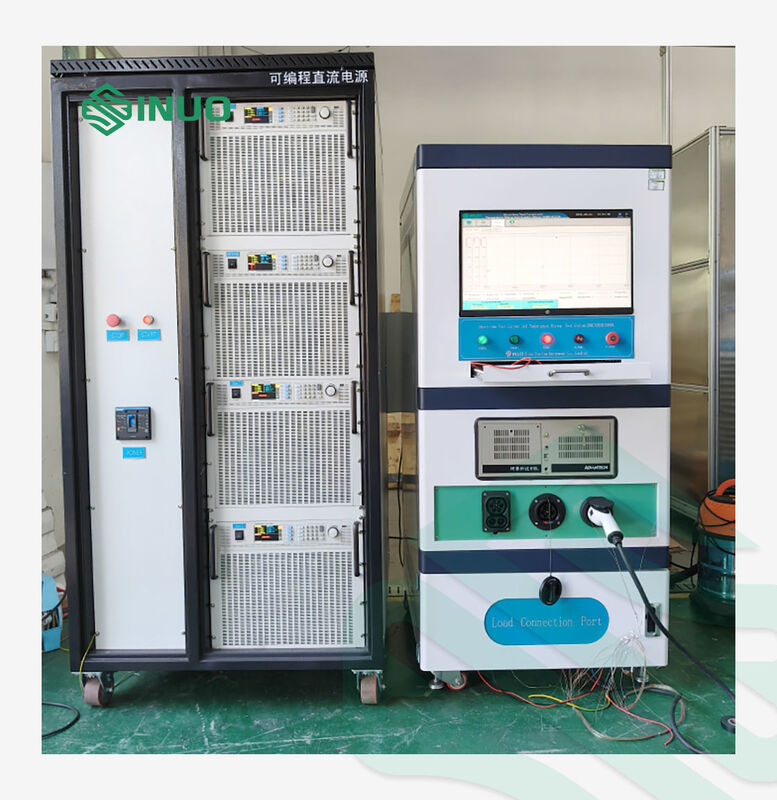

तापमान वृद्धि परीक्षक मुख्य रूप से एक औद्योगिक नियंत्रण प्रणाली, DC बिजली की आपूर्ति के दो सेट (एक उच्च शक्ति इकाई और एक कम शक्ति इकाई) से बना है,एक बहु-चैनल तापमान अधिग्रहण उपकरण और एक एकीकृत कैबिनेट.
कई कार्यात्मक मॉड्यूलों को एकीकृत करने वाले एक अनुकूलित समर्पित परीक्षण उपकरण के रूप में, यह सभी प्रकार के उत्पादों के लिए तापमान वृद्धि परीक्षणों के लिए लागू होता है जिन्हें थर्मल वृद्धि मूल्यांकन की आवश्यकता होती है।

1. 0 से 100 ए तक की एक डीसी बिजली आपूर्ति नियंत्रण कैबिनेट के अंदर निर्मित है, जबकि 100 ~ 8000 ए की एक बाहरी डीसी बिजली आपूर्ति सुसज्जित है।बाहरी बिजली की आपूर्ति नियंत्रण कैबिनेट के साथ संवाद करता है, जो 0 से 8000A तक निरंतर और स्थिर आउटपुट करंट प्रदान कर सकता है। किसी बाहरी भार की आवश्यकता नहीं है, क्योंकि यह उपकरण एक इकाई में बिजली स्रोत और इलेक्ट्रॉनिक भार को एकीकृत करता है।दोनों आउटपुट वर्तमान और चालू-बंद नियंत्रण समय पूरी तरह से समायोज्य हैं.


2.

   अंतर्निहित 100A मॉडल
   नियंत्रण कैबिनेट एक अंतर्निहित 24-चैनल संचार तापमान स्कैनर से सुसज्जित है, जो थर्मोकपल प्रकार K, E, R, B, N, T, J, S, WRE5-26 और WRE3-25 के साथ संगत है।यह 1 हर्ट्ज के एक नमूनाकरण आवृत्ति के साथ 4 20mA वर्तमान संकेत इनपुट का समर्थन करता है.

3.

   नियंत्रण प्रणाली एडवांटेक औद्योगिक कंप्यूटर को अपनाती है, जिसमें उच्च स्थिरता और मजबूत विरोधी हस्तक्षेप प्रदर्शन है।यह तापमान स्कैनर और डीसी बिजली की आपूर्ति के साथ संचार का एहसास करने के लिए विभिन्न अंतर्निहित इंटरफेस के साथ आता हैतापमान के संकेत और विद्युत संकेतों को अलग-थलग किया जाता है और क्रॉसटॉक से बचने के लिए स्वतंत्र रूप से एकत्र किया जाता है।

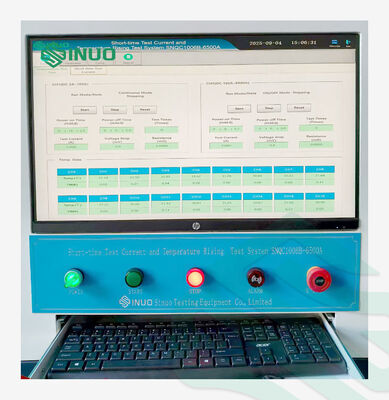

   कंट्रोल कैबिनेट में 21.5 इंच का एलईडी कलर टच स्क्रीन है जिसमें 16 मिलियन से अधिक रंग हैं, इसका रिज़ॉल्यूशन 1280×800 से कम नहीं है और इसकी चमक कम से कम 500 cd/m2 है।स्क्रीन वास्तविक समय में तापमान वृद्धि घटता है के रूप में अच्छी तरह के रूप में वास्तविक समय आउटपुट वोल्टेज प्रदर्शित कर सकते हैं, आउटपुट करंट और आउटपुट पावर।

4.

   8000A उच्च-प्रवाह DC बिजली आपूर्ति 3 मीटर लंबी विस्तारित तांबे केबल से सुसज्जित है, जो अधिकतम 8000A वर्तमान संचरण की आवश्यकता को पूरा कर सकती है।

5.

   नियंत्रण कैबिनेट और उच्च-वर्तमान सीसी बिजली की आपूर्ति दोनों आसान स्थानांतरण और परिवहन के लिए रोस्टर पैरों से लैस हैं।
   कुल आयाम: चौड़ाई ≤ 1200 मिमी, गहराई ≤ 1400 मिमी, ऊंचाई ≤ 2000 मिमी, वजन < 1000 किलोग्राम।
