| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1005ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
यह परीक्षक सत्यापित करता है कि क्या ईवी चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और कप्लर्स जैसे विद्युत सहायक उपकरण अत्यधिक पहनने या अन्य हानिकारक दोषों के बिना सामान्य ऑपरेशन के दौरान उत्पन्न यांत्रिक, विद्युत और थर्मल तनाव का सामना कर सकते हैं, ताकि उनकी विश्वसनीयता को मान्य किया जा सके।
• IEC62196-1:2025प्लग, सॉकेट-आउटलेट, वाहन कनेक्टर और वाहन इनलेट-इलेक्ट्रिक वाहनों की प्रवाहकीय चार्जिंग-भाग 1: सामान्य आवश्यकताएंखंड 22 और 23
• यूएल 2251 धारा 44
इलेक्ट्रिक वाहन चार्जिंग कनेक्टर, औद्योगिक प्लग, सॉकेट और कप्लर्स।
सर्वो मोटर तंत्र द्वारा संचालित, उपकरण परीक्षण नमूनों पर बार-बार रैखिक सम्मिलन और निकासी चक्र करता है। यह मेक-एंड-ब्रेक परीक्षण के लिए बाहरी विद्युत भार का समर्थन करता है। पावर-ऑन/पॉवर-ऑफ अवधि, परीक्षण गति, स्ट्रोक और कोण सहित सभी पैरामीटर टचस्क्रीन के माध्यम से पूर्व निर्धारित किए जा सकते हैं।

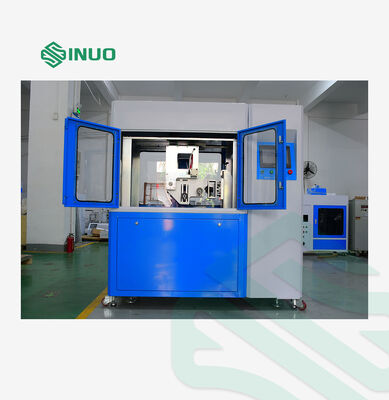

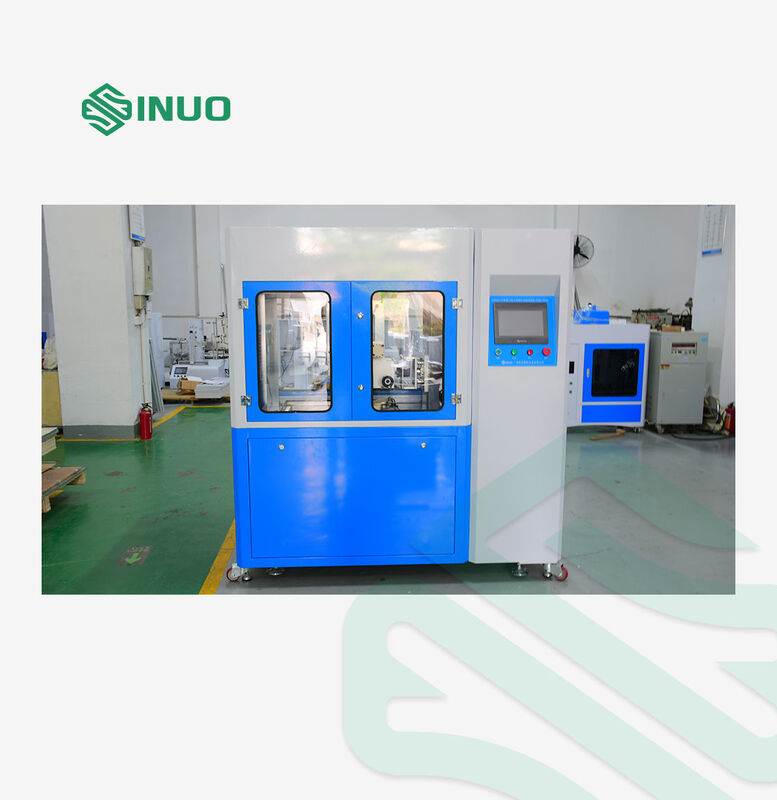

सटीक रेड्यूसर ट्रांसमिशन के साथ सर्वो मोटर द्वारा संचालित एक एकीकृत मशीन फ्रेम को अपनाता है। उपयोगकर्ता के अनुकूल संचालन और शक्तिशाली डिजिटल डिस्प्ले फ़ंक्शन के साथ-साथ एक बुद्धिमान पीएलसी नियंत्रण प्रणाली वाली रंगीन टचस्क्रीन से सुसज्जित।

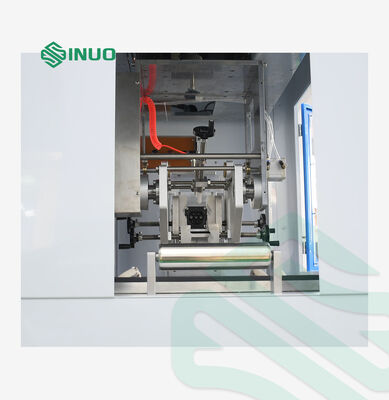

यह 3-अक्ष समायोज्य फिक्स्चर के साथ आता है, जो चार्जिंग गन कनेक्टर के जीवनकाल परीक्षण के लिए बिल्कुल उपयुक्त है।
| मुख्य प्रदर्शन विशिष्टताएँ | |
| परीक्षण चीज़ें | क) यांत्रिक लॉकिंग तंत्र के लिए सहनशक्ति परीक्षण बी) विश्लेषण क्षमता ग) सामान्य संचालन (सेवा जीवन) |
| परीक्षण नमूना दायरा |
एसी और डीसी चार्जिंग बंदूकें |
| के स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण मोड | मित्सुबिशी पीएलसी के साथ बुद्धिमान एकीकृत नियंत्रण, 7-इंच रंगीन एचएमआई टच स्क्रीन के माध्यम से संचालित |
| ऑपरेशन मोड | मैनुअल या प्रोग्राम-नियंत्रित ऑपरेशन |
| कार्य | चार्जिंग इंटरफेस के सामान्य संचालन का अनुकरण करने में सक्षम। यह यांत्रिक लॉकिंग डिवाइस के सम्मिलन/निकासी चक्रण और अनलॉकिंग/लॉकिंग को एकीकृत कर सकता है, या अलग-अलग व्यक्तिगत परीक्षण चला सकता है। परीक्षण गति, परीक्षण अवधि और चक्र गणना पूरी तरह से प्रोग्राम करने योग्य हैं। |
| ड्राइविंग मोड | सर्वो मोटर्स सम्मिलन/निकासी और घूर्णी झटकों की गतिविधियों को संचालित करती हैं; सहायक वायु सिलेंडर इंटरलॉक स्विच तंत्र के खुलने और बंद होने को नियंत्रित करते हैं। |
| नमूना स्थिरता और क्लैंपिंग विधि |
3-अक्ष X/Y/Z समायोज्य संरचना के साथ यांत्रिक क्लैंपिंग फिक्स्चर। क्लैंपिंग स्थिति को स्वतंत्र रूप से समायोजित किया जा सकता है, जीबी, यूएस और ईयू मानक एसी और डीसी ईवी चार्जिंग कनेक्टर के साथ संगत। |
| स्वचालित रोटेशन फ़ंक्शन | चार्जिंग गन क्लैम्पिंग स्टेशन पर अंतर्निहित स्वचालित टर्नओवर तंत्र, 90° रोटेशन का समर्थन करता है। रोटेशन के बाद धारण अवधि 0 से 600 सेकंड तक समायोज्य है। |
| परीक्षण चक्र | प्रोग्राम करने योग्य रेंज: 0 ~ 999,999 चक्र। पूर्व निर्धारित चक्र लक्ष्य तक पहुंचने पर मशीन स्वचालित रूप से बंद हो जाएगी। |
| संपर्क अवधि बनाएं और तोड़ें | 1 से 999.9 सेकंड तक एडजस्टेबल। मानक आवश्यकता के अनुसार, विद्युत संपर्क धारण समय 2 सेकंड से कम और 4 सेकंड से अधिक नहीं होना चाहिए। |
| निवेशन एवं निकासी दर | प्रोग्रामयोग्य सीमा: 0-10 चक्र प्रति मिनट (3.75 चक्र/मिनट या 7.5 स्ट्रोक/मिनट के बराबर) |
| टेस्ट स्ट्रोक | 0-150 मिमी तक समायोज्य (परीक्षण प्लग और रिसेप्टेकल के बीच का अंतर आवश्यकतानुसार ≥50 मिमी होगा) |
| परीक्षण गति | 0-850 मिमी/सेकेंड, सीधे टचस्क्रीन के माध्यम से कॉन्फ़िगर करने योग्य |
| बल मान प्रदर्शन | वास्तविक समय में बल की निगरानी के लिए 100 किलोग्राम रेंज बल सेंसर से लैस। यह बल-समय वक्र उत्पन्न कर सकता है, अधिकतम सम्मिलन बल, अधिकतम निकासी बल और वास्तविक समय बल मान प्रदर्शित कर सकता है। बल मापने की सीमा: 0 ~ 1000 N
संकेत त्रुटि: ≤±0.5% एफएस
संकल्प: ≤0.1 एन
|
| लॉकिंग डिवाइस | सामान्य परिचालन स्थितियों का अनुकरण करने के लिए यांत्रिक लॉकिंग तंत्र के लिए स्वचालित दबाव फ़ंक्शन की सुविधा है। |
| समाधान टैंक | तीन स्वतंत्र परीक्षण तरल टैंक प्रदान किए गए हैं, जो आईईसी 62196-1:2022 में परिभाषित अनुरूपित समाधानों को अलग से रख सकते हैं: तालिका 10: अम्ल वर्षा सिमुलेशन समाधान तालिका 11: खारे पानी का अनुकरण समाधान तालिका 13: गंदला जल सिमुलेशन समाधान |
| तरल विसर्जन पैरामीटर | प्रोग्राम करने योग्य पैरामीटर: विसर्जन चक्र, विसर्जन अवधि, वायु-सुखाने का समय, सम्मिलन/निकासी चक्र और कुल परीक्षण चक्र। |
| भार | बाहरी लोड कनेक्शन समर्थित |
| पता लगाने का कार्य | जब कोई बाहरी लोड जुड़ा होता है, तो मशीन एक ओपन-सर्किट अलार्म चालू करती है और वर्तमान परीक्षण चक्र गणना को रिकॉर्ड करती है। |
| सुरक्षा सुरक्षा | पृथ्वी संरक्षण, शॉर्ट-सर्किट संरक्षण और अधिभार संरक्षण |
| परिचालन लागत वातावरण | |
| बिजली की आपूर्ति | एसी 220V±10%, 50-60Hz, 2kW |
| परिचालन तापमान | 0-40°C |
| आर्द्रता सीमा | 30%-90% |
| समग्र आयाम | लगभग। W1000 × D750 × H1200 मिमी |
| वज़न | लगभग। 150 किग्रा |
