| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1008बी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

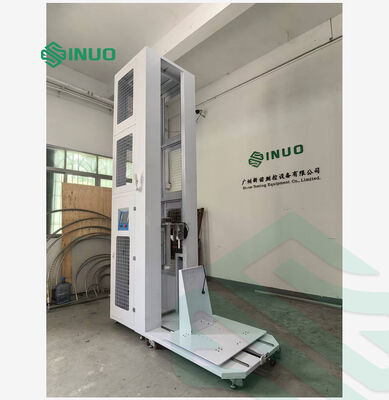

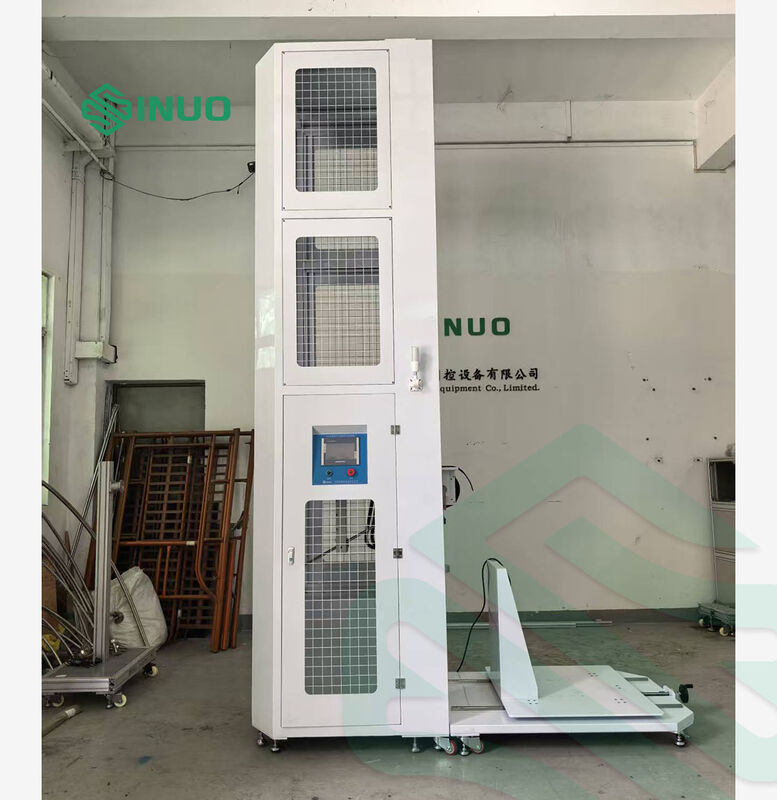

यह चार्जिंग पाइल पेंडुलम इम्पैक्ट टेस्ट उपकरण विशेष रूप से इलेक्ट्रिक वाहन चार्जिंग पाइल्स और बिजली वितरण कैबिनेट पर यांत्रिक शक्ति परीक्षण करने के लिए विकसित किया गया है। यह दो मानक प्रभाव परीक्षण मोड का समर्थन करता है: पेंडुलम प्रभाव और ऊर्ध्वाधर ड्रॉप हथौड़ा प्रभाव। गुरुत्वाकर्षण संभावित ऊर्जा को गतिज ऊर्जा में परिवर्तित करके, यह उपकरण आवासों पर बाहरी यांत्रिक टकराव प्रभावों का सटीक अनुकरण करता है। सहज स्पर्श ऑपरेशन इंटरफ़ेस और विश्वसनीय एंटी-सेकेंडरी इम्पैक्ट ब्रेकिंग फ़ंक्शन से सुसज्जित, मशीन ईवी चार्जिंग पाइल की संरचनात्मक स्थायित्व को सत्यापित करने के लिए स्थिर, दोहराए जाने योग्य परीक्षण परिणाम प्रदान करती है।
1.आईईसी 61851-1:2017 इलेक्ट्रिक वाहन प्रवाहकीय चार्जिंग प्रणाली - भाग 1: सामान्य आवश्यकताएं, खंड 12.11
2.आईईसी 60068-2-75:2014 पर्यावरण परीक्षण - भाग 2-75: परीक्षण - परीक्षण एह: हथौड़ा परीक्षण
3.आईईसी 62262:2021 बाहरी यांत्रिक प्रभावों के खिलाफ विद्युत उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डिग्री (आईके कोड)
4.आईईसी 62477-1:2022 पावर इलेक्ट्रॉनिक कनवर्टर सिस्टम और उपकरण के लिए सुरक्षा आवश्यकताएँ - भाग 1: सामान्य, खंड 5.2.2.4.3
5.आईईसी 62439-7:2022 औद्योगिक संचार नेटवर्क - उच्च उपलब्धता स्वचालन नेटवर्क - भाग 7: रिंग रिडंडेंसी प्रोटोकॉल, खंड 10.2.701.2
यह उपकरण इलेक्ट्रिक वाहन चार्जिंग सिस्टम के लिए ईवी चार्जिंग पाइल्स और बिजली वितरण कैबिनेट पर यांत्रिक शक्ति परीक्षण करने के लिए डिज़ाइन किया गया है।
परीक्षण ईहा (पेंडुलम प्रभाव): प्रभाव भार 1-मीटर पेंडुलम भुजा के साथ एक निर्धारित ऊंचाई से स्वतंत्र रूप से जारी किया जाता है। यह नमूने पर सबसे निचले ऊर्ध्वाधर बिंदु पर क्षैतिज रूप से प्रहार करता है। नमूने पर प्रभाव परीक्षण को पूरा करने के लिए गुरुत्वाकर्षण संभावित ऊर्जा गतिज ऊर्जा में परिवर्तित हो जाती है।

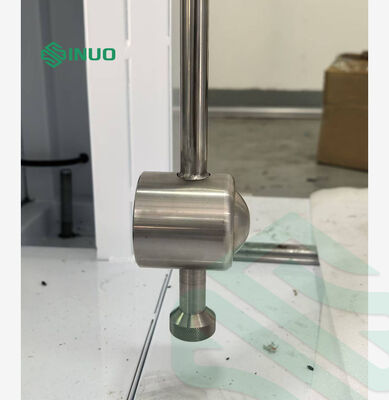

टेस्ट ईएचसी (वर्टिकल ड्रॉप हैमर इम्पैक्ट): प्रभाव भार एक गाइड ट्यूब के साथ परीक्षण टुकड़े की क्षैतिज सतह पर एक निर्दिष्ट ऊंचाई पर आराम से लंबवत गिरता है। गुरुत्वाकर्षण संभावित ऊर्जा को गतिज ऊर्जा में बदलने से नमूने के प्रभाव परीक्षण का एहसास होता है।
संरचना आरेख इस प्रकार है:
| नियंत्रण एवं संचालन | टचस्क्रीन ऑपरेशन के साथ पीएलसी नियंत्रण को अपनाता है। लिफ्ट और रिलीज़ नियंत्रण पूरी तरह से टच पैनल पर एकीकृत हैं, और रिमोट ऑपरेशन के लिए इन्फ्रारेड रिमोट कंट्रोल समर्थित है। |
| परीक्षण नमूनों का दायरा |
1.दीवार पर लगे और पेडस्टल पर लगे एसी ईवी चार्जिंग पाइल्स 2.कैबिनेट-प्रकार डीसी ईवी चार्जिंग पाइल्स नोट: नमूना प्लेटफ़ॉर्म पर स्थापित चार्जिंग पाइल W×D×H = 1m×1m×2.0m से अधिक नहीं होना चाहिए; फर्श पर खड़े चार्जिंग पाइल्स की ऊंचाई 2.5 मीटर से अधिक नहीं होगी।
|
| परीक्षण चीज़ें |
1. पेंडुलम हैमर इम्पैक्ट टेस्ट (साइड इम्पैक्ट) 2.ड्रॉप हैमर इम्पैक्ट टेस्ट (शीर्ष सतह प्रभाव) |
| ड्राइविंग सिस्टम | उठाने की गति मोटर + रेड्यूसर द्वारा संचालित होती है; विद्युत चुम्बक के माध्यम से प्रभाव भार विमोचन का एहसास होता है। |
| प्रसारण प्रणाली | प्रिसिजन बॉल स्क्रू + लीनियर गाइड रेल |
| पेंडुलम हथौड़ा संरचना के मुख्य तकनीकी पैरामीटर | |
| द्वितीयक प्रभाव निवारण कार्य | सुसज्जित. नमूने पर द्वितीयक प्रभाव से बचने के लिए रिबाउंडिंग पेंडुलम बांह को स्वचालित रूप से लॉक कर देता है। |
| पेंडुलम आर्म लिफ्टिंग मोड | मोटर चालित; लक्ष्य ऊंचाई मान टचस्क्रीन के माध्यम से दर्ज किया गया। |
| पेंडुलम हैमर रिलीज़ मोड | एक-स्पर्श ट्रिगर के साथ विद्युतचुंबकीय रिलीज। |
| पेंडुलम हथौड़ा प्रभाव ऊर्जा |
5 J, 20 J प्रभाव ऊर्जा (IK08 और IK10 ग्रेड के अनुरूप)
|
| पेंडुलम प्रभाव तत्व के समतुल्य द्रव्यमान | 1.7 किग्रा, 5 किग्रा ±1%; निर्दिष्ट समतुल्य द्रव्यमान तक पहुँचने के लिए पेंडुलम भुजा के साथ संयुक्त। |
| पेंडुलम भुजा | स्टील ट्यूब लंबाई 1000 मिमी और बाहरी व्यास 15.9 मिमी (5 जे और 20 जे प्रभाव ऊर्जा के लिए) |
| नमूना प्रभाव ऊंचाई स्थिति | इलेक्ट्रिक वर्टिकल समायोजन, यात्रा सीमा 300-2000 मिमी, टचस्क्रीन के माध्यम से नियंत्रित |
| ऊँचाई गिराएँ |
ग्रेजुएटेड स्केल डिस्प्ले, समायोज्य प्रभाव कोण के साथ 0-500 मिमी
|
| ड्रॉप हैमर के मुख्य संरचनात्मक पैरामीटर | |
| ड्रॉप हैमर लिफ्टिंग मोड | मोटर चालित, टच स्क्रीन के माध्यम से ऊंचाई मान इनपुट |
| ड्रॉप हैमर रिलीज़ मोड | विद्युतचुंबकीय रिलीज़, एक-कुंजी रिलीज़ |
| ड्रॉप हैमर इम्पैक्ट एनर्जी |
5 J, 20 J (IK08, IK10 सुरक्षा ग्रेड के लिए)
|
| ड्रॉप हैमर प्रभाव तत्व के समतुल्य द्रव्यमान | 1.7 किग्रा, 5 किग्रा (सहनशीलता ±1%); ड्रॉप हथौड़े का समतुल्य द्रव्यमान उसके अपने वजन के बराबर होता है |
| गाइड ट्यूब | 5 J और 20 J ड्रॉप हैमर के लिए प्रत्येक एक गाइड ट्यूब |
| बेस प्लेट | मोटा भार वहन करने वाली स्टील बेस प्लेट |
| नमूने की ऊर्ध्वाधर प्रभाव ऊँचाई | इलेक्ट्रिक वर्टिकल समायोजन, यात्रा रेंज 300-2000 मिमी, टच स्क्रीन नियंत्रित |
| नमूने की क्षैतिज प्रभाव स्थिति | नमूने की ऊपरी सतह पर विभिन्न बिंदुओं पर प्रहार करने के लिए ड्रॉप हैमर तंत्र की विस्तार स्थिति समायोज्य है |
| ड्रॉप हैमर ड्रॉप ऊंचाई |
0-500 मिमी, टच स्क्रीन पर प्रदर्शित होता है। प्रारंभिक संपर्क के बाद टचस्क्रीन बटन के माध्यम से लक्ष्य ऊंचाई निर्धारित करें
|

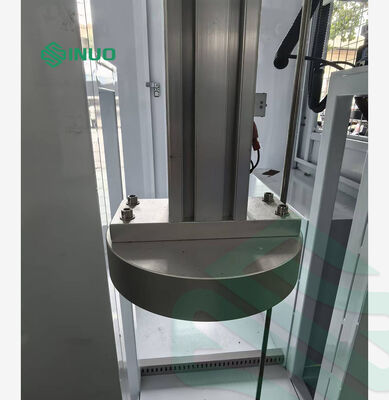

| नमूना प्लेटफार्म के मुख्य संरचनात्मक पैरामीटर | |
| आयाम | 1.0 मीटर×1.2 मीटर, 1 मीटर × 1 मीटर तक के नमूनों के साथ संगत |
| बेस प्लेट | नमूना लेआउट के अनुसार व्यवस्थित थ्रेडेड माउंटिंग छेद के साथ 10 मिमी मोटी |
| ईमानदार स्तम्भ | बैकबोर्ड-शैली नमूना स्थापना के लिए ऊपर की ओर बढ़ते हुए |
| त्वरित कनेक्ट और डिस्कनेक्ट तंत्र | प्रभाव फ्रेम से जोड़ा या अलग किया जा सकता है; छोटे नमूनों के लिए जुड़े रहें, बड़े डीसी चार्जिंग पाइल्स के लिए अलग रखें |
| कार्य |
मोटर अधिभार संरक्षण आपातकालीन रोक सुरक्षा तीन-रंग सूचक रोशनी: स्टैंडबाय के लिए पीला, दौड़ने के लिए हरा, अलार्म के लिए लाल; वास्तविक समय स्थिति संकेत, रिसाव संरक्षण |
| गतिशीलता मोड | प्रभाव फ़्रेम और नमूना प्लेटफ़ॉर्म दोनों ही आंदोलन के लिए समर्थन पैरों और कैस्टर से सुसज्जित हैं, जिन्हें जमीन पर ठीक करने के लिए लॉक किया जा सकता है |
• दोहरे परीक्षण मोड एकीकृत
यह एक मशीन में पेंडुलम साइड इफेक्ट और वर्टिकल ड्रॉप हैमर टॉप इम्पैक्ट को जोड़ती है, जो चार्जिंग पाइल्स पर वास्तविक टकराव और गिरती वस्तु के हिट का अनुकरण करती है। जगह और खरीद लागत बचाने के लिए दो अलग-अलग डिवाइस खरीदने की ज़रूरत नहीं है।
• मानक अनुरूप प्रभाव ऊर्जा
आईईसी परीक्षण मानकों को पूरी तरह से पूरा करते हुए, IK08 और IK10 ग्रेड से मेल खाने वाली 5J और 20J प्रभाव ऊर्जा का समर्थन करता है। परीक्षण डेटा का उपयोग सीधे उत्पाद प्रमाणन के लिए किया जा सकता है।
• एंटी-सेकेंडरी प्रभाव फ़ंक्शन
यह नमूनों पर बार-बार प्रहार से बचने के लिए एक प्रहार के बाद रिबाउंडिंग पेंडुलम को स्वचालित रूप से लॉक कर देता है, जिससे सटीक और दोहराए जाने वाले परीक्षण परिणाम सुनिश्चित होते हैं।
• रिमोट ऑपरेशन के साथ इंटेलिजेंट पीएलसी टच कंट्रोल
प्रभाव ऊंचाई और ब्रेक विलंब जैसे सभी पैरामीटर टच स्क्रीन पर सेट किए गए हैं। सुरक्षित ऑफ-साइट संचालन के लिए इन्फ्रारेड रिमोट कंट्रोल उपलब्ध है। इसमें आपातकालीन रोक, मोटर ओवरलोड और रिसाव सुरक्षा भी है।
• विस्तृत समायोज्य परीक्षण रेंज
प्रभाव की ऊंचाई को विद्युतीय रूप से 300 मिमी से 2000 मिमी तक समायोजित किया जा सकता है। 1.0 मीटर × 1.2 मीटर नमूना प्लेटफ़ॉर्म अधिकांश दीवार पर लगे और फर्श पर खड़े एसी/डीसी चार्जिंग पाइल्स में फिट बैठता है।
• लचीली और स्थिर संरचना
लॉक करने योग्य कैस्टर और सहायक पैरों से सुसज्जित, पूरी इकाई को विभिन्न कार्यस्थानों पर ले जाया जा सकता है और परीक्षण के दौरान मजबूती से तय किया जा सकता है। प्लेटफ़ॉर्म बड़े चार्जिंग कैबिनेट के लिए त्वरित डिस्सेप्लर का समर्थन करता है।
• पूर्ण मानक सहायक उपकरण
5J और 20J परीक्षणों के लिए मानक पेंडुलम आर्म, मल्टीपल हैमर हेड और स्लीव्स के साथ आता है, जो डिलीवरी के तुरंत बाद उपयोग के लिए तैयार है।
