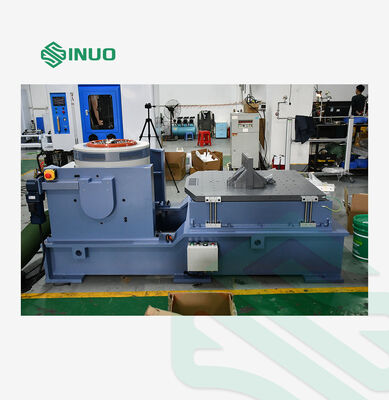

1000 किलोग्राम एफ इलेक्ट्रोमैग्नेटिक कंपन परीक्षण मशीन 1-3000 हर्ट्ज 300 किलोग्राम पेलोड आईईसी एमआईएल जीबी परीक्षण के लिए

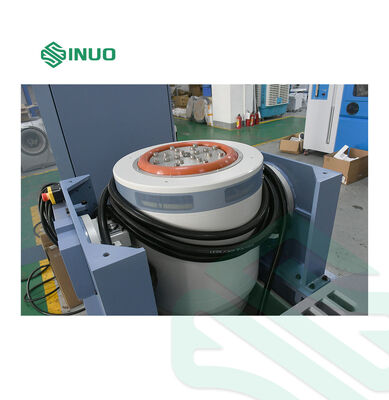

A11S24 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर

अधिकतम साइनसॉइडल उत्तेजना बल

1000 किग्रा.एफ शिखर

अधिकतम यादृच्छिक रोमांचक बल

1000 किग्रा.एफ आर.एम.एस

अधिकतम प्रभाव उत्तेजना बल

2000 किग्रा.एफ शिखर

आवृति सीमा

1～3000 हर्ट्ज

अधिकतम विस्थापन

51 मिमी पीपी

अधिकतम गति

2 मी/से

अधिकतम त्वरण

100जी(980 मी/से.)²)

प्रथम-क्रम गुंजयमान आवृत्ति

3200 हर्ट्ज±5%

प्रभावी भार

300 किग्रा

कंपन अलगाव आवृत्ति

2.5 हर्ट्ज

गतिमान कुंडल व्यास

Ф240 मिमी

गतिमान कुंडल भार

10 किग्रा

मेज पर पेंच

16×एम10

फ्लक्स रिसाव

＜10गॉस

स्वीकार्य विलक्षण क्षण

300N·m

उपकरण का आकार

845mmx790mmx840mm (विस्तार तालिका के बिना)

उपकरण का वजन

लगभग। 1100 किग्रा (क्षैतिज स्लिप टेबल के बिना)

LA12K डिजिटल स्विचिंग पावर एम्पलीफायर

बिजली उत्पादन

12 के.वी.ए

आउटपुट वोल्टेज

100V

आउटपुट करेंट

100ए

एम्पलीफायर दक्षता

≥90%

आवृत्ति बदलना

116KHz

सिग्नल-टू-शोर अनुपात (एसएनआर)

≥65dB

शोर स्तर

≤70dB

एम्पलीफायर का आकार

880mmx590mmx1720mm

सर्वो सुरक्षा प्रणाली

समारोह

तापमान, हवा का दबाव, अति-विस्थापन, अति-वोल्टेज, अति-वर्तमान, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष, इनपुट चरण हानि

डिजिटल कंपन नियंत्रक VCS-2

हार्डवेयर की समाकृति

2 एक साथ इनपुट चैनल, 1 आउटपुट चैनल

साइन, यादृच्छिक, शास्त्रीय झटका

कंप्यूटर को नियंत्रित करें

17" एलसीडी मॉनिटर, कीबोर्ड और ऑप्टिकल माउस के साथ मूल कंप्यूटर

सॉफ़्टवेयर

द्विभाषी (चीनी/अंग्रेजी) ऑपरेशन इंटरफ़ेस के साथ, यह टाइम-डोमेन और फ़्रीक्वेंसी-डोमेन विश्लेषण, सिग्नल स्रोत नियंत्रण, साइन स्वीप विश्लेषण और बहुत कुछ का समर्थन करता है। यह स्वचालित रूप से वर्ड परीक्षण रिपोर्ट उत्पन्न कर सकता है, और सिग्नल/डेटा प्रदर्शन, भंडारण, परीक्षण पैरामीटर कॉन्फ़िगरेशन और डेटा विश्लेषण के लिए कार्य करता है।

एक्सेलेरेशन सेंसर LTE C04A07

फ़्रिक्वेंसी रेंज: 1-8000Hz

संवेदनशीलता: 30पीसी/जी

तापमान सीमा: -40 - 160℃

VT80 ऊर्ध्वाधर विस्तार तालिका

सामग्री

एल्यूमीनियम/मैग्नीशियम मिश्र धातु, सतह कठोर एनोडाइज्ड

टेबल का आकार

800मिमी×800मिमी

निश्चित छेद

M8 स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और पहनने के लिए प्रतिरोधी

उपयोग की आवृत्ति

साइन:1000 हर्ट्ज; यादृच्छिक: 1500Hz

वज़न

लगभग 67.5KG

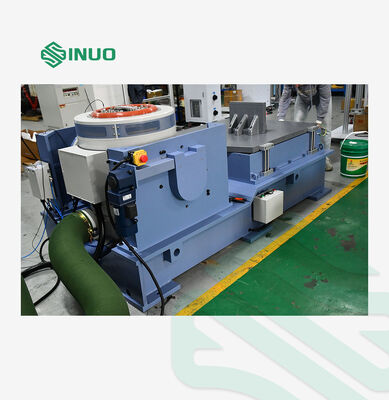

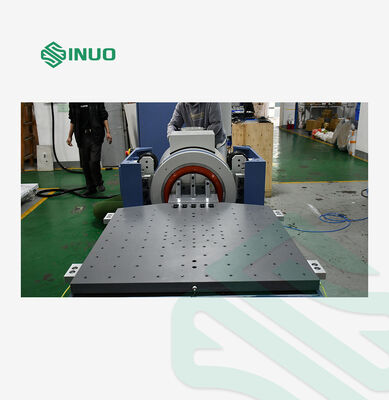

HG80 क्षैतिज तेल फिल्म स्लाइड टेबल

सामग्री

एल्यूमीनियम/मैग्नीशियम मिश्र धातु, सतह कठोर एनोडाइज्ड

टेबल का आकार

800मिमी×800मिमी

निश्चित छेद

M8 स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और पहनने के लिए प्रतिरोधी

उपयोग की आवृत्ति

साइन: 2000 हर्ट्ज; यादृच्छिक: 2000Hz

वज़न

लगभग 105KG

B402 कूलिंग फैन (साइलेंसर सहित)

प्रशंसक शक्ति

4 किलोवाट

पंखा प्रवाह दर

40.8m³/मिनट

पंखे का दबाव

0.049 किग्रा/सेमी2

आवश्यक बिजली का सामान

बिजली की आपूर्ति

एसी 3-चरण 380V/50Hz, 25 केवीए

संपीड़ित हवा

0.6 एमपीए

ज़मीनी प्रतिरोध

≤4Ω
