| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन2117एम |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |

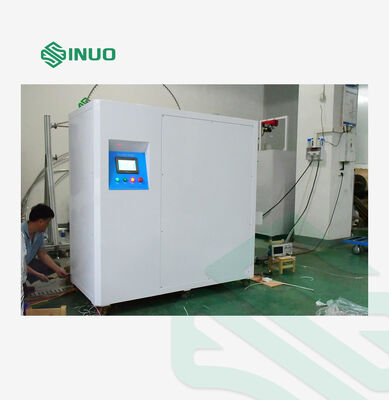

इस परीक्षण उपकरण का उपयोग मोटर नियंत्रण स्विच और संबंधित घटकों के विद्युत जीवन और बनाने/तोड़ने की क्षमता का मूल्यांकन करने के लिए किया जाता है। यह पीएलसी नियंत्रण और आसान संचालन के लिए 7-इंच टचस्क्रीन के साथ संपर्क चिपकने, अत्यधिक पहनने और विद्युत थकान क्षति के लिए सहायक उपकरण का परीक्षण करने के लिए मोटर प्रतिरोधी-प्रेरक भार का अनुकरण करता है।
उपकरण 180A तक आवेग धाराओं और 30A तक रेटेड धाराओं का समर्थन करता है, स्विच करने योग्य 250V/127V आउटपुट और 9,999,999 बार तक की पूर्व निर्धारित चक्र गणना के साथ।
सिंगल-स्टेशन डिज़ाइन के साथ निर्मित, यह रेटेड वोल्टेज ≤250V और रेटेड वर्तमान ≤30A के साथ प्रतिरोधक, आगमनात्मक और लॉक-रोटर मोटर लोड नियंत्रण स्विच के लिए उपयुक्त है।
स्वचालित लोड स्विचिंग और उच्च परिशुद्धता माप के साथ, यह स्विच प्रदर्शन की पुष्टि करने वाले गुणवत्ता नियंत्रण प्रयोगशालाओं और विनिर्माण वातावरण के लिए आदर्श है।
• आईईसी 61058-1:2016, खंड 17
• आईईसी 60669-1:2020
| परीक्षण स्टेशन | एकल स्टेशन |
|---|---|
| विद्युत नियंत्रण विधि | 7-इंच कलर टचस्क्रीन ऑपरेशन के साथ पीएलसी नियंत्रण |
| आवेग वोल्टेज | रेंज: 0-250V, सटीकता: 0.5% ± 2डी |
| आवेग धारा | 1-180ए, रिज़ॉल्यूशन: 0.1ए |
| वर्तमान मूल्यांकित | 1-30ए, रिज़ॉल्यूशन: 0.1ए |
| आउटपुट वोल्टेज | 250V और 127V के बीच स्विच करने योग्य |
| चक्र गणना | 0–9,999,999 बार, पूर्व निर्धारित |
|
नमूना और सीमाएँ |
क्लॉज 7.1.2.2 के तहत वर्गीकृत प्रतिरोधी और मोटर लोड के लिए नियंत्रण स्विच के लिए लागू, क्लॉज 7.1.2.9 के तहत वर्गीकृत पावर फैक्टर ≥ 0.6 के साथ लॉक-रोटर मोटर विशेष लोड सर्किट के लिए नियंत्रण स्विच, और क्लॉज 7.1.2.8 के तहत वर्गीकृत आगमनात्मक लोड सर्किट के लिए नियंत्रण स्विच। परीक्षण नमूनों का रेटेड वोल्टेज 250 V से अधिक नहीं होगा, और रेटेड करंट 30 A से अधिक नहीं होगा। |
|---|---|
|
परीक्षण का उद्देश्य |
मोटर नियंत्रण स्विचों की बनाने/तोड़ने की क्षमता और सामान्य परिचालन जीवन का परीक्षण करने के लिए उपयोग किया जाता है। इसका उद्देश्य यह सत्यापित करना है कि सामान सामान्य उपयोग के दौरान वर्तमान उछाल के प्रभावों और विद्युत थकान क्षति का सामना कर सकते हैं या नहीं, और संपर्क चिपकने, लंबे समय तक वियोग, अत्यधिक पहनने और अन्य हानिकारक परिणामों की जांच करना है। कोर का उद्देश्य प्रतिरोध + अधिष्ठापन का उपयोग करके मोटरों के प्रतिरोधक-प्रेरक भार का अनुकरण करना, विद्युत जीवन, बनाने/तोड़ने की क्षमता, और स्विच, कॉन्टैक्टर्स, प्रोटेक्टर्स, मोटर नियंत्रकों आदि पर सहनशक्ति परीक्षण करना है। |
|
परीक्षण सिद्धांत |
मोटर नियंत्रण स्विचों की बनाने/तोड़ने की क्षमता और सामान्य परिचालन जीवन का परीक्षण करने के लिए उपयोग किया जाता है। इसका उद्देश्य यह सत्यापित करना है कि सामान सामान्य उपयोग के दौरान वर्तमान उछाल के प्रभावों और विद्युत थकान क्षति का सामना कर सकते हैं या नहीं, और संपर्क चिपकने, लंबे समय तक वियोग, अत्यधिक पहनने और अन्य हानिकारक परिणामों की जांच करना है। कोर का उद्देश्य प्रतिरोध + अधिष्ठापन का उपयोग करके मोटरों के प्रतिरोधक-प्रेरक भार का अनुकरण करना, विद्युत जीवन, बनाने/तोड़ने की क्षमता, और स्विच, कॉन्टैक्टर्स, प्रोटेक्टर्स, मोटर नियंत्रकों आदि पर सहनशक्ति परीक्षण करना है। |

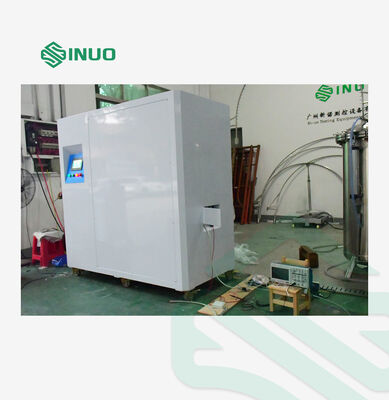

| उपकरण संरचना और विशेषताएं | यह उपकरण पीएलसी + टच स्क्रीन नियंत्रण को अपनाता है। करंट और वोल्टेज को टच स्क्रीन के माध्यम से सेट किया जा सकता है, और यह स्वचालित रूप से मैन्युअल लोड समायोजन के बिना प्रतिरोधक और आगमनात्मक भार के बीच स्विच कर सकता है, जिससे ऑपरेशन सरल हो जाता है। उपकरण आयाम: लगभग. 1800 × 900×1900 मिमी (डब्ल्यू×डी×एच) उपकरण वजन: लगभग। 700 किग्रा |
|
परिचालन लागत वातावरण |
विद्युत आपूर्ति: AC 220V ±5% / 50Hz, 50 kVA स्थापना की शर्तें: • वायुमंडलीय दबाव: 80-106 केपीए • परिवेश का तापमान: 5-40 डिग्री सेल्सियस • सापेक्ष आर्द्रता: 20-80% आरएच • कोई गंभीर झटका या कंपन नहीं • कोई विद्युत चुम्बकीय हस्तक्षेप नहीं • धूल, विस्फोटक गैसों और संक्षारक गैसों से मुक्त • अच्छी गर्मी लंपटता की स्थिति |
(परीक्षण सर्किट योजनाबद्ध)
