| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1013 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 30 सेट |
आईईसी 62196-3 के अनुरूप ईवी कनेक्टर खींच-आउट बल और लॉकिंग विश्वसनीयता परीक्षण उपकरण 165~750N
उत्पाद का अवलोकन
यह परीक्षण उपकरण आईईसी 62196-3:2026 के खंड 14 के साथ-साथ खंड 14 के अनुरूप है।1.5 और 14.1.6 (चित्र 13 और 14) IEC 62196-1:2025इसका उद्देश्य सोकेट-आउटलेट से निकाले गए परीक्षण प्लग के खींचने के बल को सत्यापित करना और कनेक्टर के लॉकिंग तंत्र के प्रदर्शन का निरीक्षण करना है।
तकनीकी आवश्यकताएं
1वापसी बल
IEC 62196-1 के चित्र 13 में निर्दिष्ट परीक्षण फिटिंग पर घुड़सवार इंटरलॉक से लैस स्विच किए गए EV सोकेट-आउटलेट/वाहन कनेक्टर्सः2025, संभोग सहायक उपकरण के नीचे की ओर निकालने के लिए विभाजन अक्ष को लंबवत रूप से संरेखित करना।
सोकेट-आउटलेट्स के खींचने वाले बल (परीक्षण भार सहित) को नीचे दी गई तालिका में सूचीबद्ध मानों का अनुपालन करना चाहिए:
| रेटेड करंट | निकासी बल (एन) |
|---|---|
| एसीः 6 ¢ 40 ए | 165 |
| एसीः 41 ¢ 80 ए | 300 |
| एसीः 81 ¢ 150 ए | 440 |
| एसीः 151 ¢ 250 ए | 660 |
| डीसी: सभी रेटिंग | 750 |
2संरचना विशेषताओं
• खींचने की शक्ति परीक्षण उपकरण

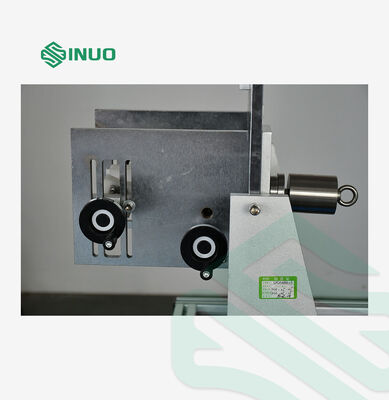

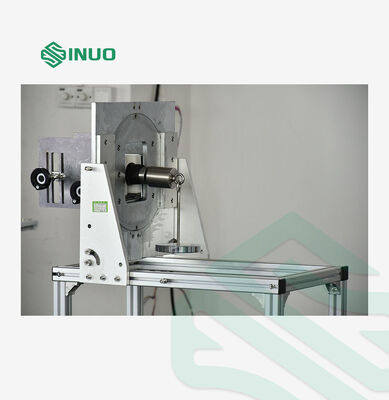

परीक्षक में माउंटिंग फिक्स्चर, क्लैंपिंग असेंबली, मुख्य भार, सहायक भार और परीक्षण प्लग होते हैं।

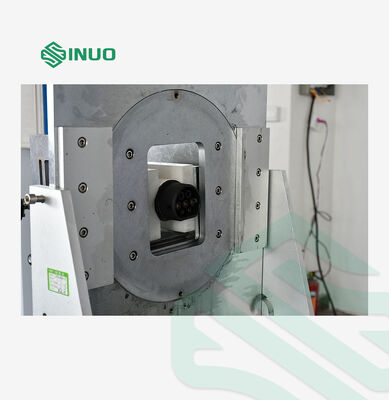

अनुकूलित डिजाइनः खींचने के लिए फिटिंग को काउंटरवेट से बदल दिया गया है; वजन हुक सीधे परीक्षण प्लग से जुड़ा हुआ है, विशेष नमूना क्लैंपिंग फिटिंग के साथ (संरचना चित्र 1 में दिखाई गई है) ।
चित्र 1
• लॉकिंग डिवाइस का सत्यापनः
अनुप्रयोग क्षेत्र
• ईवी चार्जिंग घटकों के निर्माता: आर एंड डी, एसी/डीसी ईवी सोकेट-आउटलेट, वाहन चार्जिंग कनेक्टर का इनकमिंग इंस्पेक्शन और तैयार उत्पाद का फैक्ट्री परीक्षण।
• तृतीय पक्ष परीक्षण और प्रमाणन प्रयोगशालाएं: चार्जिंग उपकरणों के लिए खींचने के बल और लॉक लॉकिंग प्रदर्शन को सत्यापित करने के लिए सीबी/यूएल/सीई प्रमाणीकरण से पहले पूर्व परीक्षण।
• नई ऊर्जा कार कारखाने: वाहनों में लगे चार्जिंग पोर्ट के लिए गुणवत्ता नियंत्रण।
