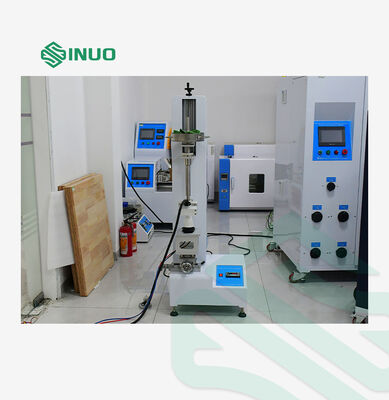

ईवी चार्जिंग कनेक्टर के लिए निकासी बल परीक्षण उपकरण 0.8kg ड्रॉप सम्मिलन परीक्षक IEC62196

आईईसी 62196-3:2026 खंड 16 के अनुसार डिज़ाइन किया गया।16, यह खींच बल परीक्षक विशेष रूप से EV चार्जिंग इंटरफेस के सम्मिलन बल को सत्यापित करने के लिए लागू किया जाता है।यह जाँच करता है कि चार्जिंग बंदूक और वाहन इनलेट के बीच अधिकतम प्लग-इन बल मानक आवश्यकताओं के अनुरूप है या नहीं: चार्जिंग बंदूक को लंबवत रूप से ठीक करें, मानक मुख्य भार को उस पर लोड करें, फिर मुख्य भार को प्रभावित करने के लिए 5 सेमी की ऊंचाई से 0.8 किलोग्राम वजन को स्वतंत्र रूप से गिरने दें,और चार्जिंग बंदूक पूरी तरह से प्रभाव के बाद निर्दिष्ट संपर्क स्थिति में इनलेट में डाला जाना चाहिए.

परीक्षण स्टेशन	एकल स्टेशन
नियंत्रण विधि	मैनुअल, उपकरण वास्तविक समय में बल डेटा प्रदर्शित करता है
उठाने की विधि	मैनुअल
अतिरिक्त वजन घटाने की विधि	मैनुअल

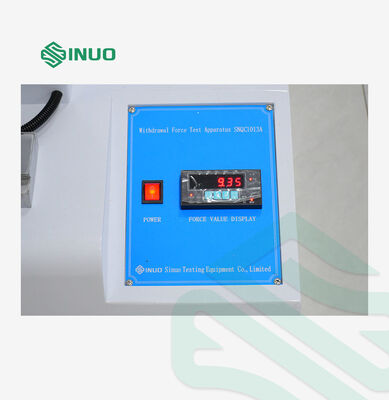

बल मूल्य की निगरानी	पल्स प्रेशर सेंसर + उपकरण डिस्प्ले

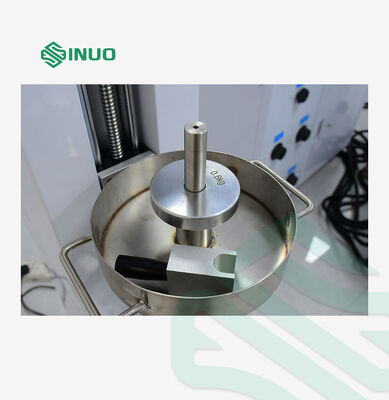

वजन विन्यास	एसी चार्जिंग बंदूक का मुख्य भारः 9.2 किलोग्राम डीसी चार्जिंग बंदूक का मुख्य भारः 13.2 किलोग्राम अतिरिक्त वजनः 0.8 किलोग्राम नोट: मुख्य भार का वजन क्लैंप, गाइड रॉड, स्टील बॉल बेसिन और चार्जिंग गन के नमूने का वजन शामिल है। नमूने को छोड़कर मुख्य भार का वजन लगभग 4 किलोग्राम है। इसके अतिरिक्त,10 किलोग्राम की स्टील की गेंदों को वजन को ठीक से समायोजित करने के लिए कॉन्फ़िगर किया गया है ताकि पूरे मुख्य वजन का वजन एसी या डीसी बंदूकों की सम्मिलन बल आवश्यकताओं को पूरा करे।
अतिरिक्त वजन गिरने की ऊंचाई	5 सेमी
प्रारंभिक स्थिति डालें	सटीक स्लाइड और लंबे रैखिक गाइड असर की स्थिति।

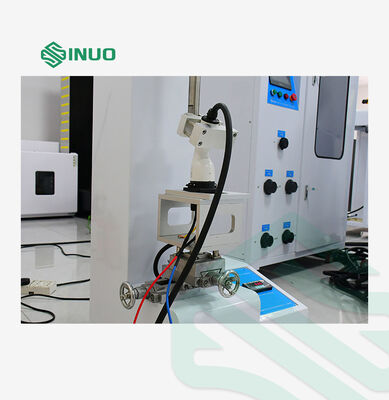

चार्जिंग बंदूक का फिटिंग	क्लैंपिंग हैंडल, समायोज्य दिशा, ताकि बंदूक का सिर लंबवत रूप से नीचे की ओर हो।

5 सेमी से 0.8 किलोग्राम वजन मुक्त गिरावट को IEC 62196-3:2026 खंड 16.16 द्वारा EV चार्जिंग इनलेट सम्मिलन प्रभाव निरीक्षण के लिए परिभाषित किया गया है,और SNQC1013A इस मानक परीक्षण को लागू करने के लिए समर्पित परीक्षक हैगिरते हुए वजन का अनुकरण करता है जब उपयोगकर्ता चार्जिंग बंदूक में प्लग करते हैं, तो यह सत्यापित करता है कि चार्जिंग बंदूक प्रभाव के बाद पूर्ण संपर्क स्थिति में लॉक कर सकती है या नहीं।इस मानकीकृत गिरावट परीक्षण को छोड़ने असमान प्लग-इन प्रतिरोध लाएगा, चार्जिंग के दौरान खराब संपर्क और थर्मल जोखिम, जो प्रमाणन विफलता और बिक्री के बाद सुरक्षा समस्याओं का कारण बनता है,तो SNQC1013A चार्जिंग इनलेट सम्मिलन गुण सत्यापित करने के लिए अपरिहार्य गुणवत्ता नियंत्रण उपकरण है.
