700 किलोग्राम एफ बल और 600 मिमी तालिका के साथ साइन और रैंडम कंपन परीक्षण प्रणाली

कंपन परीक्षण के दौरान ग्राहकों को आम तौर पर किन अनुप्रयोगों में कठिनाइयों का सामना करना पड़ता है?

कंपन परीक्षण की मुख्य चुनौती यह है कि परिवहन, उड़ान, या वास्तविक संचालन के दौरान उत्पादों के जटिल वातावरण का यथार्थवादी ढंग से अनुकरण कैसे किया जाए, जैसे कि साइन स्वीप,यादृच्छिक कंपनजीबी, जीजेबी, एमआईएल, आईईसी और अन्य सहित अंतर्राष्ट्रीय मानकों के अनुपालन को सुनिश्चित करते हुए, और सदमे की स्थिति।

साथ ही, कई ग्राहक अनिश्चित हैं कि वे अपने विशिष्ट परीक्षण स्थितियों के अनुसार उपयुक्त उपकरण कैसे चुन सकते हैं, जैसे कि आवृत्ति सीमा, त्वरण स्तर और पेलोड आवश्यकताएं।

यह समाधान A07S23 इलेक्ट्रोडायनामिक वाइब्रेशन शेकर, LA07K डिजिटल स्विचिंग पावर एम्पलीफायर और VCSusb-2 कंट्रोलर के कोर संयोजन पर आधारित है,साथ में VT60 ऊर्ध्वाधर विस्तार तालिका और HG60 क्षैतिज स्लिप तालिकायह 700 किलोग्राम सेल्सफ़ोर्ट साइन फोर्स और 600 × 600 मिमी टेबल प्रदान करते हुए, आपके आवश्यक 1 ¢ 4500 हर्ट्ज साइन स्वीप, यादृच्छिक कंपन और सदमे परीक्षण आवश्यकताओं को पूरी तरह से कवर कर सकता है।

सभी डिजाइन प्रमुख अंतरराष्ट्रीय मानकों जैसे जीबी, एमआईएल और आईईसी के अनुरूप हैं, और कुशल शीतलन, कई सुरक्षा सुरक्षा कार्यों और स्वचालित रिपोर्ट जनरेशन सुविधाओं से लैस हैं.

कंपन प्रणाली का मुख्य उद्देश्य क्या है?

इसकी कुंजी विद्युत चुम्बकीय शेकर और उसके चलती घटकों के संरचनात्मक डिजाइन में निहित है।

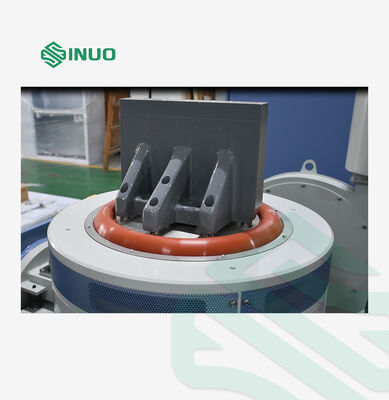

A07S23 इलेक्ट्रोडायनामिक शेकर हम प्रदान निम्नलिखित कोर विनिर्देशों की विशेषताएं हैंः

• बल रेटिंग
  • सीनस बलः 700 किलोग्राम प्रति घंटा
  • यादृच्छिक बलः 600 किलोग्राम
  • झटका बलः 1200 किलोग्राम

• बड़ी विस्थापन क्षमता
  • अधिकतम विस्थापनः 51 मिमी पीपी
  • बड़े आयाम के परीक्षण के लिए उपयुक्त

• उच्च आवृत्ति प्रतिक्रिया
  • आवृत्ति सीमाः 1 ¢ 4500 हर्ट्ज

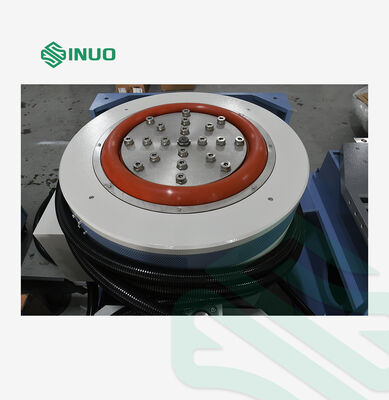

• चलती कॉइल डिजाइन
  • व्यासः 230 मिमी
  • वजन: केवल 7 किलोग्राम
  • हल्के संरचना उत्कृष्ट उच्च आवृत्ति प्रदर्शन सुनिश्चित करता है
  • कास्टिंग और सटीक मैनुअल मशीनिंग का उपयोग करके निर्मित
  • फोटोइलेक्ट्रिक भार समर्थन प्रणाली और दोहरी असर अक्षीय मार्गदर्शन से सुसज्जित
  • प्रभावी रूप से पारभूत कंपन को कम करता है और स्थायित्व में सुधार करता है

• अनुमेय विलक्षण क्षण
  • 300 N·m
  • एक्सेन्ट्रिक भार स्थापना के लिए उपयुक्त

• चुंबकीय रिसाव
  • <10 गाउस
  • उच्च परिचालन सुरक्षा

एक पूर्ण परीक्षण समाधान के लिए शिकेटर के अलावा अन्य सहायक प्रणालियों की क्या आवश्यकता है?

एक पूर्ण कंपन परीक्षण प्रणाली के लिए कम से कम निम्नलिखित घटकों की आवश्यकता होती है:

1. LA07K डिजिटल स्विचिंग पावर एम्पलीफायर

• आउटपुट पावरः 7 केवीए
• दक्षताः ≥ 90%
• आईजीबीटी तकनीक पर आधारित
• सीई अनुरूप
• सिग्नल-शोर अनुपातः ≥65 dB
• शोर का स्तरः ≤ 70 डीबी

2. B402S शीतलन ब्लोअर (साइलेंसर के साथ)

• शक्तिः 4 किलोवाट
• वायु प्रवाहः 40.8 m3/min

शेकर शरीर अपनाता हैः

• मधुमक्खी के हवा के प्रवाह के चैनल
• दो परतों वाले हवा के प्रवाह के नलिका

इससे शीतलन की दक्षता में काफी सुधार होता है।

3दो विस्तार प्लेटफार्म उपलब्ध कराए गए

VT60 ऊर्ध्वाधर विस्तार तालिका

• आकारः 600 × 600 मिमी
• सामग्रीः मैग्नीशियम-एल्यूमीनियम मिश्र धातु
• कठोर एनोडाइज्ड सतह
• M8 स्टेनलेस स्टील घुमावदार आवेषण से सुसज्जित
• उपयोग करने योग्य आवृत्ति 2000 हर्ट्ज तक
• वजन: लगभग 45 किलोग्राम

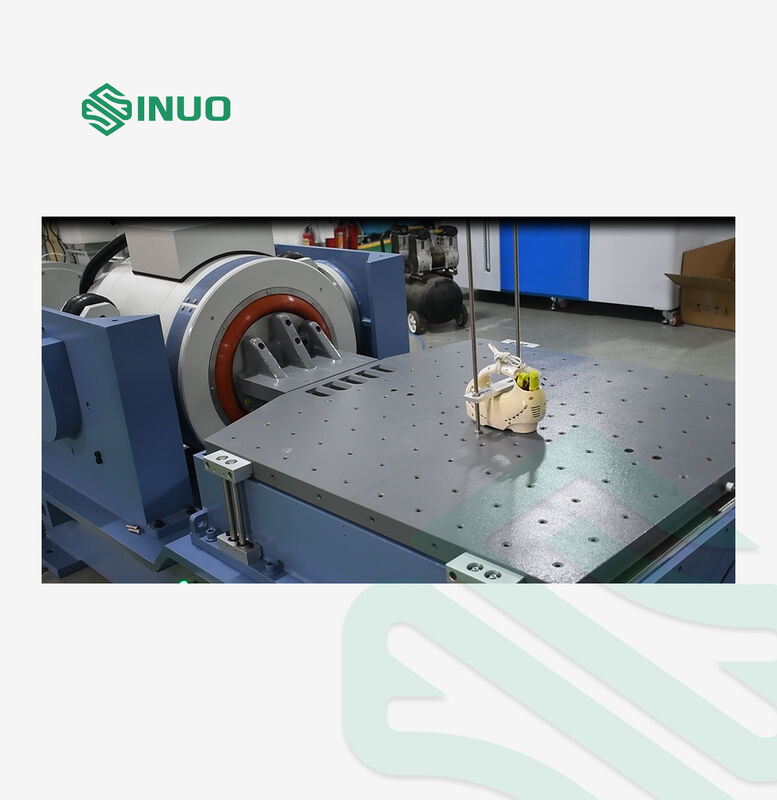

HG60 क्षैतिज स्लिप टेबल

• आकारः 600 × 600 मिमी
• प्राकृतिक ग्रेनाइट आधार और स्वतंत्र तेल आपूर्ति प्रणाली से सुसज्जित
• उच्च पलटने के क्षण प्रतिरोध प्रदान करता है
• 2000 हर्ट्ज तक के संचालन का भी समर्थन करता है

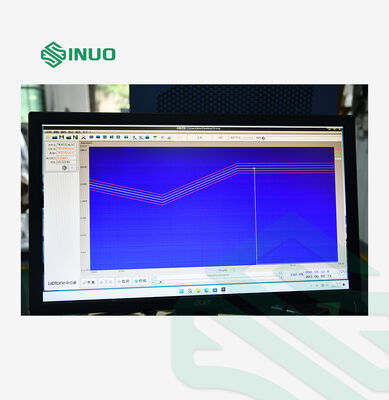

4वीसीएसयूएसबी-2 डिजिटल कंपन नियंत्रक + सर्वो सुरक्षा प्रणाली

नियंत्रक विशेषताएं

• 2 इनपुट / 1 आउटपुट चैनल
• 32-बिट फ्लोटिंग पॉइंट डीएसपी
• 24-बिट एडीसी/डीएसी
• गतिशील सीमा > 90 डीबी
• समर्थन करता हैः
  • सीन परीक्षण
  • यादृच्छिक कंपन
  • शास्त्रीय सदमे परीक्षण
• चीनी और अंग्रेजी में वर्ड/पीडीएफ रिपोर्टों का एक क्लिक जनरेशन

सर्वो सुरक्षा कार्य

वास्तविक समय में निगरानीः

• तापमान
• वायु दबाव
• अति विस्थापन
• ओवर वोल्टेज
• ओवर करंट
• चरण हानि

उपकरण और परीक्षण नमूनों दोनों की सुरक्षा सुनिश्चित करना।

फोटोइलेक्ट्रिक ऑटो-सेंटरिंग सिस्टम

लोडिंग और अनलोडिंग के दौरान संतुलन बनाए रखने के लिए स्वचालित रूप से चलती कॉइल की स्थिति को समायोजित करता है।

यह प्रणाली वास्तव में किस स्तर का प्रदर्शन कर सकती है?
